Масляный радиатор — HITACHI ZX330-3

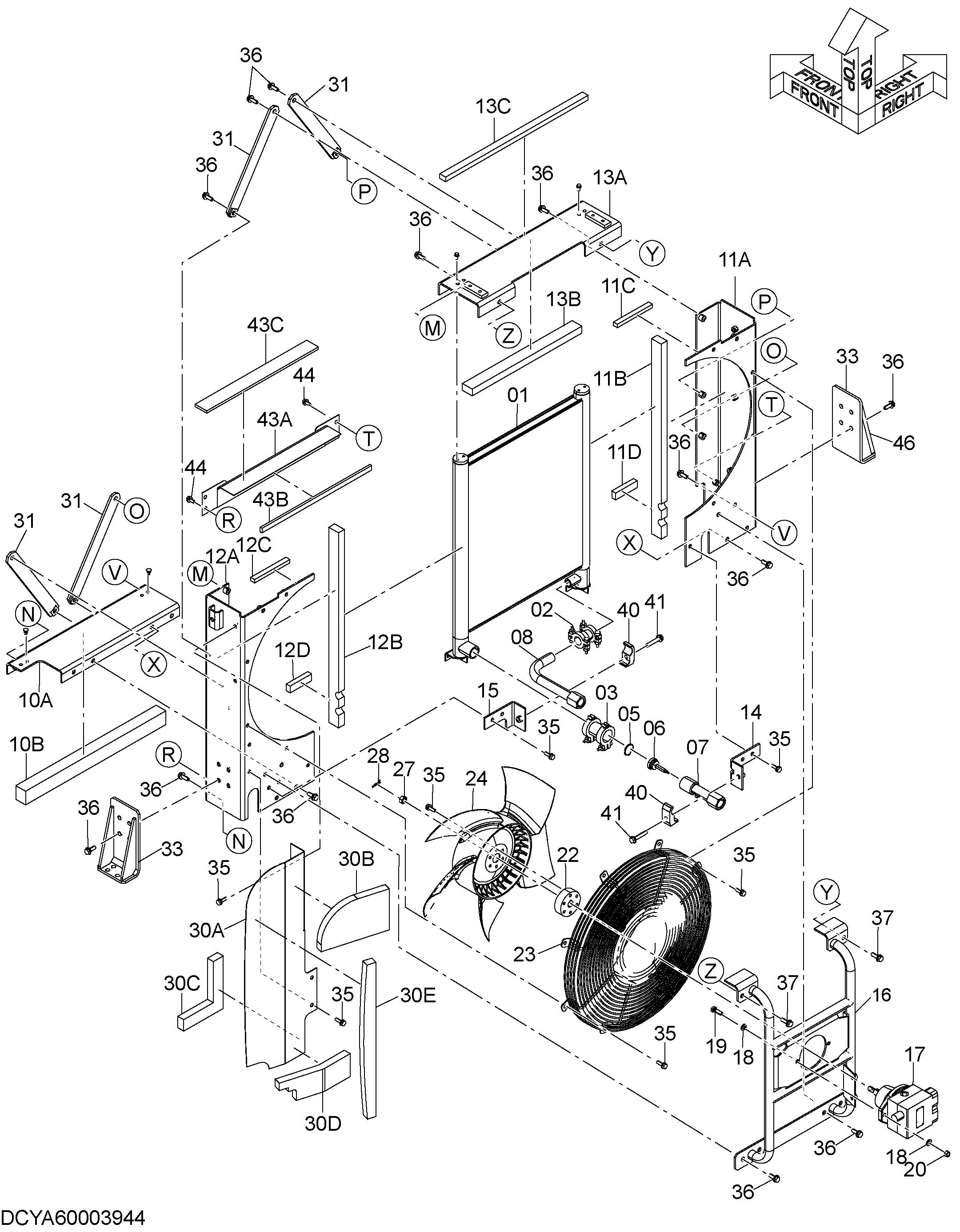

Заводская схема «Масляный радиатор» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4448373 | Масляный радиатор | 1 |
| 02 | XV00000005 | Муфта трубка | 1 |
| 03 | 4712342 | Муфта трубка | 1 |
| 05 | 991718 | Стопорное кольцо | 1 |
| 06 | 4276584 | Клапан | 1 |
| 07 | YA40003519 | Трубка | 1 |
| 08 | YA40003518 | Трубка | 1 |
| 10 | YA40005291 | Крышка | 1 |
| 10A | YA40003510 | Крышка | 1 |
| 10B | YA00007045 | Резиновая прокладка | 1 |
| 11 | YA40004434 | Крышка | 1 |
| 11A | YA40003511 | Крышка | 1 |
| 11B | YA00005354 | Резиновая прокладка | 1 |
| 11C | YA00005357 | Резиновая прокладка | 1 |
| 11D | YA00009413 | Резиновое уплотнение | 1 |
| 12 | YA40004435 | Крышка | 1 |
| 12A | YA40003512 | Крышка | 1 |
| 12B | YA00005353 | Резиновая прокладка | 1 |
| 12C | YA00005357 | Резиновая прокладка | 1 |
| 12D | YA00009413 | Резиновое уплотнение | 1 |
| 13 | YA40004436 | Крышка | 1 |
| 13A | YA40003513 | Крышка | 1 |
| 13B | YA00005358 | Резиновая прокладка | 1 |
| 13C | YA00005359 | Резиновая прокладка | 1 |
| 14 | YA40003517 | Кронштейн | 1 |
| 15 | YA40003527 | Кронштейн | 1 |
| 16 | YA40003514 | Кронштейн | 1 |
| 17 | 4654855 | Гидромотор | 1 |
| 18 | A590112 | Плоская шайба | 4 |
| 19 | J921240 | Болт | 2 |
| 20 | J950012 | Гайка | 2 |
| 22 | YA00005347 | Муфта | 1 |
| 23 | YA40004772 | Защита вентилятор | 1 |
| 24 | 4605534 | Вентилятор | 1 |
| 27 | J953016 | Гайка | 1 |
| 28 | 4022701 | Стопорный палец | 1 |
| 30 | YA40004433 | Крышка | 1 |
| 30A | YA00005344 | Крышка | 1 |
| 30B | YA00007049 | Резиновая прокладка | 1 |
| 30C | YA00007050 | Резиновая прокладка | 1 |
| 30D | YA00007044 | Резиновая прокладка | 1 |
| 30E | YA00012957 | Резиновое уплотнение | 1 |
| 31 | YA40003515 | Пластина | 4 |
| 33 | YA40003516 | Кронштейн | 2 |
| 35 | J271035 | Болт с шайбой | 22 |
| 35A | J901035 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 36 | J271235 | Болт с шайбой | 24 |
| 36A | J901235 | Болт | 1 |
| 36B | J222012 | Шайба | 1 |
| 37 | J271240 | Болт с шайбой | 6 |
| 37A | J901240 | Болт | 1 |
| 37B | J222012 | Шайба | 1 |
| 40 | 4190127 | Хомут трубки | 2 |
| 41 | J271270 | Болт с шайбой | 2 |
| 41A | J901270 | Болт | 1 |
| 41B | J222012 | Шайба | 1 |
| 43 | YA40006377 | Крышка | 1 |
| 43A | YA40006376 | Крышка | 1 |
| 43B | YA00009411 | Резиновое уплотнение | 1 |
| 43C | YA00009412 | Резиновое уплотнение | 1 |
| 44 | J271025 | Болт с шайбой | 4 |
| 44A | J901025 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 46 | YA00011679 | Трим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
