Поворот трубопроводы (стрела) — HITACHI ZX330-3

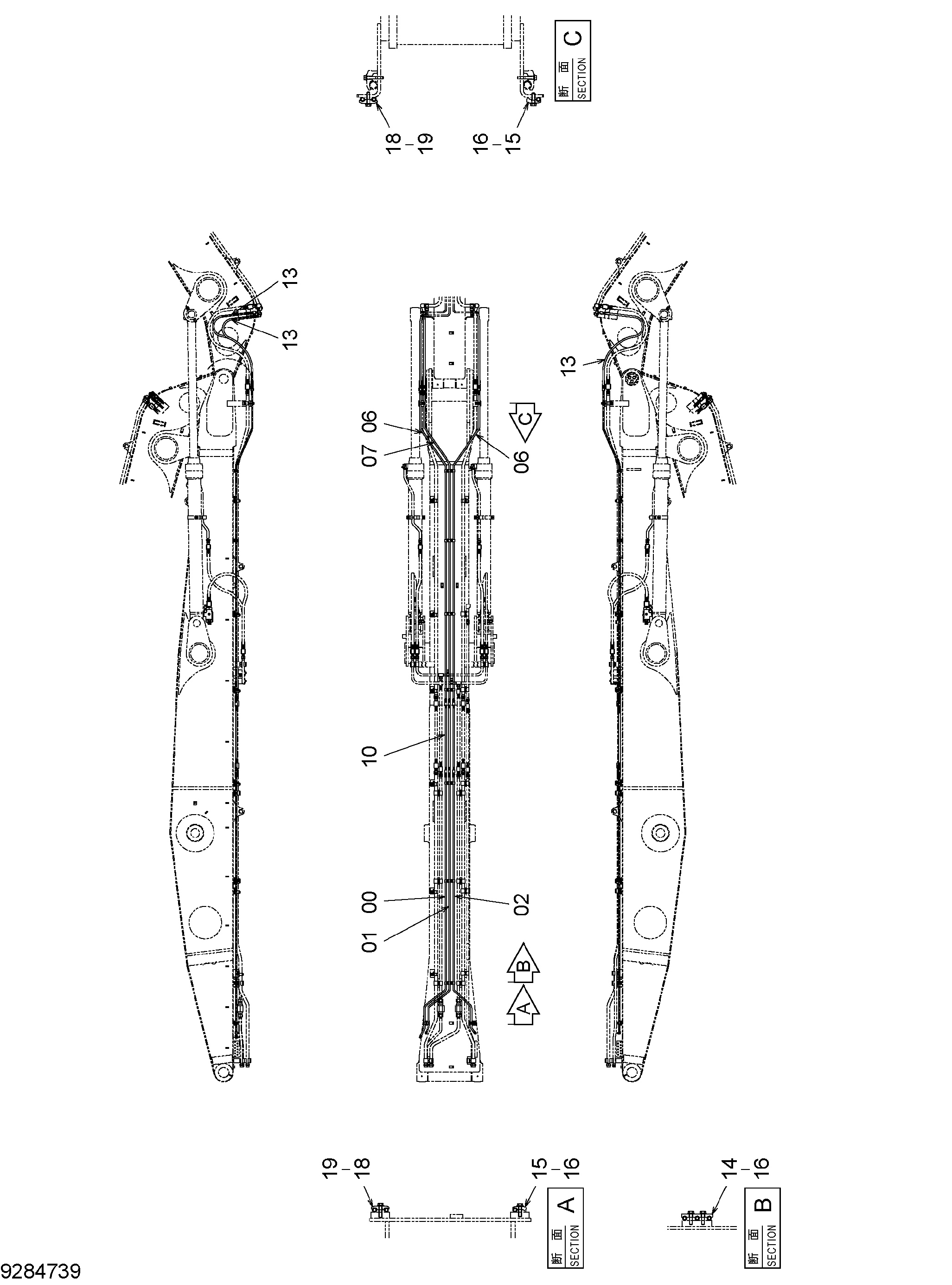

Заводская схема «Поворот трубопроводы (стрела)» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8110752 | Трубка | 1 |
| 01 | 8110753 | Трубка | 1 |
| 02 | 8110754 | Трубка | 1 |
| 06 | 8111546 | Трубка | 2 |
| 07 | 8111547 | Трубка | 1 |
| 10 | 4366088 | Шланг | 3 |
| 13 | 4464818 | Шланг | 3 |
| 14 | 4633602 | Хомут трубки | 7 |
| 15 | 4190124 | Хомут трубки | 2 |
| 16 | J271245 | Болт с шайбой | 16 |
| 16A | J901245 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 18 | 4189858 | Хомут трубки | 2 |
| 19 | J271250 | Болт с шайбой | 2 |
| 19A | J901250 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
