Вилка (рукоять 2.91m)<225USR> — HITACHI ZX330-3

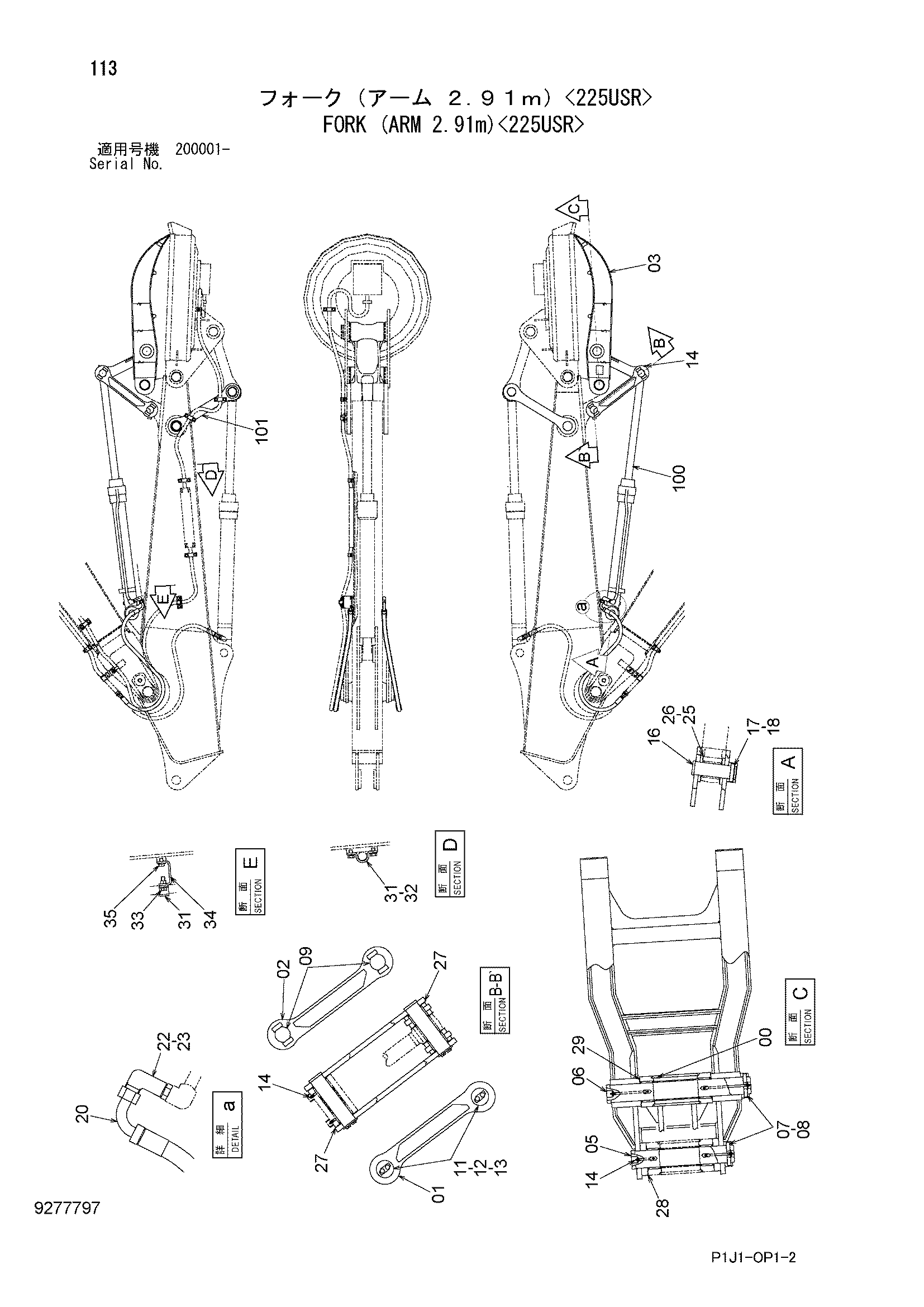

Заводская схема «Вилка (рукоять 2.91m)<225USR>» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8099746 | Тяга A | 1 |
| 01 | 8098093 | Тяга B | 1 |
| 02 | 8099322 | Тяга B | 1 |
| 03 | 6024676 | Вилка | 1 |
| 05 | 3102806 | Палец | 1 |
| 06 | 3103293 | Палец | 1 |
| 07 | 4098713 | Палец | 2 |
| 08 | 4098712 | Кольцо | 2 |
| 09 | 3103289 | Палец | 2 |
| 11 | 492067 | Фиксатор | 2 |
| 12 | 442687 | Стопорная пластина | 2 |
| 13 | J901220 | Болт | 4 |
| 14 | J75481 | Пресс-маслёнка | 8 |
| 16 | 3037078 | Палец | 1 |
| 17 | 4065689 | Палец | 1 |
| 18 | 4065688 | Кольцо | 1 |
| 20 | 4670679 | Шланг | 2 |
| 22 | 4205336 | Угловой штуцер | 2 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | 4187308 | Уплотнительное кольцо | 2 |
| 25 | 4444839 | Упорная пластина 1.0mm | 2 |
| 26 | 4444840 | Упорная пластина 2.0mm | 1 |
| 27 | 4444290 | Упорная пластина 1.0mm | 10 |
| 28 | 4366691 | Упорная пластина 1.0mm | 2 |
| 29 | 4361607 | Упорная пластина 1.0mm | 3 |
| 31 | 4035463 | Хомут трубки | 6 |
| 32 | 4665514 | Болт с шайбой | 10 |
| 33 | 4609017 | Болт с шайбой | 2 |
| 34 | 9742706 | Кронштейн | 1 |
| 35 | J271220 | Болт с шайбой | 2 |
| 35A | J901220 | Болт | 1 |
| 35B | J222012 | Шайба | 1 |
| 100 | 9183014 | Гидроцилиндр ковша | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
