Стрела (тип H22) — HITACHI ZX330-3

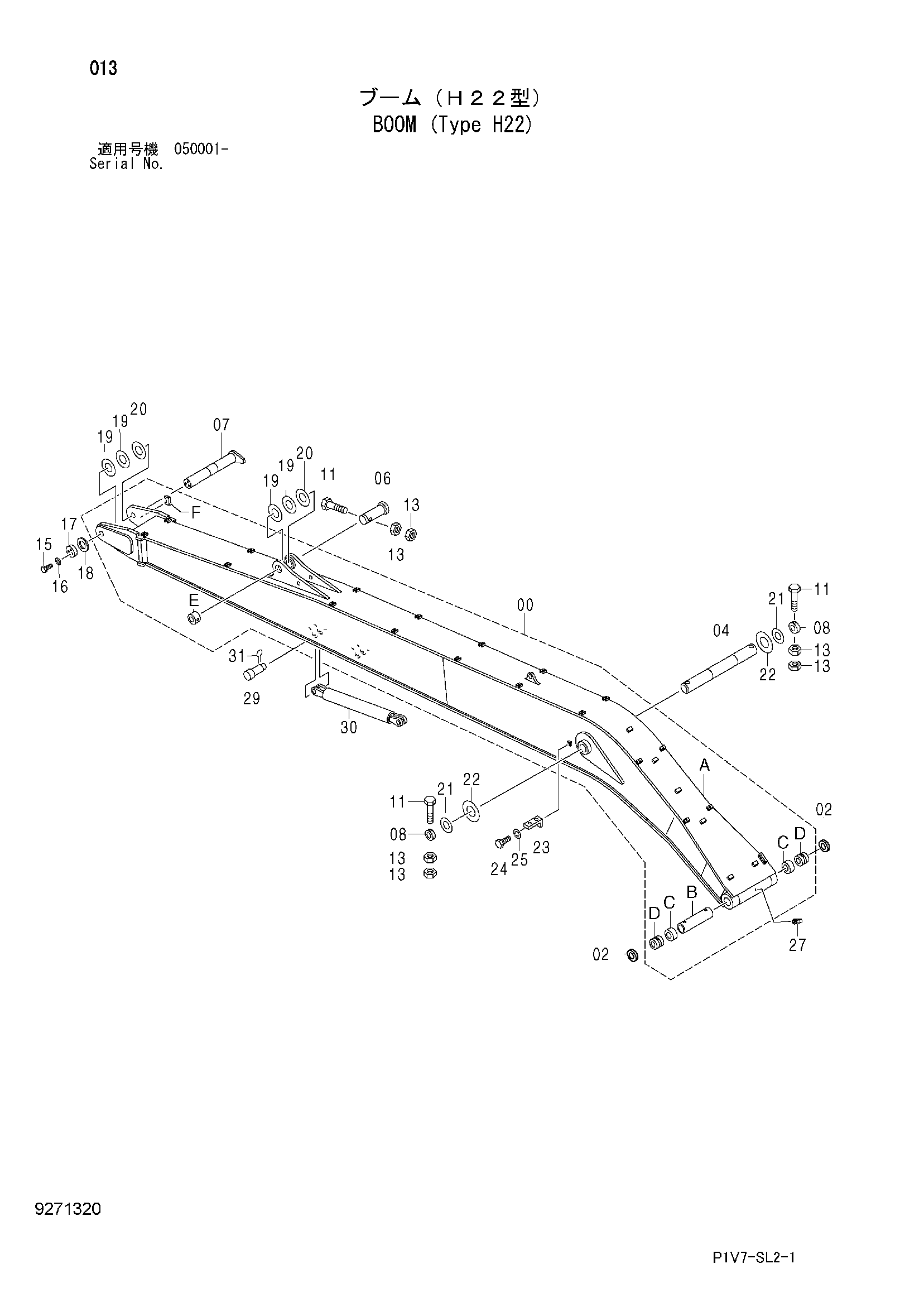

Заводская схема «Стрела (тип H22)» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7051787 | Стрела | 1 |
| 00A | 5010973 | Стрела | 1 |
| 00B | 4382145 | Проставка | 1 |
| 00C | 4381855 | Втулка | 2 |
| 00D | 4443884 | Втулка | 2 |
| 00E | 4205110 | Ограничитель | 1 |
| 00F | 4299048 | Ограничитель | 1 |
| 02 | 4085479 | Пылезащитное уплотнение | 2 |
| 04 | 3079491 | Палец | 1 |
| 06 | 3079492 | Палец | 1 |
| 07 | 8090065 | Палец | 1 |
| 08 | 4205110 | Ограничитель | 2 |
| 11 | 4435584 | Стопорный палец | 3 |
| 13 | J950020 | Гайка | 6 |
| 15 | J912050 | Болт | 3 |
| 16 | A590920 | Пружинная шайба | 3 |
| 17 | 4387309 | Ограничитель | 1 |
| 18 | 4387307 | Шайба | 1 |
| 19 | 4445635 | Упорная пластина 1.0mm | 4 |
| 20 | 4445636 | Упорная пластина 2.0mm | 2 |
| 21 | 4445637 | Упорная пластина 1.0mm | 2 |
| 22 | 4450015 | Упорная пластина 1.0mm | 2 |
| 23 | 4224631 | Кронштейн | 1 |
| 24 | J901425 | Болт | 1 |
| 25 | A590914 | Пружинная шайба | 1 |
| 27 | 94-2023 | Пробка | 1 |
| 29 | 4287251 | Палец | 2 |
| 30 | 9738224 | Стойка | 1 |
| 31 | A766063 | Шплинт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
