Гидроцилиндр — HITACHI ZX330-3

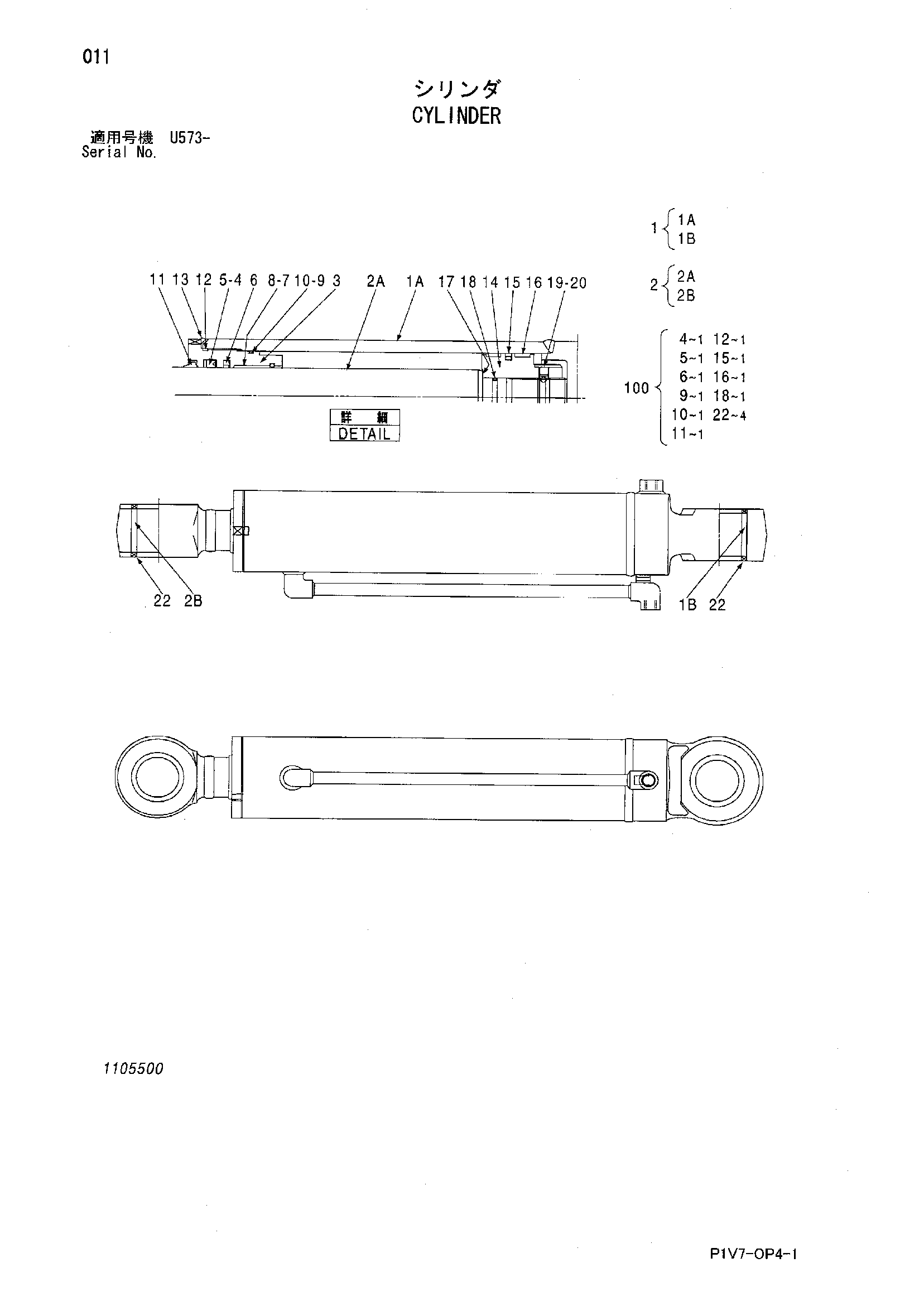

Заводская схема «Гидроцилиндр» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4632677 | Гидроцилиндр | 1 | |
| 1B | 1105402 | Втулка пальца | 1 |
| 2B | 1105402 | Втулка пальца | 1 |
| 3 | 0444705 | Головка гидроцилиндра | 1 |
| 4 | 0225711 | U-образная манжета | 1 |
| 5 | 0225712 | Опорное кольцо | 1 |
| 6 | 0225714 | Кольцо | 1 |
| 7 | 0444706 | Втулка | 1 |
| 8 | 0225704 | Стопорное кольцо | 1 |
| 9 | A811090 | Уплотнительное кольцо | 1 |
| 10 | 0310606 | Опорное кольцо | 1 |
| 11 | 0225710 | Грязесъёмное кольцо | 1 |
| 12 | A810095 | Уплотнительное кольцо | 1 |
| 13 | 4043327 | Стопорная шайба | 1 |
| 14 | 1105501 | Поршень | 1 |
| 15 | 0310608 | Уплотнительное кольцо | 1 |
| 16 | 0333007 | Направляющее кольцо | 2 |
| 17 | 0380707 | Регулировочная шайба | 1 |
| 18 | 4037889 | Уплотнительное кольцо | 1 |
| 19 | 0310612 | Установочный винт | 1 |
| 20 | 0111818 | Шарик | 1 |
| 22 | 0341304 | Грязесъёмное кольцо | 4 |
| 100 | 1105502 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
