Гидроцилиндр ковша (BEH ковш) — HITACHI ZX330-3

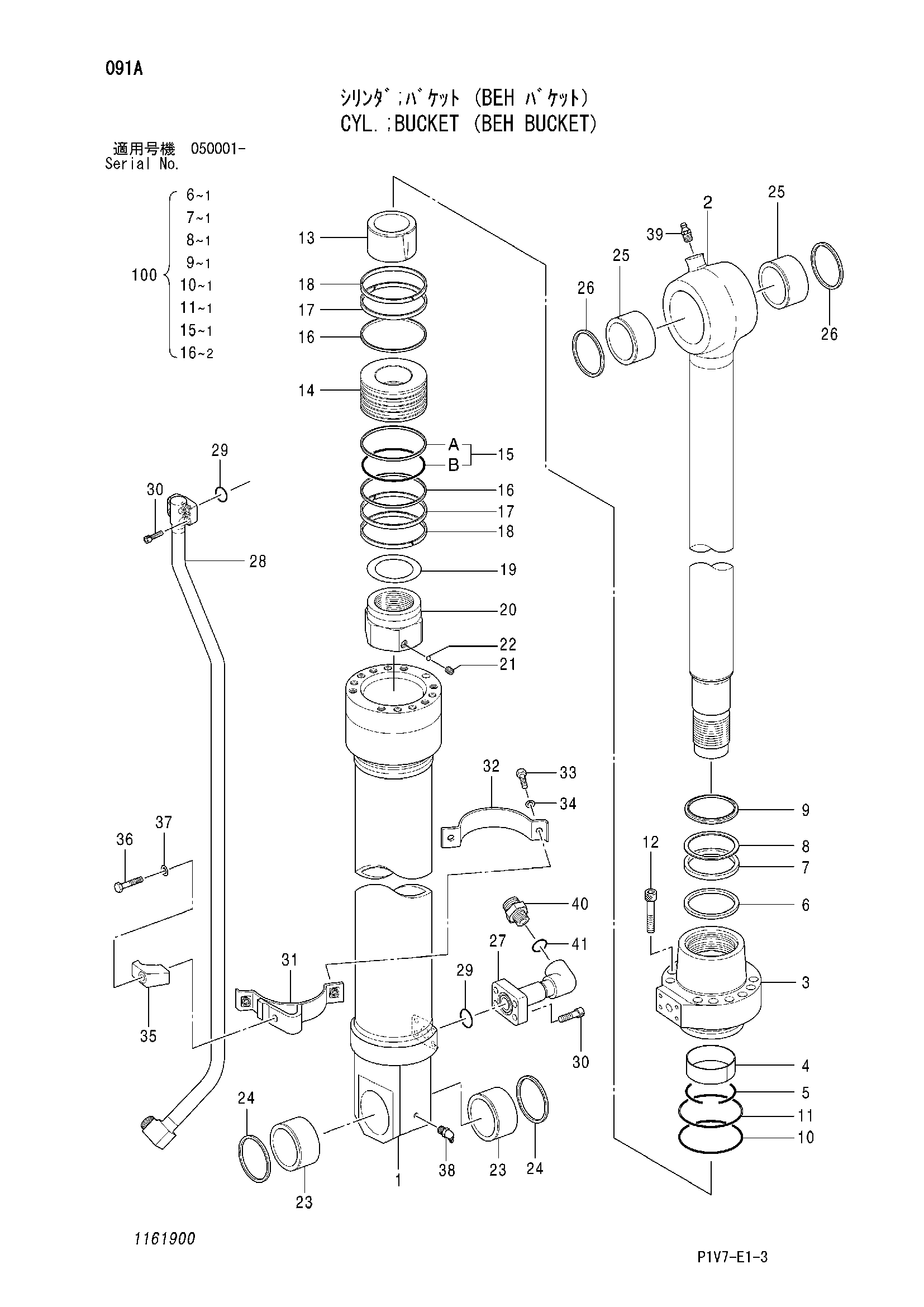

Заводская схема «Гидроцилиндр ковша (BEH ковш)» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4663188	Гидроцилиндр ковша	1
1	1161906	Труба гидроцилиндра в сборе	1
1B	4397790	Втулка пальца	2
2	1161907	Шток поршня в сборе	1
2B	4381857	Втулка пальца	2
3	0997702	Головка гидроцилиндра	1
4	0309204	Втулка	1
5	0236905	Стопорное кольцо	1
6	0997703	Кольцо	1
7	0997704	U-образная манжета	1
8	0667405	Опорное кольцо	1
9	0667406	Грязесъёмное кольцо	1
10	A811140	Уплотнительное кольцо	1
11	0962004	Опорное кольцо	1
12	0166012	Болт с внутренним шестигранником	10
13	0976008	Амортизирующий подшипник	1
14	0937507	Поршень	1
15	0373411	Кольцо уплотнение в сборе	1
16	0492208	Опорное кольцо	2
17	0962008	Кольцо	2
18	0373413	Кольцо	2
19	0836111	Регулировочная шайба	1
20	0880607	Гайка	1
21	0352716	Установочный винт	1
22	0104404	Шарик	1
24	4067901	Пылезащитное уплотнение	2
26	4074008	Пылезащитное уплотнение	2
27	0926707	Соединение	1
28	1161903	Трубка	1
29	984614	Уплотнительное кольцо	2
30	M341236	Болт с внутренним шестигранником	8
31	1161904	Лента	1
32	1161905	Лента	1
33	J901035	Болт	2
34	A590910	Пружинная шайба	2
35	0309219	Хомут трубки	1
36	0224115	Болт	1
37	0208516	Пружинная шайба	1
38	0271312	Пресс-маслёнка	1
39	J75481	Пресс-маслёнка	1
40	0976012	Адаптер	1
41	4506429	Уплотнительное кольцо	1
100	4660570	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
