Верхний рама — HITACHI ZX330-3

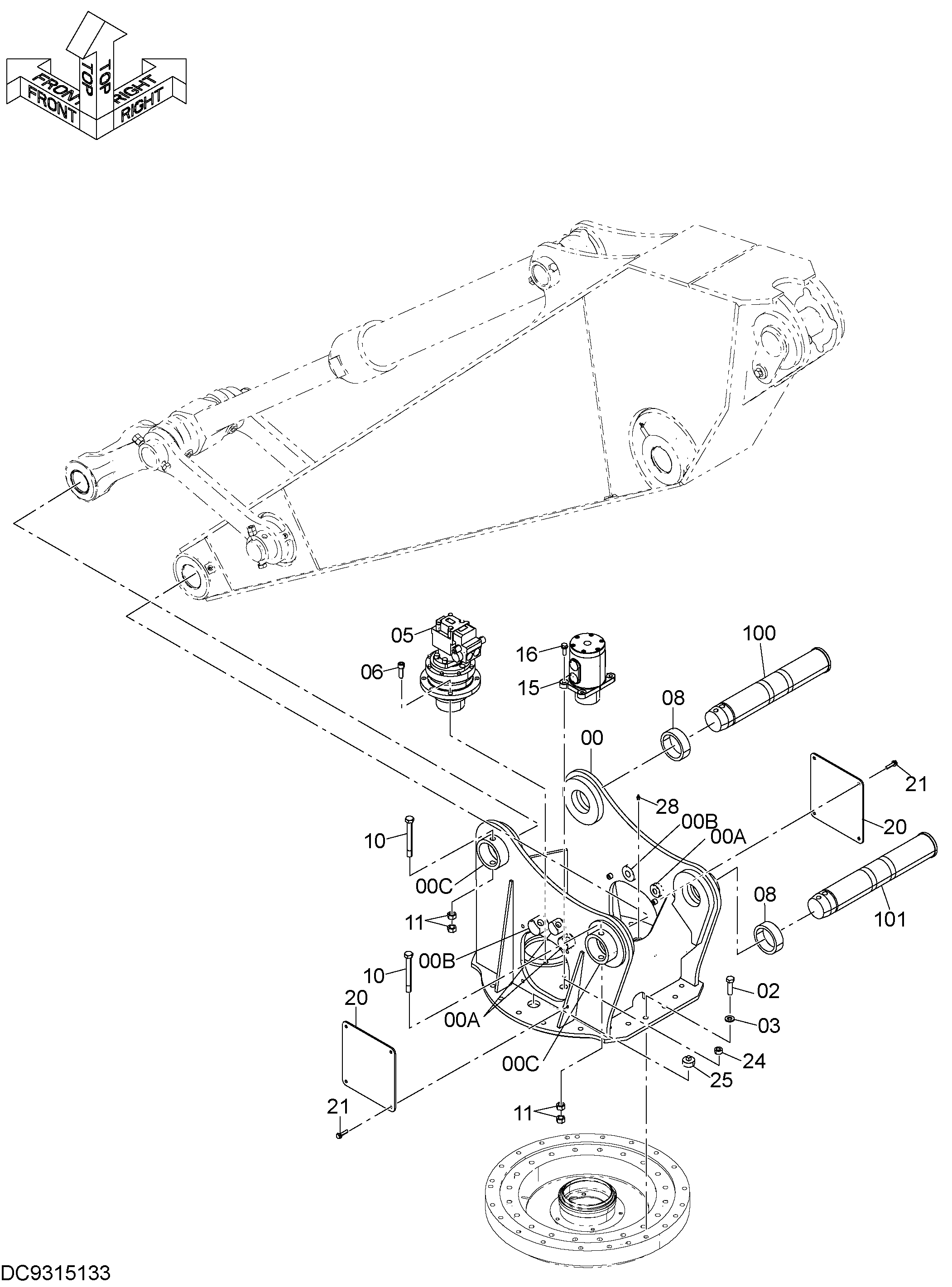

Заводская схема «Верхний рама» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6027933 | Рама | 1 |
| 00A | 4625718 | Блок | 3 |
| 00B | 4625717 | Блок | 2 |
| 00C | 4143531 | Ограничитель | 2 |
| 02 | 4634780 | Болт | 21 |
| 03 | 4114406 | Шайба | 21 |
| 05 | 4709381 | Гидромотор | 1 |
| 06 | M341650 | Болт с внутренним шестигранником | 4 |
| 08 | 4715512 | Проставка | 2 |
| 10 | 4435127 | Стопорный палец | 2 |
| 11 | J950020 | Гайка | 4 |
| 15 | 4463490 | Центральный коллектор | 1 |
| 16 | J271240 | Болт с шайбой | 4 |
| 16A | J901240 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 20 | 4712097 | Пластина | 2 |
| 21 | J271045 | Болт с шайбой | 8 |
| 21A | J901045 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 24 | 94-2015 | Пробка | 1 |
| 25 | 94-2028 | Пробка | 1 |
| 28 | J75481 | Пресс-маслёнка | 1 |
| 100 | 3090418 | Палец | 1 |
| 101 | 3090417 | Палец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
