Подъём трубопроводы (основной)(1) — HITACHI ZX330-3

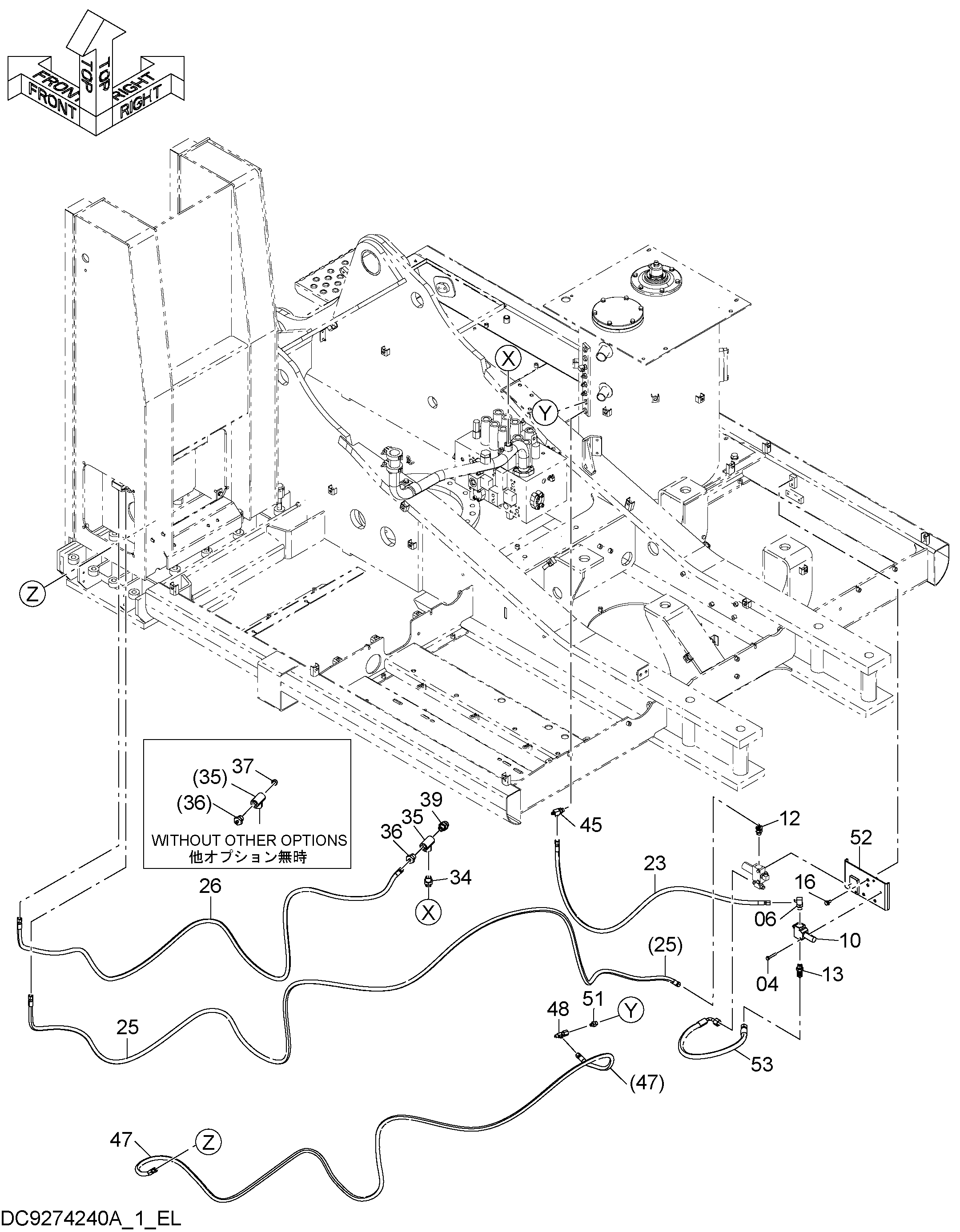

Заводская схема «Подъём трубопроводы (основной)(1)» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | J260855 | Болт с шайбой | 2 |
| 04A | J900855 | Болт | 1 |
| 04B | A590108 | Плоская шайба | 1 |
| 06 | A852343 | Угловой штуцер | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4342051 | Предохранительный клапан | 1 |
| 12 | A852243 | Угловой штуцер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | A852344 | Угловой штуцер | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | J271025 | Болт с шайбой | 4 |
| 16A | J901025 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 23 | 4429850 | Шланг | 1 |
| 25 | 4343799 | Шланг | 1 |
| 26 | 4270446 | Шланг | 1 |
| 34 | 4208243 | Адаптер | 1 |
| 34A | 4506424 | Уплотнительное кольцо | 1 |
| 35 | 94-0663 | Тройник | 1 |
| 36 | 4345257 | Адаптер | 1 |
| 37 | 94-2014 | Пробка | 1 |
| 39 | 4208967 | Адаптер | 1 |
| 45 | A852433 | Тройник | 1 |
| 45A | 4509180 | Уплотнительное кольцо | 1 |
| 47 | 4343806 | Шланг | 1 |
| 48 | 4246672 | Соединительный штуцер | 1 |
| 51 | A852133 | Адаптер | 1 |
| 51A | 4509180 | Уплотнительное кольцо | 1 |
| 52 | 8114909 | Кронштейн | 1 |
| 53 | 4318058 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
