Гидромотор трубопроводы — HITACHI ZX330-3

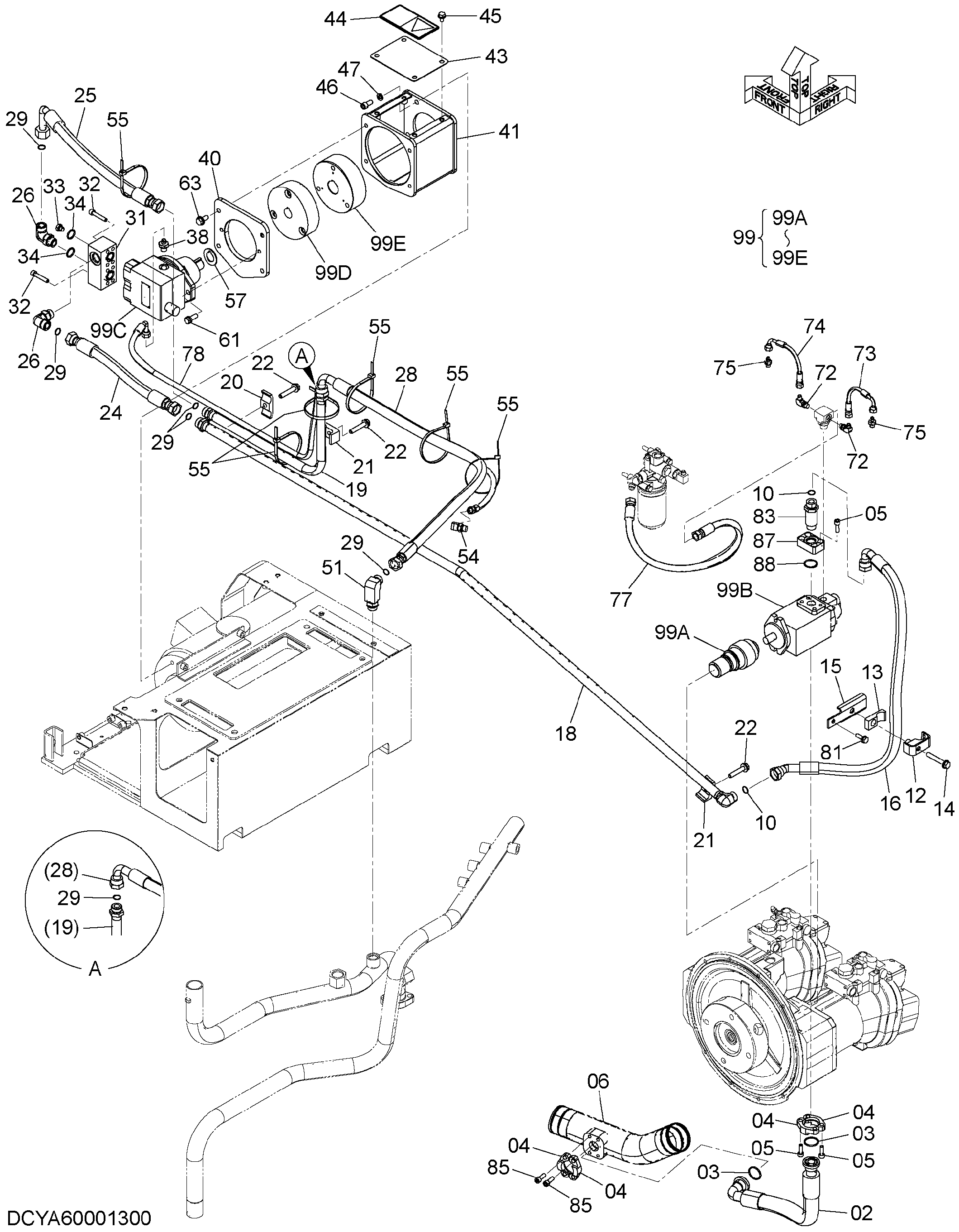

Заводская схема «Гидромотор трубопроводы» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4664868 | Шланг | 1 |
| 03 | 4508805 | Уплотнительное кольцо | 2 |
| 04 | 4024049 | Разъёмный фланец | 4 |
| 05 | J781030 | Болт с внутренним шестигранником | 8 |
| 06 | 8107317 | Всасывающая трубка | 1 |
| 10 | 4187308 | Уплотнительное кольцо | 2 |
| 12 | 8085521 | Хомут | 1 |
| 13 | 4462051 | Резиновая прокладка | 1 |
| 14 | J271280 | Болт с шайбой | 1 |
| 14A | J901280 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 15 | 9767257 | Кронштейн | 1 |
| 16 | YA60000146 | Шланг в сборе | 1 |
| 16A | 4664869 | Шланг | 1 |
| 16B | 4446406 | Защитный кожух | 1 |
| 18 | YA40001368 | Трубка | 1 |
| 19 | YA40001369 | Трубка | 1 |
| 20 | 4189859 | Хомут трубки | 1 |
| 21 | 4190126 | Хомут трубки | 2 |
| 22 | J271265 | Болт с шайбой | 3 |
| 22A | J901265 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 24 | YA00001913 | Шланг | 1 |
| 25 | YA00001914 | Шланг | 1 |
| 26 | A853366 | Угловой штуцер | 2 |
| 26A | 4506424 | Уплотнительное кольцо | 1 |
| 28 | 9216111 | Шланг в сборе | 1 |
| 28A | 4479998 | Шланг | 1 |
| 28B | 4327294 | Защитный кожух | 3 |
| 29 | 4187308 | Уплотнительное кольцо | 6 |
| 31 | YA00001915 | Блок | 1 |
| 32 | J781055 | Болт с внутренним шестигранником | 8 |
| 33 | A885002 | Пробка | 1 |
| 34 | 971489 | Уплотнительное кольцо | 2 |
| 38 | 4489343 | Адаптер | 1 |
| 38A | 4506416 | Уплотнительное кольцо | 1 |
| 40 | 3119964 | Пластина | 1 |
| 41 | YA40001370 | Кронштейн | 1 |
| 43 | YA00001916 | Крышка | 1 |
| 44 | 3089910 | Предупреждающая табличка | 1 |
| 45 | J271020 | Болт с шайбой | 4 |
| 45A | J901020 | Болт | 1 |
| 45B | J222010 | Шайба | 1 |
| 46 | J781225 | Болт с внутренним шестигранником | 4 |
| 47 | A590912 | Пружинная шайба | 4 |
| 51 | 4267201 | Угловой штуцер | 1 |
| 51A | 4506424 | Уплотнительное кольцо | 1 |
| 54 | A852333 | Угловой штуцер | 1 |
| 54A | 4509180 | Уплотнительное кольцо | 1 |
| 55 | 4121859 | Ленточный зажим | 10 |
| 57 | YA00001917 | Регулировочная шайба | 1 |
| 61 | 4614637 | Болт с шайбой | 2 |
| 63 | J271230 | Болт с шайбой | 4 |
| 63A | J901230 | Болт | 1 |
| 63B | J222012 | Шайба | 1 |
| 72 | A852322 | Угловой штуцер | 2 |
| 72A | 957366 | Уплотнительное кольцо | 1 |
| 73 | 4217379 | Шланг | 1 |
| 74 | 4462291 | Шланг | 1 |
| 75 | A852122 | Адаптер | 2 |
| 75A | 957366 | Уплотнительное кольцо | 1 |
| 77 | 4229830 | Шланг | 1 |
| 78 | 4478034 | Шланг | 1 |
| 81 | J271035 | Болт с шайбой | 1 |
| 81A | J901035 | Болт | 1 |
| 81B | J222010 | Шайба | 1 |
| 83 | 4204661 | Адаптер | 1 |
| 83A | 4506424 | Уплотнительное кольцо | 1 |
| 85 | J781030 | Болт с внутренним шестигранником | 4 |
| 87 | 3107150 | Фланец | 1 |
| 88 | A811035 | Уплотнительное кольцо | 1 |
| 99A | 3096211 | Вал центральный | 1 |
| 99B | 9321389 | Насос | 1 |
| 99B1 | 4677898 | Комплект уплотнений | 1 |
| 99C | YA00001945 | Гидромотор | 1 |
| 99D | YA00007925 | Муфта | 1 |
| 99E | YA00007887 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
