Рукоять — HITACHI ZX330-3

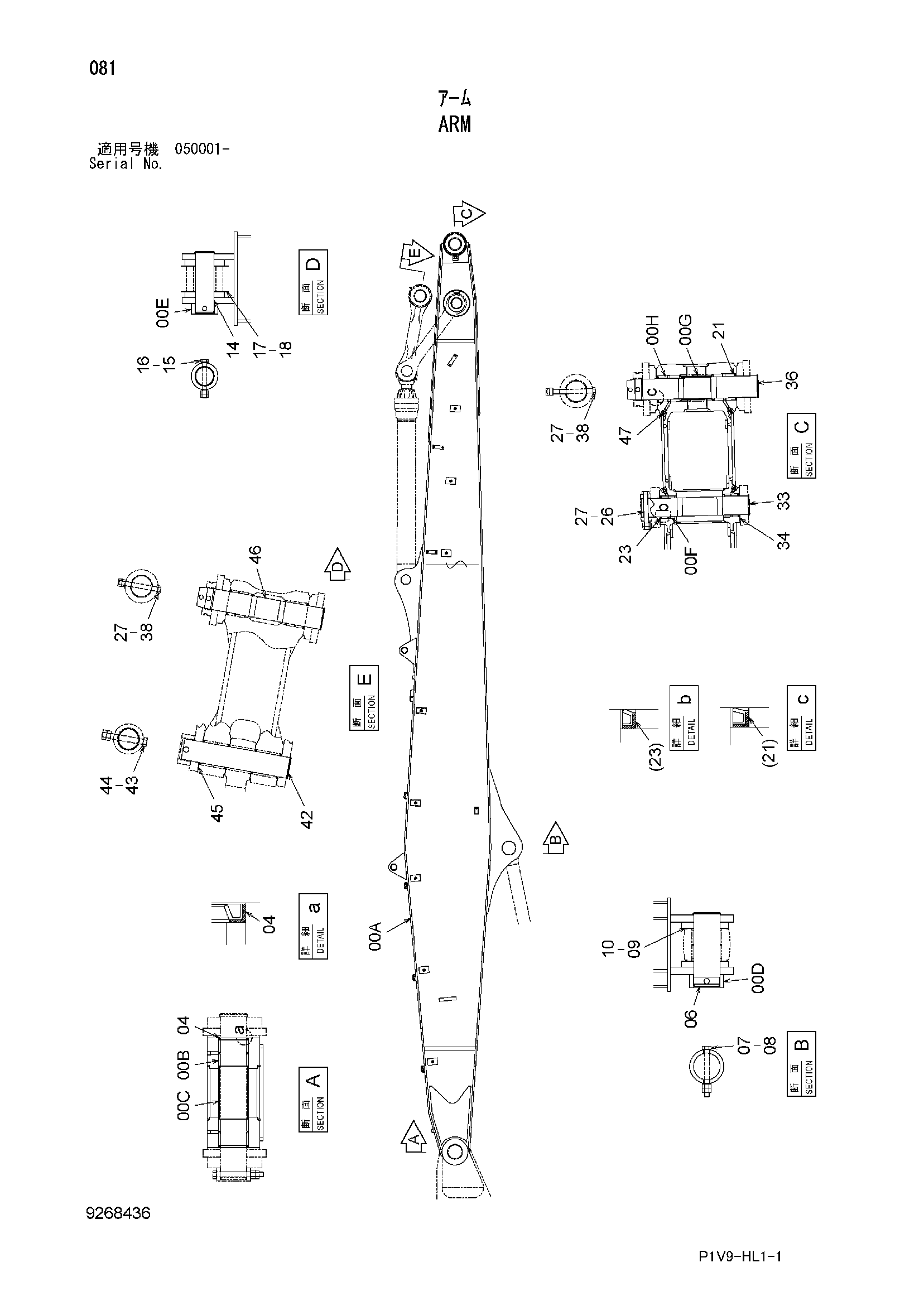

Заводская схема «Рукоять» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7051527 | Рукоять | 1 |
| 00A | 6025033 | Рукоять | 1 |
| 00B | 3026077 | Втулка | 2 |
| 00C | 4475948 | Проставка | 1 |
| 00D | 4399183 | Ограничитель | 1 |
| 00E | 4435239 | Ограничитель | 1 |
| 00F | 4409122 | Втулка | 2 |
| 00G | 4620722 | Трубка | 1 |
| 00H | 3102393 | Втулка | 2 |
| 04 | 4074008 | Пылезащитное уплотнение | 2 |
| 06 | 4620597 | Палец | 1 |
| 07 | J932013 | Болт | 1 |
| 08 | J951020 | Гайка | 2 |
| 09 | 4189839 | Регулировочная шайба 1.2mm | 1 |
| 10 | 4189838 | Регулировочная шайба 2.3mm | 1 |
| 14 | 3088578 | Палец | 1 |
| 15 | 4435124 | Стопорный палец | 1 |
| 16 | J950016 | Гайка | 2 |
| 17 | 4444288 | Упорная пластина 1.0mm | 1 |
| 18 | 4444289 | Упорная пластина 2.0mm | 1 |
| 21 | 4620723 | Пылезащитное уплотнение | 2 |
| 23 | 4084578 | Пылезащитное уплотнение | 2 |
| 26 | 4435124 | Стопорный палец | 1 |
| 27 | J950016 | Гайка | 6 |
| 33 | 3088579 | Палец | 1 |
| 34 | 4450011 | Упорная пластина 2.0mm | 2 |
| 36 | 3088577 | Палец | 1 |
| 38 | 4435129 | Стопорный палец | 2 |
| 42 | 3088581 | Палец | 1 |
| 43 | 4435126 | Стопорный палец | 1 |
| 44 | J950020 | Гайка | 2 |
| 45 | 4450012 | Упорная пластина 1.0mm | 4 |
| 46 | 3088580 | Палец | 1 |
| 47 | J75481 | Пресс-маслёнка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
