Нижний рама — HITACHI ZX330-3

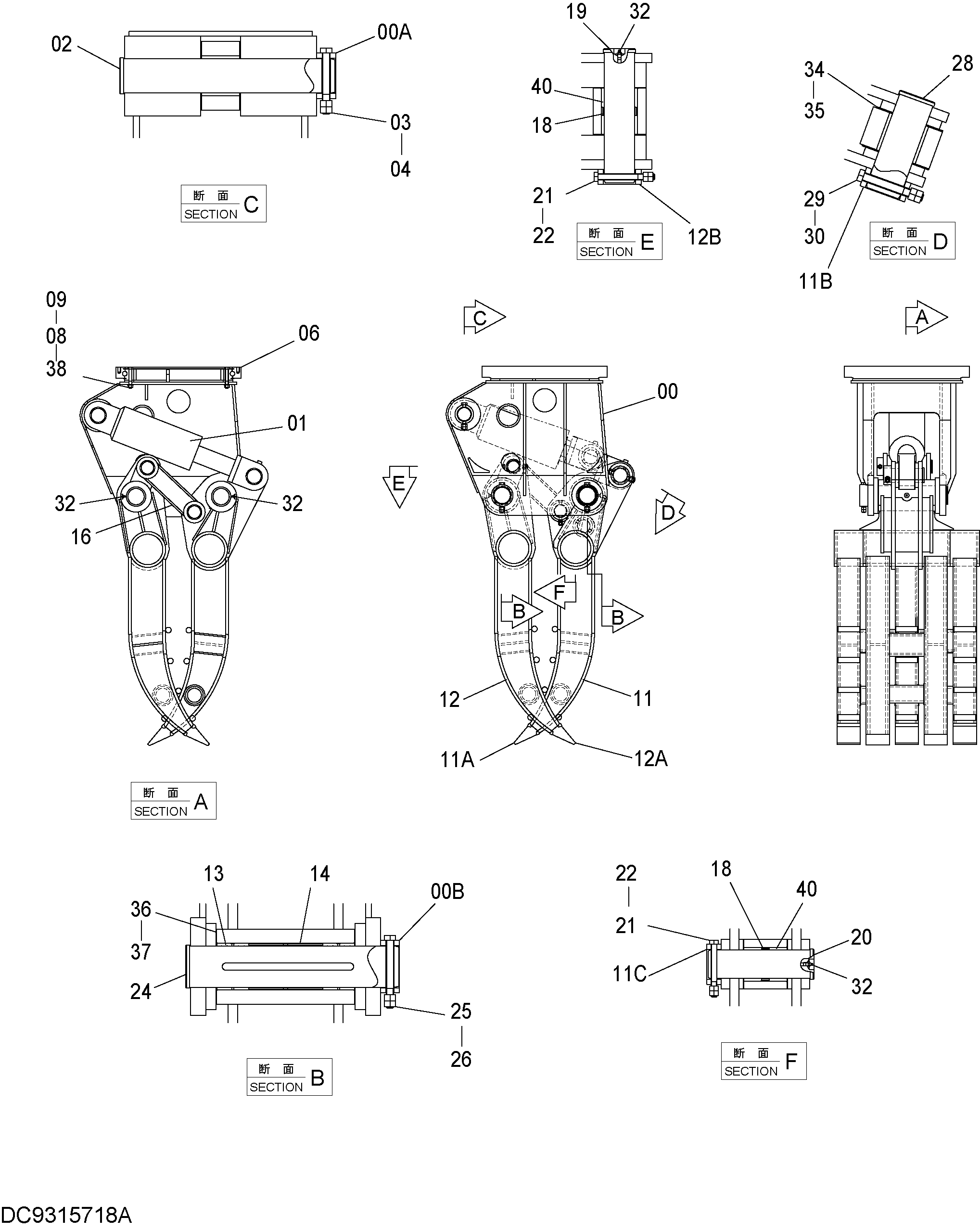

Заводская схема «Нижний рама» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5009962 | Рама нижний | 1 |
| 00A | 4067720 | Ограничитель | 1 |
| 00B | 4631135 | Ограничитель | 2 |
| 01 | 4632156 | Гидроцилиндр | 1 |
| 02 | 3104067 | Палец | 1 |
| 03 | J932011 | Болт | 1 |
| 04 | J951020 | Гайка | 2 |
| 06 | 4625440 | Подшипник | 1 |
| 08 | J222018 | Шайба | 20 |
| 09 | J953018 | Гайка | 20 |
| 11 | 6028504 | Вилка | 1 |
| 11A | 4719317 | Коронка зуба | 2 |
| 11B | 4067720 | Ограничитель | 1 |
| 11C | 4632719 | Ограничитель | 1 |
| 12 | 6028503 | Вилка | 1 |
| 12A | 4719317 | Коронка зуба | 2 |
| 12B | 4632719 | Ограничитель | 1 |
| 13 | 3039123 | Втулка | 4 |
| 14 | 4631133 | Проставка | 2 |
| 16 | 8099189 | Тяга | 1 |
| 18 | 4631134 | Проставка | 2 |
| 19 | 3104070 | Палец | 1 |
| 20 | 3104197 | Палец | 1 |
| 21 | J901610 | Болт | 2 |
| 22 | J950016 | Гайка | 4 |
| 24 | 3104069 | Палец | 2 |
| 25 | J912013 | Болт | 2 |
| 26 | J951020 | Гайка | 4 |
| 28 | 3104068 | Палец | 1 |
| 29 | J932011 | Болт | 1 |
| 30 | J951020 | Гайка | 2 |
| 32 | J75481 | Пресс-маслёнка | 4 |
| 34 | 4101281 | Регулировочная шайба | 1 |
| 35 | 4142950 | Регулировочная шайба | 2 |
| 36 | 4648256 | Регулировочная шайба | 2 |
| 37 | 4648257 | Регулировочная шайба | 4 |
| 38 | 4635268 | Болт | 20 |
| 40 | 4249850 | Втулка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
