Верхний рама <RTA, RTF> — HITACHI ZX330-3

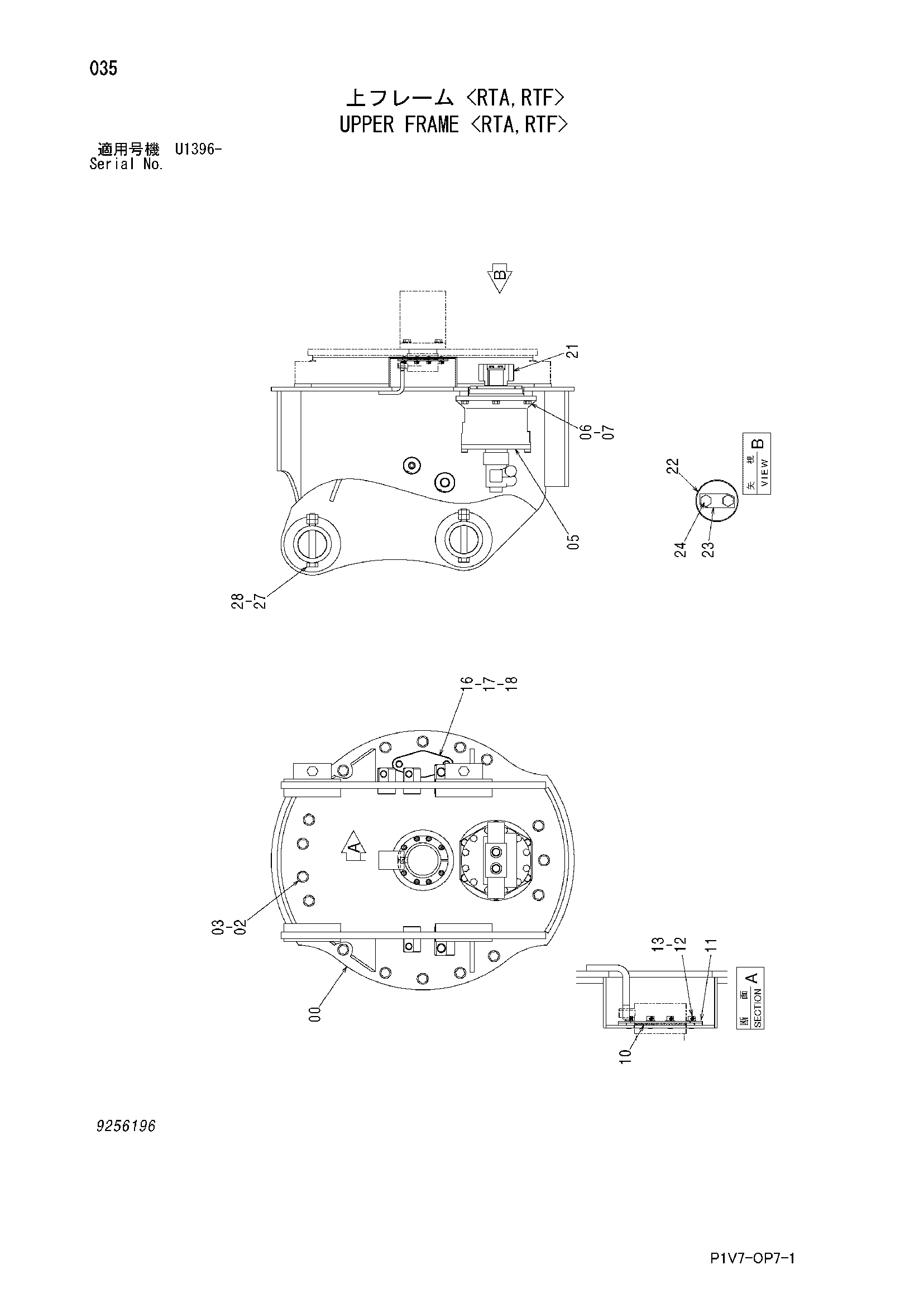

Заводская схема «Верхний рама <RTA, RTF>» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6024161 | Рама | 1 |
| 02 | 4644419 | Болт | 17 |
| 03 | J222018 | Шайба | 17 |
| 05 | 4629066 | Гидромотор | 1 |
| 06 | J901235 | Болт | 6 |
| 07 | A590112 | Плоская шайба | 6 |
| 10 | 4628756 | Резиновая прокладка | 1 |
| 11 | 4628755 | Ограничитель | 2 |
| 12 | J780816 | Болт с внутренним шестигранником | 8 |
| 13 | A590108 | Плоская шайба | 8 |
| 16 | 4644379 | Резиновая прокладка | 1 |
| 17 | 4644378 | Крышка | 1 |
| 18 | J271025 | Болт с шайбой | 2 |
| 18A | J901025 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 21 | 3106416 | Ведущая шестерня | 1 |
| 22 | 4628758 | Пластина | 1 |
| 23 | 4628757 | Стопорная шайба | 1 |
| 24 | J900820 | Болт | 2 |
| 27 | J922011 | Болт | 2 |
| 28 | J951020 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
