Электрический тип управление детали — HITACHI ZX330-3

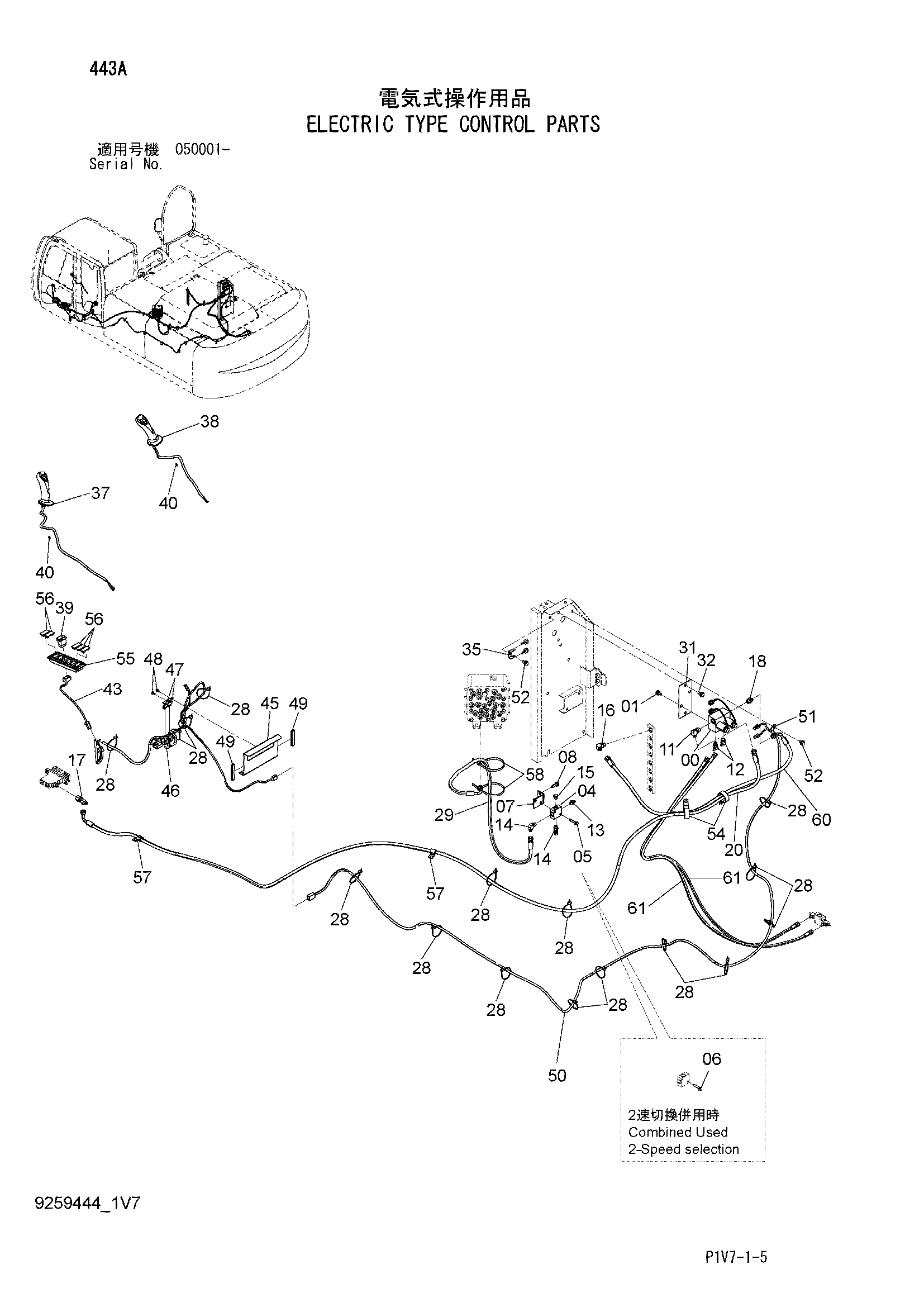

Заводская схема «Электрический тип управление детали» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4463199 | Электромагнитный клапан | 1 |
| 01 | J271020 | Болт с шайбой | 2 |
| 01A | J901020 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 04 | 4411001 | Челночный клапан | 1 |
| 05 | J260845 | Болт с шайбой | 2 |
| 05A | J900845 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 06 | J260870 | Болт с шайбой | 2 |
| 06A | J900870 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 07 | 9764485 | Кронштейн | 1 |
| 08 | J271035 | Болт с шайбой | 2 |
| 08A | J901035 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 11 | A852333 | Угловой штуцер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | A852222 | Угловой штуцер | 2 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | A852122 | Адаптер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | A852323 | Угловой штуцер | 2 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A885002 | Пробка | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | A852333 | Угловой штуцер | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4246672 | Соединительный штуцер | 1 |
| 18 | A852133 | Адаптер | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 9263429 | Шланг в сборе | 1 |
| 20A | 4614224 | Шланг | 1 |
| 20B | 4327315 | Защитный кожух | 7 |
| 28 | 4055312 | Ленточный зажим | 19 |
| 29 | 9216739 | Шланг в сборе | 1 |
| 29A | 4453281 | Шланг | 1 |
| 29B | 4327293 | Защитный кожух | 2 |
| 31 | 4642498 | Кронштейн | 1 |
| 32 | J271025 | Болт с шайбой | 2 |
| 32A | J901025 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 35 | 4602634 | Кронштейн | 1 |
| 37 | 4650093 | Рукоятка | 1 |
| 38 | 4650094 | Рукоятка | 1 |
| 39 | 4651295 | Выключатель | 1 |
| 40 | 4300351 | Ленточный зажим | 2 |
| 43 | 4651278 | Жгут проводов | 1 |
| 45 | 8101967 | Кронштейн | 1 |
| 46 | 3107512 | Жгут проводов | 1 |
| 47 | 4414207 | Реле | 2 |
| 48 | J460616 | Винт с шайбой | 2 |
| 49 | 4649377 | Резиновая прокладка | 2 |
| 50 | 4651340 | Жгут проводов | 1 |
| 51 | 4190261 | Зажим | 1 |
| 52 | J271020 | Болт с шайбой | 2 |
| 52A | J901020 | Болт | 1 |
| 52B | J222010 | Шайба | 1 |
| 54 | 4190265 | Зажим | 2 |
| 55 | 2053295 | Корпус(6) | 1 |
| 56 | 4620283 | Колпачок | 5 |
| 57 | 4190273 | Зажим | 2 |
| 58 | 4121859 | Ленточный зажим | 2 |
| 60 | 4663551 | Шланг | 1 |
| 61 | 9271635 | Шланг в сборе | 2 |
| 61A | 4663552 | Шланг | 1 |
| 61B | 4327315 | Защитный кожух | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
