Гидромолот, гидроножницы трубопроводы (2.67m рукоять)(1"X1-1/4")[EU] — HITACHI ZX330-3
Заводская схема «Гидромолот, гидроножницы трубопроводы (2.67m рукоять)(1"X1-1/4")[EU]» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

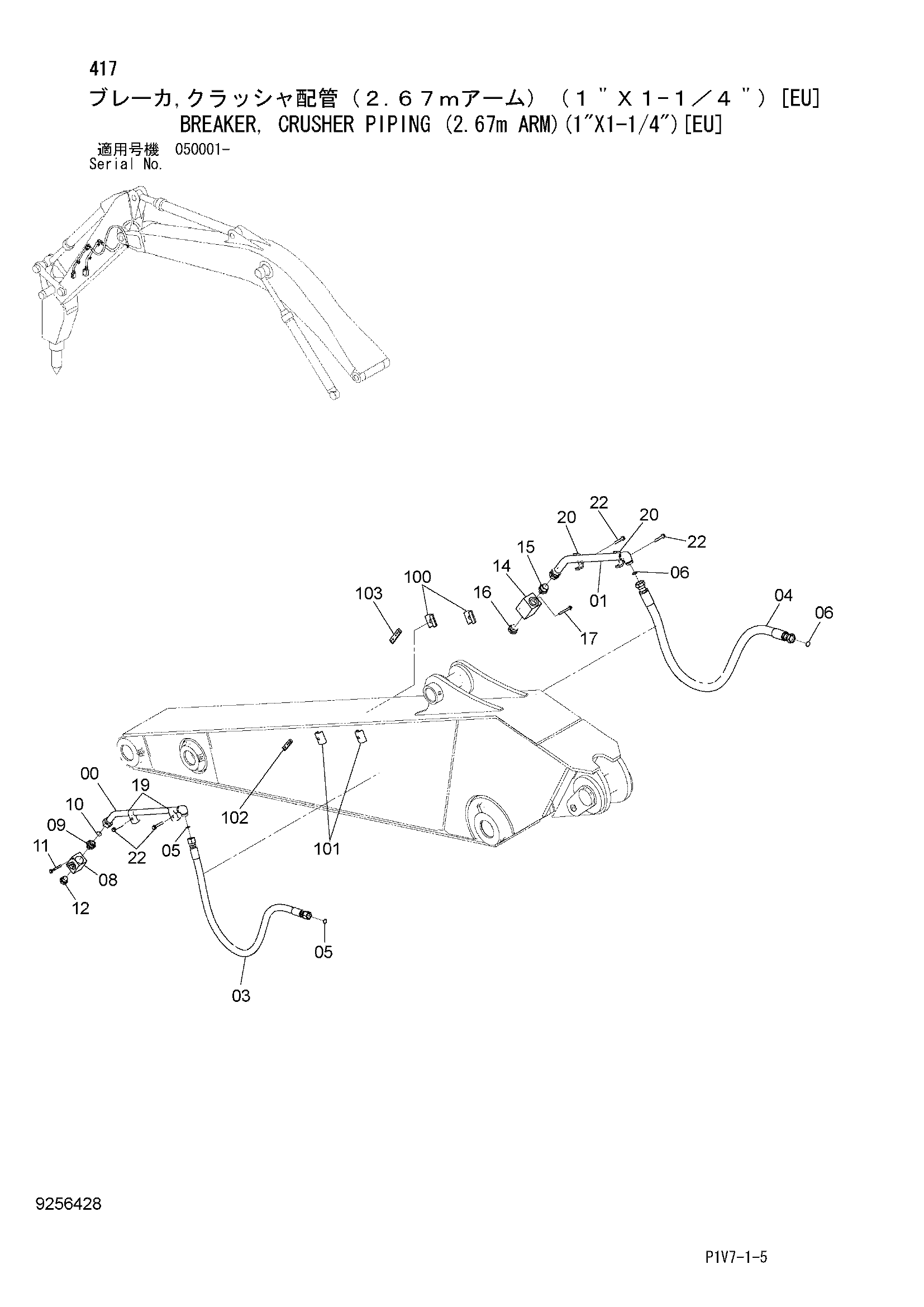

![Схема Гидромолот, гидроножницы трубопроводы (2.67m рукоять)(1"X1-1/4")[EU] HITACHI ZX330-3](/catalog-drawings/5c/5c7c8558-db10-45d0-b17e-be6fd273fd8c.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8085661 | Трубка | 1 |
| 01 | 9760319 | Трубка | 1 |
| 03 | 4643925 | Шланг | 1 |
| 04 | 4644096 | Шланг | 1 |
| 05 | 4187328 | Уплотнительное кольцо | 2 |
| 06 | 4187329 | Уплотнительное кольцо | 2 |
| 08 | 4447675 | Запорный клапан | 1 |
| 09 | 4205196 | Адаптер | 1 |
| 09A | 4506429 | Уплотнительное кольцо | 1 |
| 10 | 4187329 | Уплотнительное кольцо | 1 |
| 11 | J271085 | Болт с шайбой | 2 |
| 11A | J901085 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | A885008 | Пробка | 1 |
| 12A | 4506429 | Уплотнительное кольцо | 1 |
| 14 | 4475437 | Запорный клапан | 1 |
| 15 | 4042035 | Адаптер | 1 |
| 15A | 970860 | Уплотнительное кольцо | 1 |
| 16 | A885000 | Пробка | 1 |
| 16A | 970860 | Уплотнительное кольцо | 1 |
| 17 | J271095 | Болт с шайбой | 2 |
| 17A | J901095 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 19 | 4190127 | Хомут трубки | 2 |
| 20 | 4053698 | Хомут трубки | 2 |
| 22 | J271275 | Болт с шайбой | 4 |
| 22A | J901275 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 100 | 9765104 | Седло винта | 2 |
| 101 | 9763817 | Седло винта | 2 |
| 102 | 4429829 | Седло винта | 1 |
| 103 | 4434246 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
