Верхний рама трубопроводы <R> — HITACHI ZX330-3

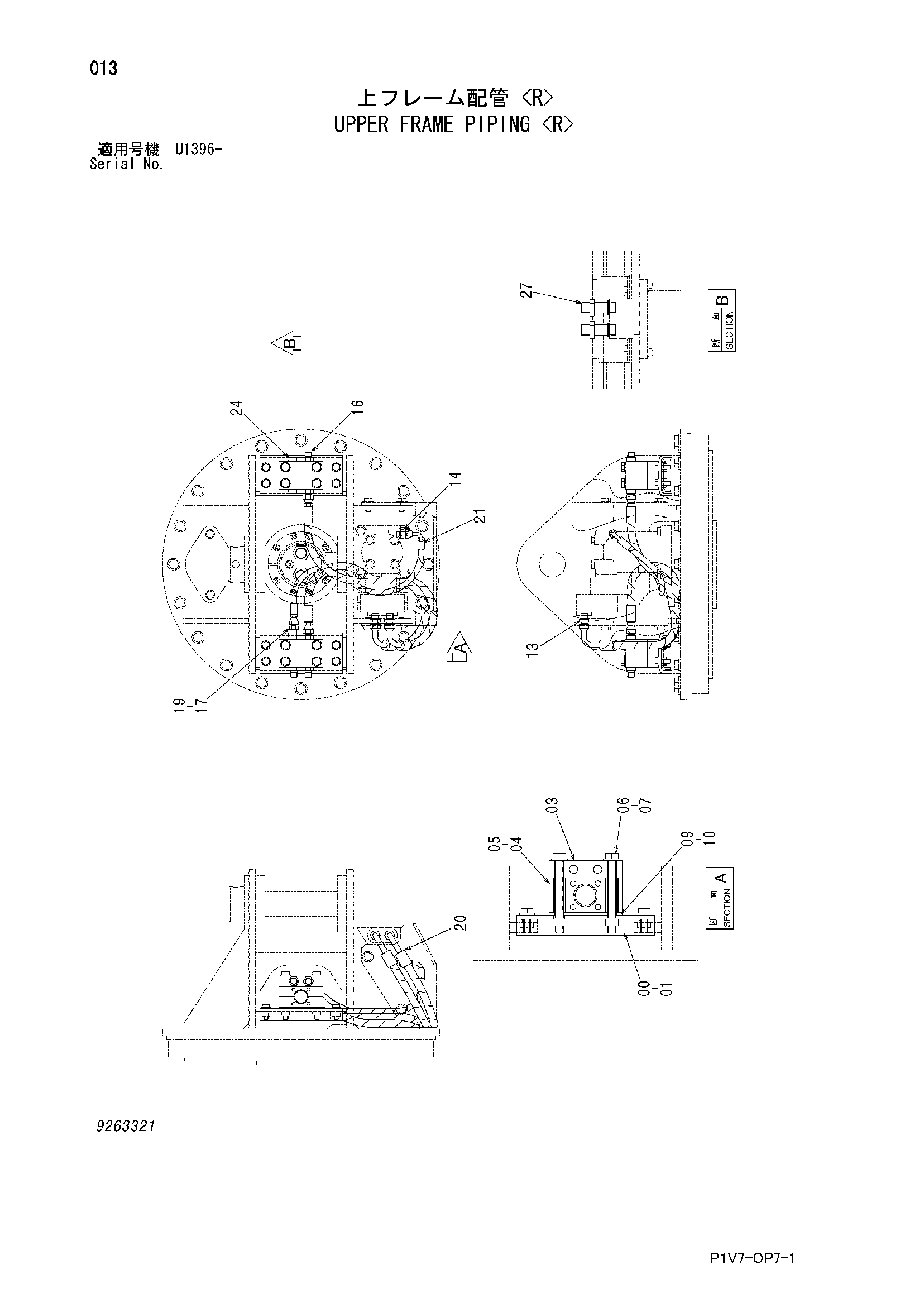

Заводская схема «Верхний рама трубопроводы <R>» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9766005 | Кронштейн | 2 |
| 01 | J271030 | Болт с шайбой | 8 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 3107750 | Блок | 2 |
| 04 | 4652708 | Хомут | 4 |
| 05 | 4652802 | Проставка | 8 |
| 06 | J921202 | Болт | 8 |
| 07 | A590112 | Плоская шайба | 8 |
| 09 | 4652938 | Регулировочная шайба 1.0mm | 4 |
| 10 | 4652939 | Регулировочная шайба 2.0mm | 4 |
| 13 | 94-1302 | Адаптер | 2 |
| 14 | 4042030 | Адаптер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4042031 | Адаптер | 5 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4263446 | Переходник S | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4042030 | Адаптер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 9263697 | Шланг в сборе | 2 |
| 20A | 4647657 | Шланг | 1 |
| 20B | 4327315 | Защитный кожух | 2 |
| 21 | 9263698 | Шланг в сборе | 1 |
| 21A | 4163064 | Шланг | 1 |
| 21B | 4327315 | Защитный кожух | 1 |
| 24 | A885003 | Пробка | 2 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4178379 | Адаптер | 2 |
| 27A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
