Трубопроводы системы смазки (стрела) — HITACHI ZX330-3

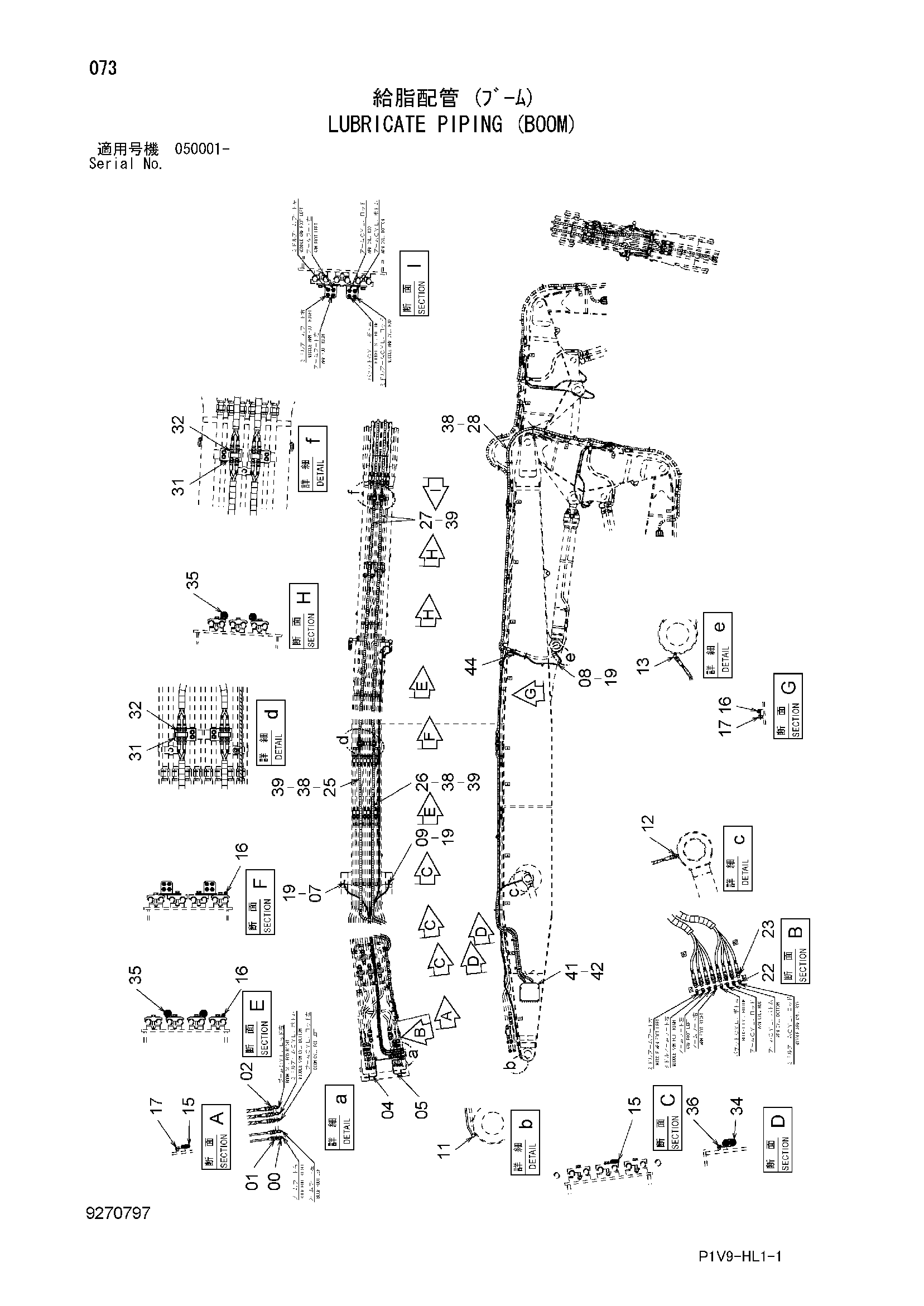

Заводская схема «Трубопроводы системы смазки (стрела)» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J75482 | Пресс-маслёнка | 5 |
| 01 | 4360981 | Штуцер трубки | 2 |
| 02 | 4154651 | Адаптер | 3 |
| 04 | 4654773 | Трубка | 1 |
| 05 | 4654774 | Трубка | 1 |
| 07 | 4449710 | Шланг | 1 |
| 08 | 4611464 | Шланг | 1 |
| 09 | 4486020 | Шланг | 1 |
| 11 | 4345297 | Штуцер трубки | 2 |
| 12 | 4154651 | Адаптер | 2 |
| 13 | 4154655 | Угловой штуцер | 1 |
| 15 | 4259817 | Зажим | 3 |
| 16 | 4190275 | Зажим | 5 |
| 17 | J271016 | Болт с шайбой | 2 |
| 17A | J901016 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 19 | 4327293 | Защитный кожух | 26 |
| 22 | 4148896 | Пресс-маслёнка | 8 |
| 23 | 4154651 | Адаптер | 8 |
| 25 | 4647850 | Шланг | 4 |
| 26 | 4613749 | Шланг | 4 |
| 27 | 4484100 | Шланг | 8 |
| 28 | 4449711 | Шланг | 8 |
| 31 | 8096858 | Блок | 4 |
| 32 | 4154651 | Адаптер | 32 |
| 34 | 4470169 | Зажим | 2 |
| 35 | 4190264 | Зажим | 10 |
| 36 | J271016 | Болт с шайбой | 2 |
| 36A | J901016 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 38 | 4487203 | Защитный кожух | 4 |
| 39 | 4487204 | Защитный кожух | 6 |
| 41 | 4487202 | Крышка | 1 |
| 42 | J271225 | Болт с шайбой | 4 |
| 42A | J901225 | Болт | 1 |
| 42B | J222012 | Шайба | 1 |
| 44 | 4121859 | Ленточный зажим | 20 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
