Хигх-моунт кабина лестница (1.0m) — HITACHI ZX330-3

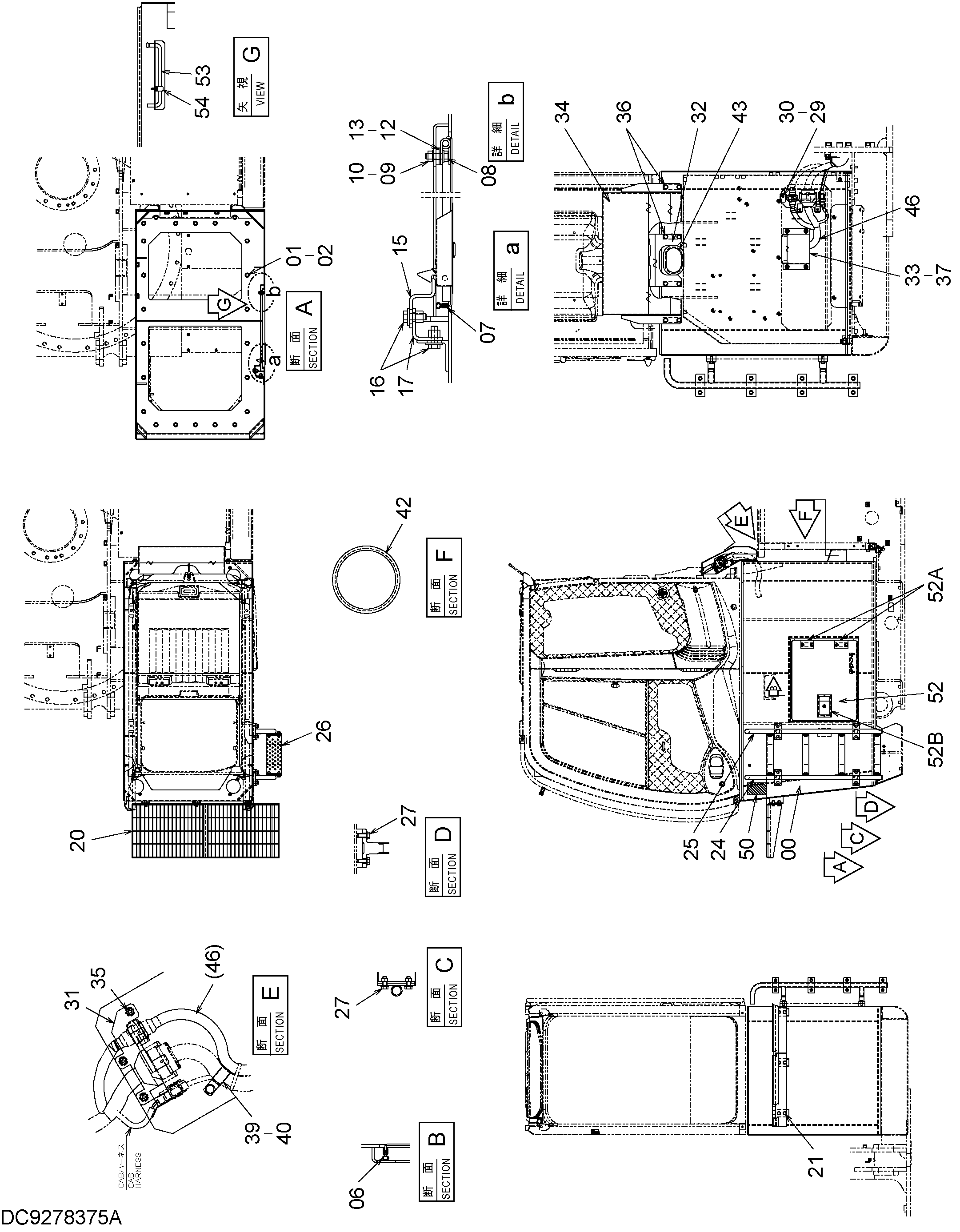

Заводская схема «Хигх-моунт кабина лестница (1.0m)» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8109607 | Стойка | 1 |
| 01 | J921235 | Болт | 24 |
| 02 | 4249324 | Шайба | 24 |
| 06 | 4465722 | Уплотнительная окантовка | 2 |
| 07 | 4465725 | Уплотнительная окантовка | 1 |
| 08 | J271035 | Болт с шайбой | 4 |
| 08A | J901035 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | J950010 | Гайка | 4 |
| 10 | A590110 | Плоская шайба | 4 |
| 12 | 4454317 | Регулировочная шайба | 2 |
| 13 | 4454316 | Регулировочная шайба | 2 |
| 15 | 4351140 | Ограничитель | 1 |
| 16 | J281235 | Болт с шайбой | 4 |
| 16A | J901235 | Болт | 1 |
| 16B | 4249324 | Шайба | 1 |
| 17 | 9758955 | Кронштейн | 1 |
| 20 | 7042792 | Ступень | 1 |
| 21 | J271235 | Болт с шайбой | 6 |
| 21A | J901235 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 24 | 8088765 | Лестница | 1 |
| 25 | 8088766 | Лестница | 1 |
| 26 | 8088764 | Ступень | 4 |
| 27 | J271230 | Болт с шайбой | 24 |
| 27A | J901230 | Болт | 1 |
| 27B | J222012 | Шайба | 1 |
| 29 | J900812 | Болт | 3 |
| 30 | A590108 | Плоская шайба | 3 |
| 31 | 8108535 | Кронштейн | 1 |
| 32 | 8108534 | Кронштейн | 1 |
| 33 | 3109835 | Крышка | 1 |
| 34 | 7052363 | Крышка | 1 |
| 35 | J260816 | Болт с шайбой | 3 |
| 35A | J900816 | Болт | 1 |
| 35B | A590108 | Плоская шайба | 1 |
| 36 | J271020 | Болт с шайбой | 8 |
| 36A | J901020 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 37 | J271025 | Болт с шайбой | 4 |
| 37A | J901025 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 39 | 4190264 | Зажим | 1 |
| 40 | J271020 | Болт с шайбой | 1 |
| 40A | J901020 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
| 42 | 4667027 | Резиновая втулка | 1 |
| 43 | 4667028 | Резиновая втулка | 1 |
| 46 | 9278336 | Пилот-пипинг (1.0m) | 1 |
| 50 | 3112148 | Предупреждающая табличка | 1 |
| 52 | 7055504 | Дверь | 1 |
| 52A | 4361766 | Замок | 1 |
| 53 | 4639112 | Стойка | 1 |
| 54 | 4647195 | Держатель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
