Трубопроводы системы смазки (рукоять) — HITACHI ZX330-3

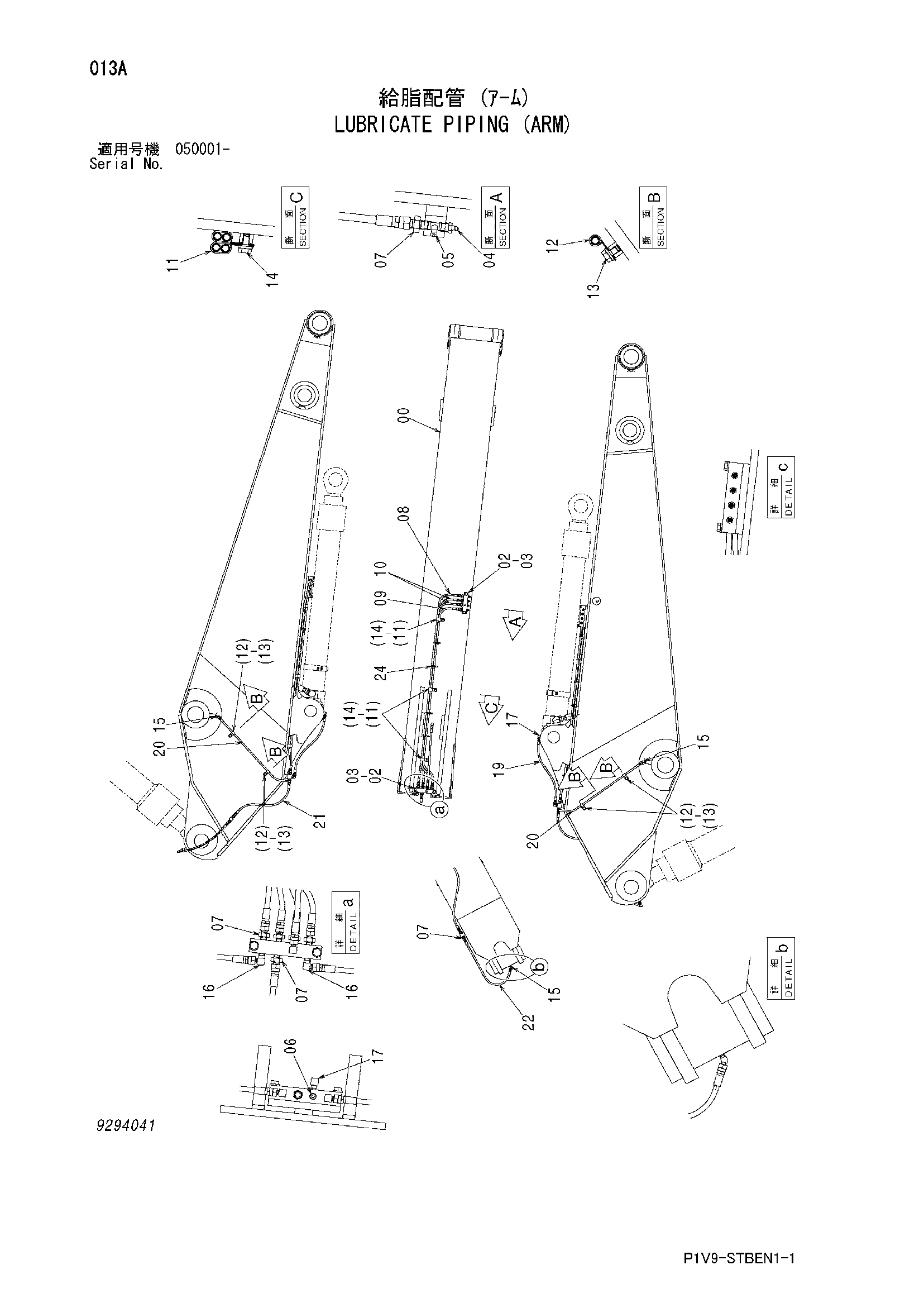

Заводская схема «Трубопроводы системы смазки (рукоять)» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7055478 | Рукоять | 1 |
| 02 | 4678049 | Блок | 2 |
| 03 | J271050 | Болт с шайбой | 4 |
| 03A | J901050 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | J75482 | Пресс-маслёнка | 4 |
| 05 | 94-2010 | Пробка | 1 |
| 06 | 94-2011 | Пробка | 1 |
| 07 | 4154651 | Адаптер | 11 |
| 08 | 9278180 | Шланг в сборе | 1 |
| 08A | 4670918 | Шланг | 1 |
| 08B | 4327293 | Защитный кожух | 4 |
| 09 | 9174423 | Шланг в сборе | 1 |
| 09A | 4408485 | Шланг | 1 |
| 09B | 4327293 | Защитный кожух | 3 |
| 10 | 9265335 | Шланг в сборе | 2 |
| 10A | 4656514 | Шланг | 1 |
| 10B | 4327293 | Защитный кожух | 3 |
| 11 | 4190292 | Зажим | 3 |
| 12 | 4190275 | Зажим | 4 |
| 13 | J271016 | Болт с шайбой | 4 |
| 13A | J901016 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | J271020 | Болт с шайбой | 3 |
| 14A | J901020 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | 4298745 | Угловой штуцер | 3 |
| 16 | 4154656 | Угловой штуцер | 2 |
| 17 | 4298746 | Угловой штуцер | 2 |
| 19 | 9197588 | Шланг в сборе | 1 |
| 19A | 4437282 | Шланг | 1 |
| 19B | 4327293 | Защитный кожух | 1 |
| 20 | 9275034 | Шланг в сборе | 2 |
| 20A | 4660567 | Шланг | 1 |
| 20B | 4327293 | Защитный кожух | 3 |
| 21 | 9275036 | Шланг в сборе | 1 |
| 21A | 4269798 | Шланг | 1 |
| 21B | 4327293 | Защитный кожух | 2 |
| 22 | 9231818 | Шланг в сборе | 1 |
| 22A | 4269796 | Шланг | 1 |
| 22B | 4327293 | Защитный кожух | 1 |
| 24 | 4055312 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
