Шланг раптуре клапан трубопроводы (верхняя платформа)(стрела) — HITACHI ZX330-3

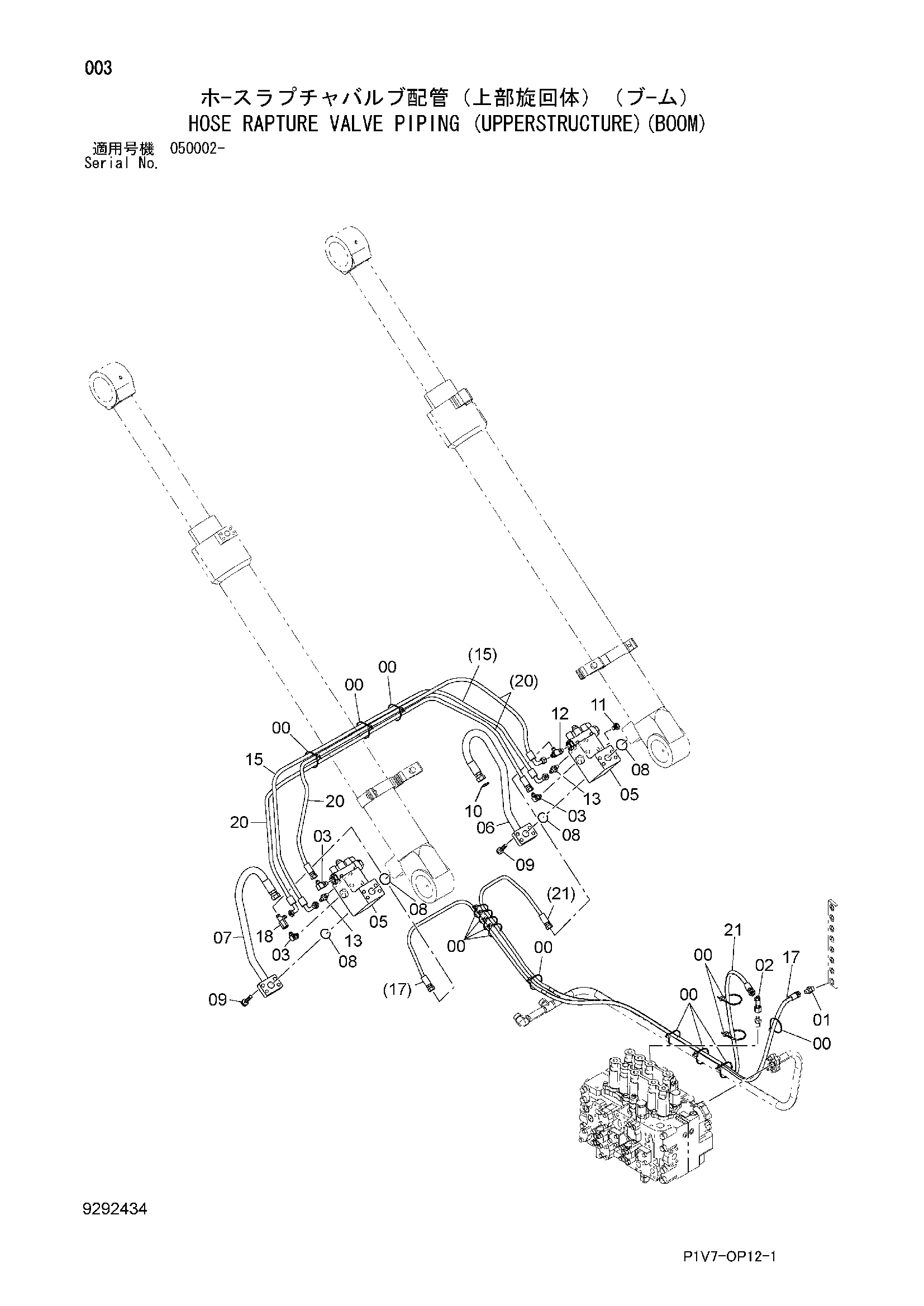

Заводская схема «Шланг раптуре клапан трубопроводы (верхняя платформа)(стрела)» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4055312 | Ленточный зажим | 16 |
| 01 | A852133 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4208910 | Тройник | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | A852323 | Угловой штуцер | 3 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4486034 | Удерживающий клапан | 2 |
| 06 | 4644693 | Трубка | 1 |
| 07 | 4644690 | Трубка | 1 |
| 08 | 984614 | Уплотнительное кольцо | 4 |
| 09 | 4486916 | Болт с внутренним шестигранником | 8 |
| 10 | 4187328 | Уплотнительное кольцо | 2 |
| 11 | 4435299 | Пробка | 1 |
| 11A | 4506416 | Уплотнительное кольцо | 1 |
| 12 | A852423 | Тройник | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | A852122 | Адаптер | 2 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4655568 | Шланг | 1 |
| 17 | 9264836 | Шланг в сборе | 1 |
| 17A | 4618390 | Шланг | 1 |
| 17B | 4327293 | Защитный кожух | 10 |
| 18 | 4246672 | Соединительный штуцер | 1 |
| 20 | 9258185 | Шланг в сборе | 2 |
| 20A | 4628865 | Шланг | 1 |
| 20B | 4327293 | Защитный кожух | 2 |
| 21 | 9275767 | Шланг в сборе | 1 |
| 21A | 4668444 | Шланг | 1 |
| 21B | 4327293 | Защитный кожух | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
