Пилотные гидролинии (слидинг кабина)(2) — HITACHI ZX330-3

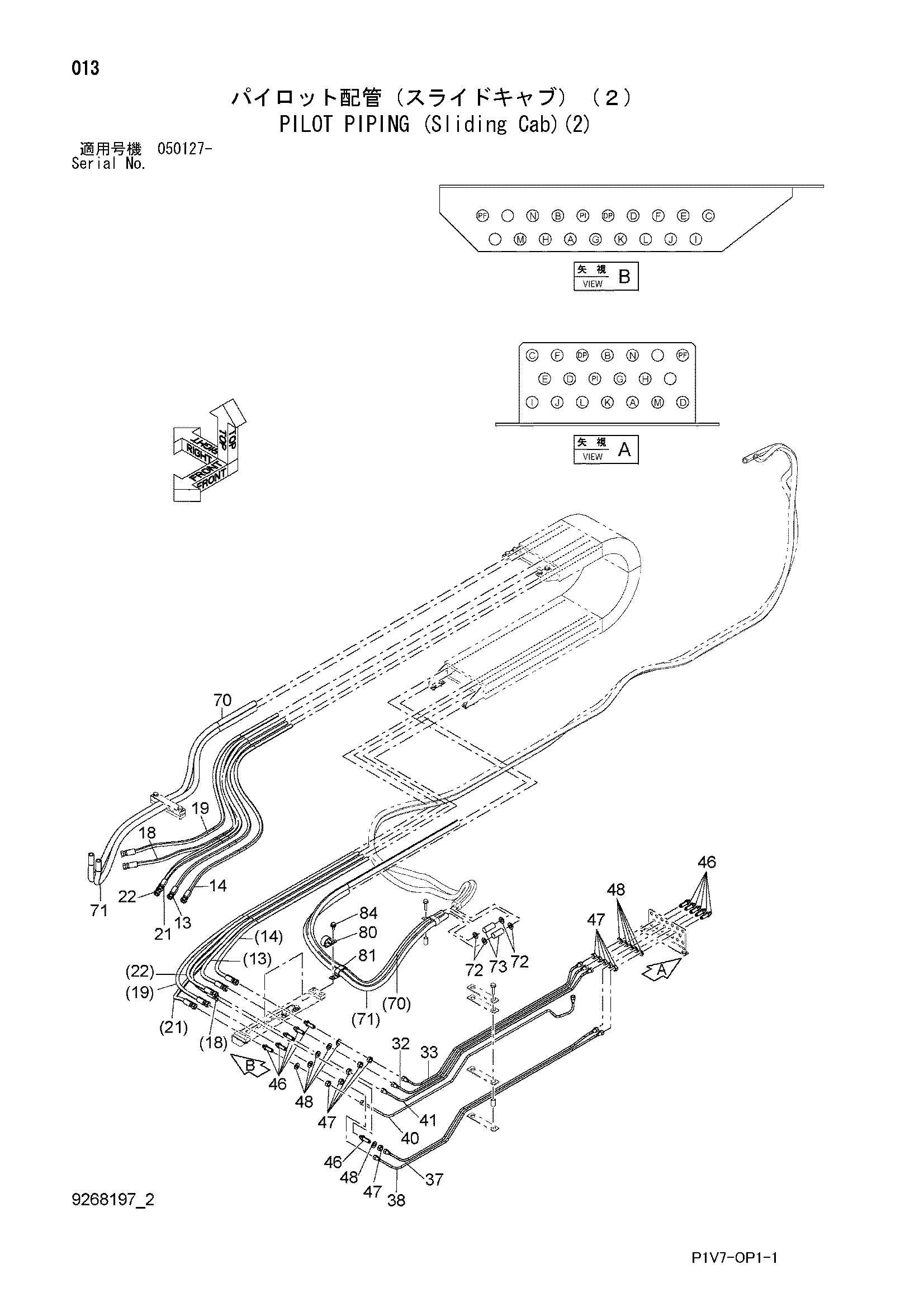

Заводская схема «Пилотные гидролинии (слидинг кабина)(2)» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 13 | 4656026 | Шланг (D) | 1 |
| 14 | 4455948 | Шланг (E) | 1 |
| 18 | 4640244 | Шланг (G) | 1 |
| 19 | 4470015 | Шланг (H) | 1 |
| 21 | 4484601 | Шланг (PF) | 1 |
| 22 | 4661976 | Шланг (PI) | 1 |
| 32 | 4661564 | Трубка (D) | 1 |
| 33 | 4661565 | Трубка (E) | 1 |
| 37 | 4661567 | Трубка (G) | 1 |
| 38 | 4661568 | Трубка (H) | 1 |
| 40 | 4661575 | Трубка (PF) | 1 |
| 41 | 4661576 | Трубка (PI) | 1 |
| 46 | 4468268 | Адаптер | 11 |
| 47 | J952014 | Гайка | 11 |
| 48 | A590114 | Плоская шайба | 11 |
| 70 | 4436638 | Водяной шланг | 1 |
| 71 | 4259545 | Водяной шланг | 1 |
| 72 | 4514699 | Хомут шланга | 4 |
| 73 | 4347396 | Соединение трубка | 2 |
| 80 | 4190291 | Зажим | 1 |
| 81 | 4192034 | Зажим | 1 |
| 84 | J271025 | Болт с шайбой | 1 |
| 84A | J901025 | Болт | 1 |
| 84B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
