Гидромотор трубопроводы (90L насос) — HITACHI ZX330-3

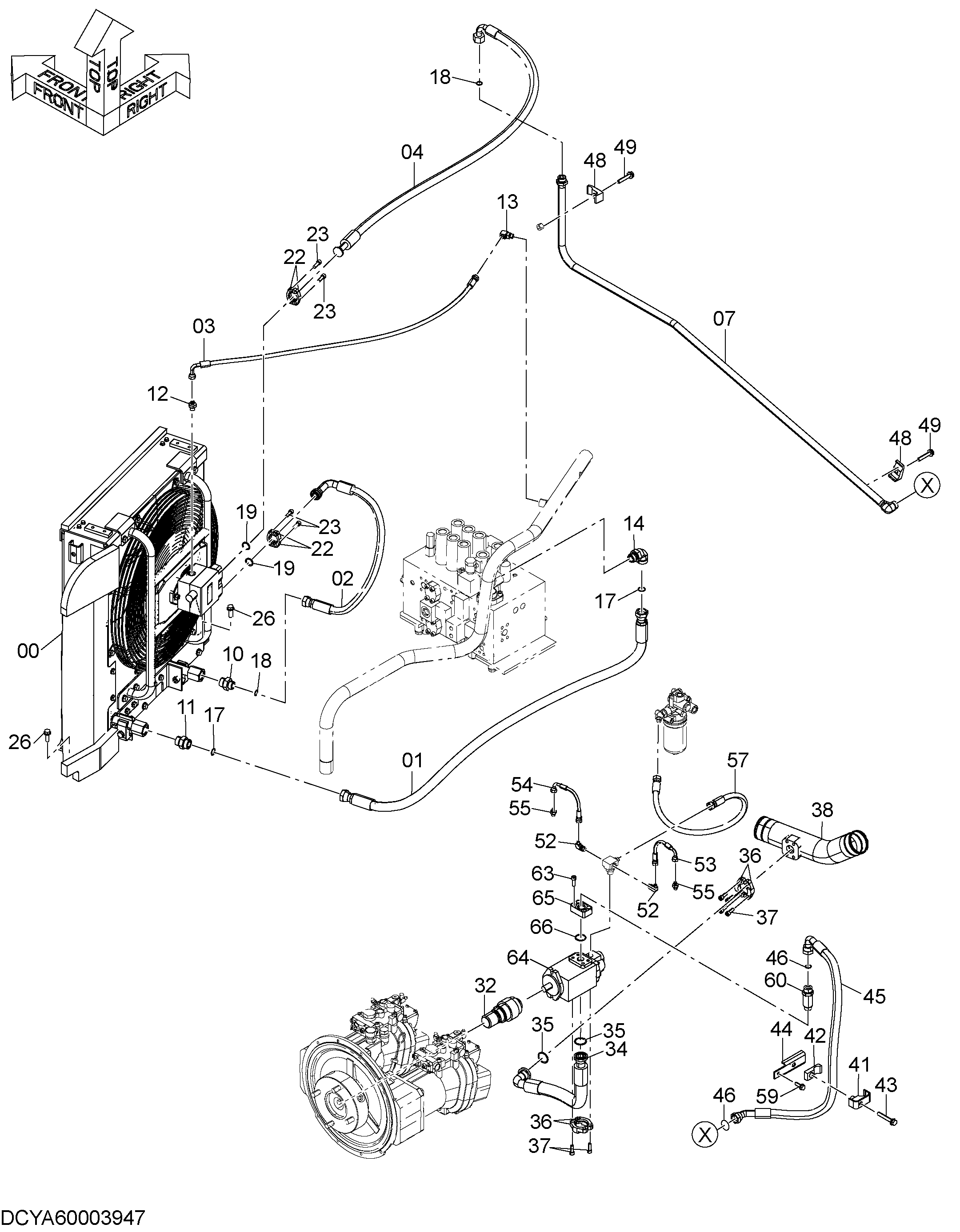

Заводская схема «Гидромотор трубопроводы (90L насос)» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA60003944 | Оилкоолер | 1 |
| 01 | YA00005349 | Шланг | 1 |
| 02 | YA00005350 | Шланг | 1 |
| 03 | 4244546 | Шланг | 1 |
| 04 | YA00005352 | Шланг | 1 |
| 07 | YA40003524 | Трубка | 1 |
| 10 | A853186 | Адаптер | 1 |
| 10A | 4506429 | Уплотнительное кольцо | 1 |
| 11 | A853188 | Адаптер | 1 |
| 11A | 4506429 | Уплотнительное кольцо | 1 |
| 12 | 4489343 | Адаптер | 1 |
| 12A | 4506416 | Уплотнительное кольцо | 1 |
| 13 | A852333 | Угловой штуцер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | A853388 | Угловой штуцер | 1 |
| 14A | 4506429 | Уплотнительное кольцо | 1 |
| 17 | 4187328 | Уплотнительное кольцо | 2 |
| 18 | 4187308 | Уплотнительное кольцо | 2 |
| 19 | 971489 | Уплотнительное кольцо | 2 |
| 22 | 986910 | Разъёмный фланец | 4 |
| 23 | M341030 | Болт с внутренним шестигранником | 8 |
| 26 | J271240 | Болт с шайбой | 8 |
| 26A | J901240 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
| 32 | 3096211 | Вал центральный | 1 |
| 34 | 4664868 | Шланг | 1 |
| 35 | 4508805 | Уплотнительное кольцо | 2 |
| 36 | 4024049 | Разъёмный фланец | 4 |
| 37 | J781030 | Болт с внутренним шестигранником | 8 |
| 38 | 8107317 | Всасывающая трубка | 1 |
| 41 | 8085521 | Хомут | 1 |
| 42 | 4462051 | Резиновая прокладка | 1 |
| 43 | J271280 | Болт с шайбой | 1 |
| 43A | J901280 | Болт | 1 |
| 43B | J222012 | Шайба | 1 |
| 44 | 9767257 | Кронштейн | 1 |
| 45 | YA60000146 | В сборе шланг | 1 |
| 45A | 4664869 | Шланг | 1 |
| 45B | 4446406 | Защитный кожух | 1 |
| 46 | 4187308 | Уплотнительное кольцо | 2 |
| 48 | 4190126 | Хомут трубки | 2 |
| 49 | J271265 | Болт с шайбой | 2 |
| 49A | J901265 | Болт | 1 |
| 49B | J222012 | Шайба | 1 |
| 52 | A852322 | Угловой штуцер | 2 |
| 52A | 957366 | Уплотнительное кольцо | 1 |
| 53 | 4217379 | Шланг | 1 |
| 54 | 4462291 | Шланг | 1 |
| 55 | A852122 | Адаптер | 2 |
| 55A | 957366 | Уплотнительное кольцо | 1 |
| 57 | 4229830 | Шланг | 1 |
| 59 | J271035 | Болт с шайбой | 1 |
| 59A | J901035 | Болт | 1 |
| 59B | J222010 | Шайба | 1 |
| 60 | 4204661 | Адаптер | 1 |
| 60A | 4506424 | Уплотнительное кольцо | 1 |
| 63 | J781030 | Болт с внутренним шестигранником | 4 |
| 64 | 9321389 | Насос | 1 |
| 64A1 | 4677898 | Комплект уплотнений | 1 |
| 65 | 3107150 | Фланец | 1 |
| 66 | A811035 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
