Стрела — HITACHI ZX330-3

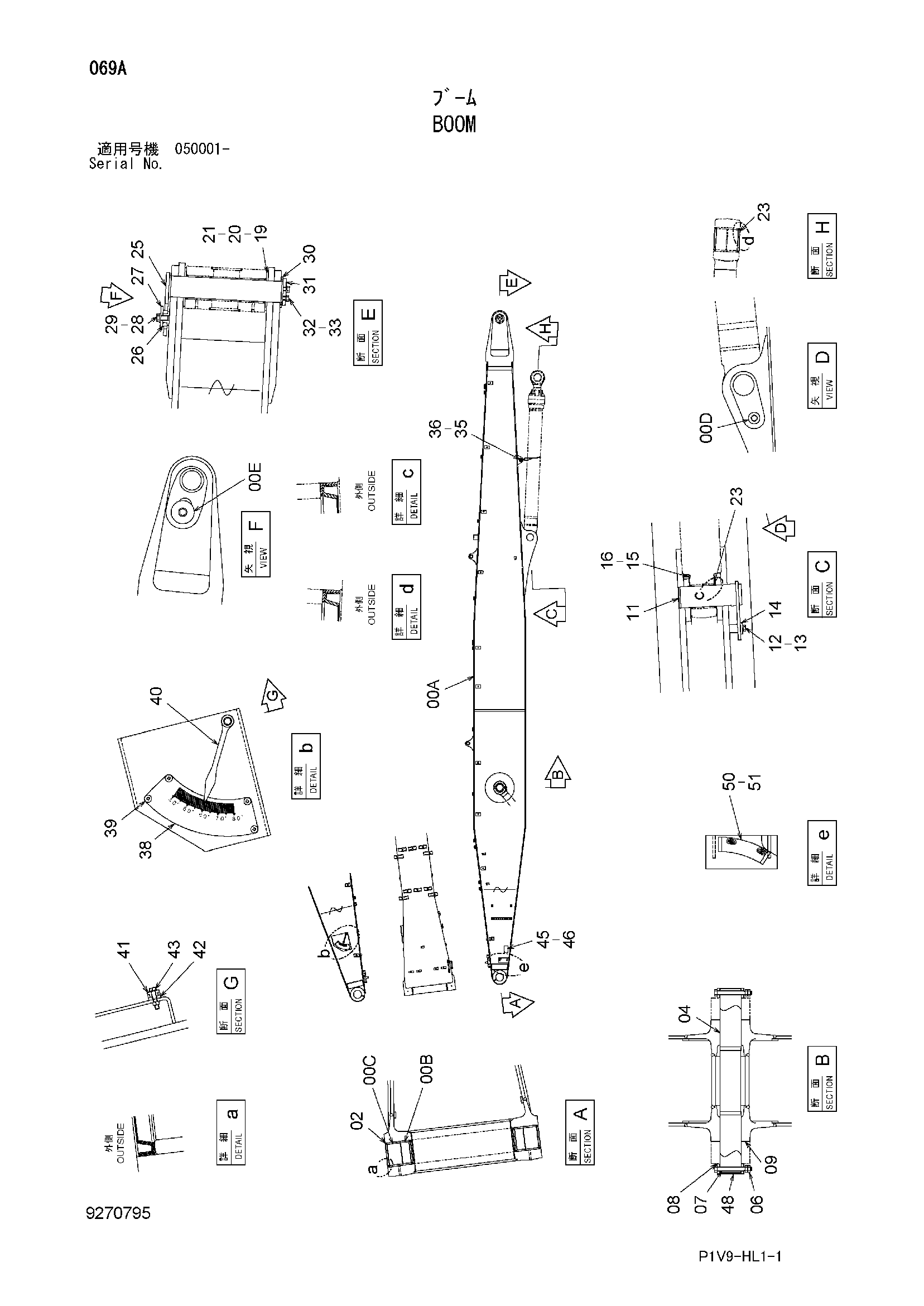

Заводская схема «Стрела» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7051522 | Стрела | 1 |
| 00A | 6025114 | Стрела | 1 |
| 00B | 4381855 | Втулка | 2 |
| 00C | 4443884 | Втулка | 2 |
| 00D | 4438594 | Седло винта | 2 |
| 00E | 4611731 | Ограничитель | 1 |
| 02 | 4085479 | Пылезащитное уплотнение | 2 |
| 04 | 3079491 | Палец | 1 |
| 06 | J950020 | Гайка | 4 |
| 07 | 4435584 | Стопорный палец | 2 |
| 08 | 4445637 | Упорная пластина 1.0mm | 2 |
| 09 | 4450015 | Упорная пластина 1.0mm | 2 |
| 11 | 8080628 | Палец | 1 |
| 12 | J921840 | Болт | 1 |
| 13 | J257218 | Пружинная шайба | 1 |
| 14 | 4441471 | Пластина | 1 |
| 15 | 4445635 | Упорная пластина 1.0mm | 2 |
| 16 | 4445636 | Упорная пластина 2.0mm | 1 |
| 19 | 4445635 | Упорная пластина 1.0mm | 2 |
| 20 | 4445636 | Упорная пластина 2.0mm | 1 |
| 21 | 4460373 | Упорная пластина 1.5mm | 1 |
| 23 | 4085479 | Пылезащитное уплотнение | 4 |
| 25 | 8092014 | Палец | 1 |
| 26 | 4611688 | Блок | 1 |
| 27 | 4611733 | Пластина | 1 |
| 28 | J922245 | Болт | 1 |
| 29 | J222022 | Шайба | 1 |
| 30 | 4611648 | Проставка | 1 |
| 31 | 4611642 | Ограничитель | 1 |
| 32 | J921850 | Болт | 3 |
| 33 | J222018 | Шайба | 3 |
| 35 | 4464885 | Канат провод | 1 |
| 36 | 4048480 | Серьга | 2 |
| 38 | 3095539 | Информационная табличка | 1 |
| 39 | J650614 | Винт | 4 |
| 40 | 4475949 | Поинтер | 1 |
| 41 | 4475950 | Проставка | 1 |
| 42 | 4475951 | Шайба | 1 |
| 43 | J260840 | Болт с шайбой | 1 |
| 43A | J900840 | Болт | 1 |
| 43B | A590108 | Плоская шайба | 1 |
| 45 | 3092491 | Информационная табличка | 1 |
| 46 | M492564 | Приводной винт | 4 |
| 48 | 4662435 | Ограничитель | 2 |
| 50 | 3097256 | Кулачок | 1 |
| 51 | M470616 | Винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
