Трубопроводы системы смазки — HITACHI ZX330

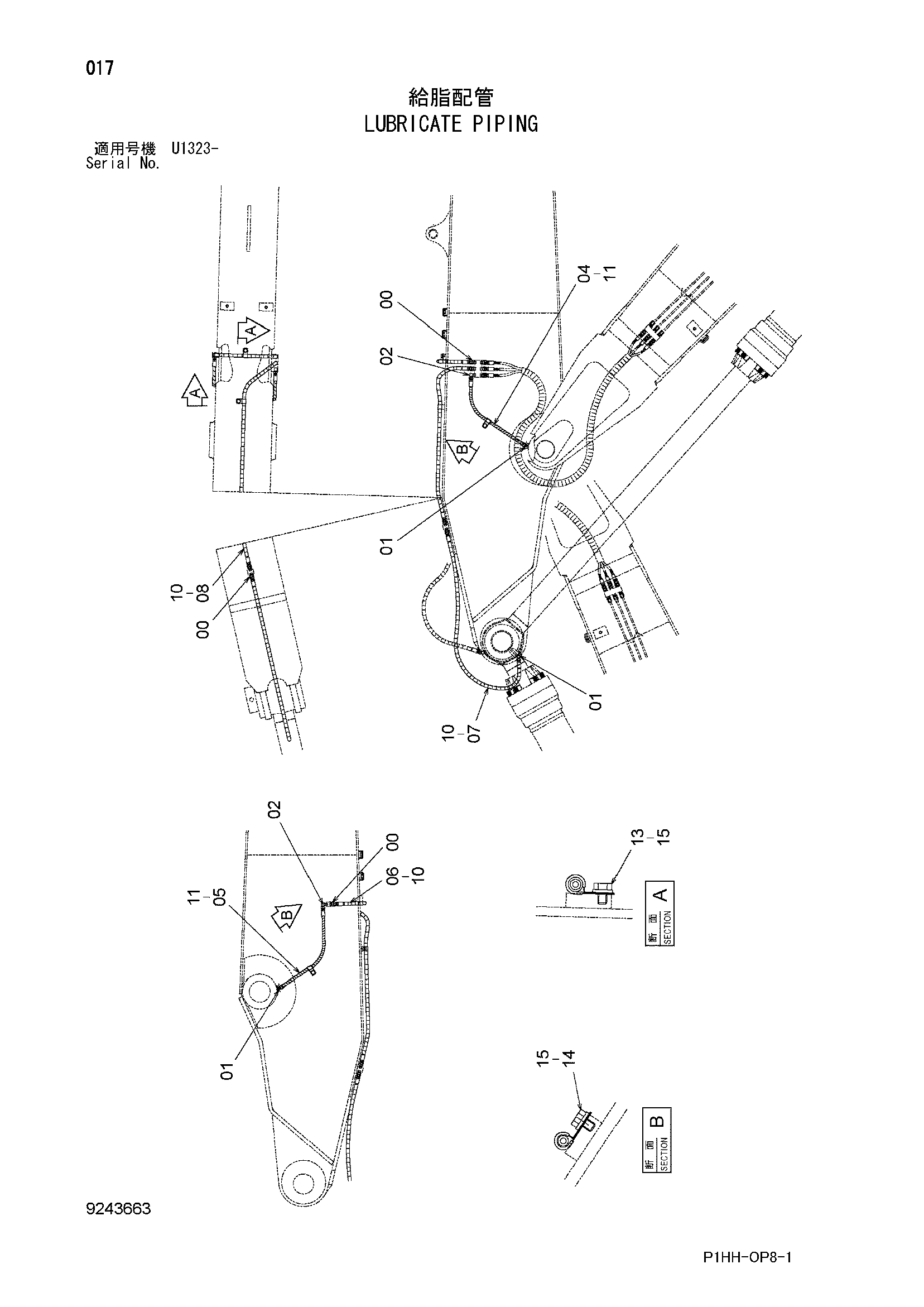

Заводская схема «Трубопроводы системы смазки» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4154651 | Адаптер | 8 |
| 01 | 4298745 | Угловой штуцер | 3 |
| 02 | 4154656 | Угловой штуцер | 2 |
| 04 | 4442331 | Шланг | 1 |
| 05 | 4437282 | Шланг | 1 |
| 06 | 4437292 | Шланг | 1 |
| 07 | 4605045 | Шланг | 1 |
| 08 | 4449885 | Шланг | 1 |
| 10 | 4605137 | Защитный кожух | 3 |
| 11 | 4327293 | Защитный кожух | 2 |
| 13 | 4190253 | Зажим | 2 |
| 14 | 4190275 | Зажим | 2 |
| 15 | J271016 | Болт с шайбой | 4 |
| 15A | J901016 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
