Верхний рама трубопроводы (хангинг тип)<GB40RH, GB80RH> — HITACHI ZX330

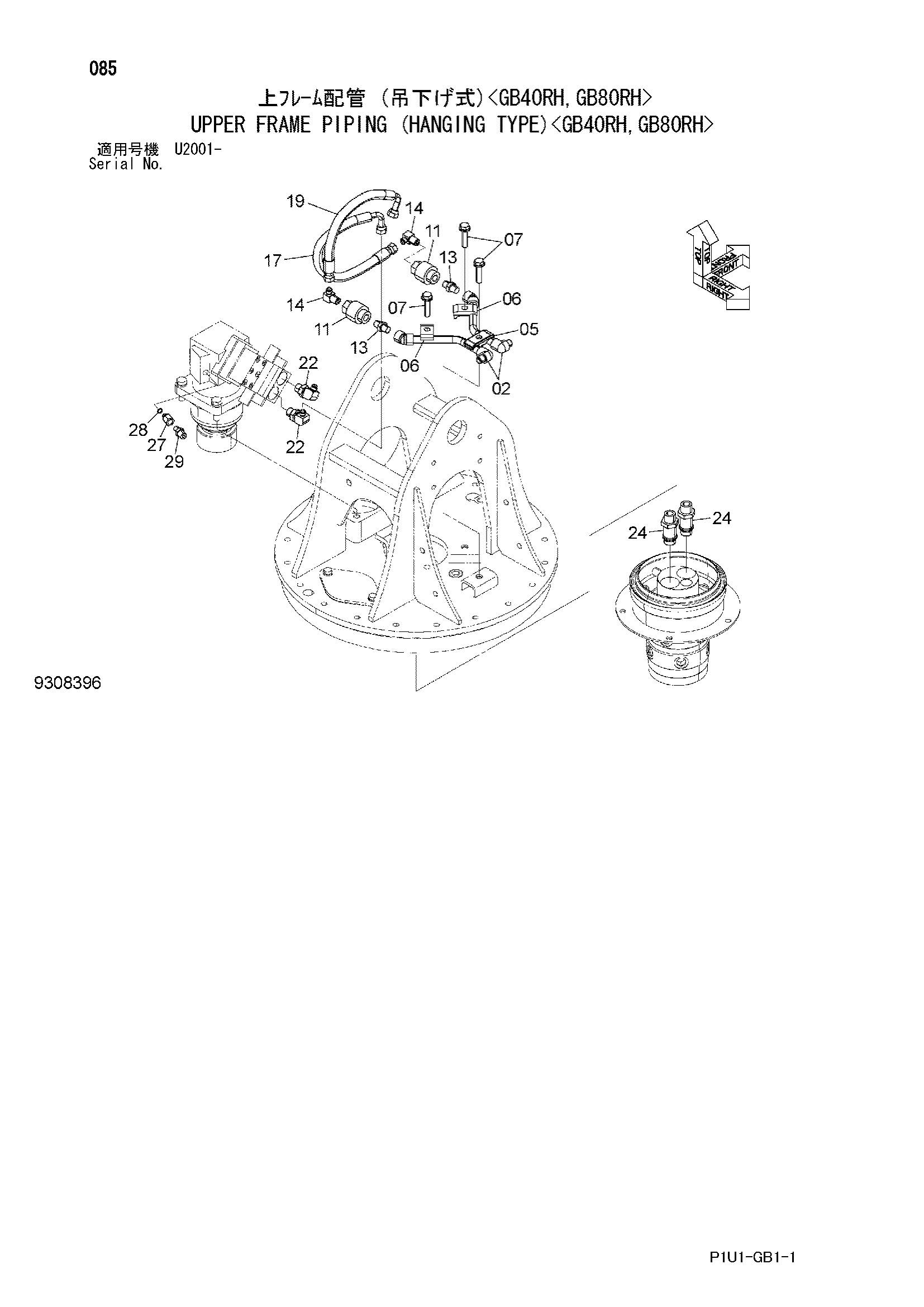

Заводская схема «Верхний рама трубопроводы (хангинг тип)<GB40RH, GB80RH>» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9771015 | Трубка | 2 |
| 05 | 4189858 | Хомут трубки | 1 |
| 06 | 4190124 | Хомут трубки | 2 |
| 07 | J271255 | Болт с шайбой | 3 |
| 07A | J901255 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 11 | 4188602 | Клапан словретер | 2 |
| 13 | 94-1702 | Адаптер | 2 |
| 14 | 4154657 | Угловой штуцер | 2 |
| 17 | 4315333 | Шланг | 1 |
| 19 | 4315331 | Шланг | 1 |
| 22 | A852343 | Угловой штуцер | 2 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 4178379 | Адаптер | 2 |
| 24A | 4506424 | Уплотнительное кольцо | 1 |
| 27 | 4094535 | Адаптер | 1 |
| 28 | 4510185 | Уплотнительное кольцо | 1 |
| 29 | 4124754 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
