Рукоять (2) — HITACHI ZX330

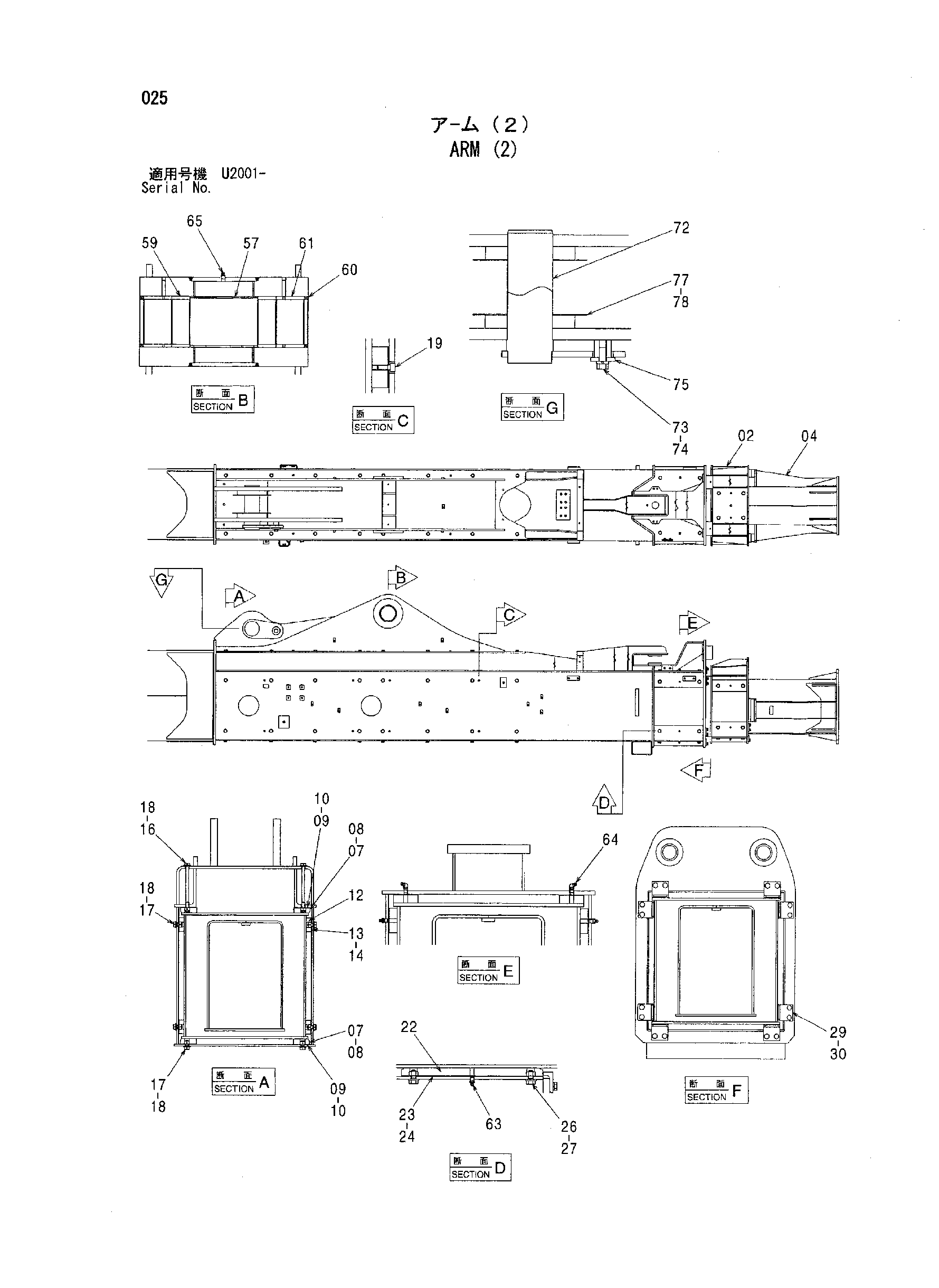

Заводская схема «Рукоять (2)» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	9219067	Секонд рукоять (1), (2)	1
04	9219066	Третий рукоять	1
07	8089712	Пластина скольжение	4
08	8089713	Пластина скольжение	4
09	3096205	Регулировочная шайба 1.0mm	8
10	3096206	Регулировочная шайба 0.5mm	8
12	8089714	Пластина скольжение	8
13	3096203	Регулировочная шайба 1.0mm	8
14	3096204	Регулировочная шайба 0.5mm	8
16	J901212	Болт	16
17	J901225	Болт	48
18	J222012	Шайба	64
19	J780616	Болт с внутренним шестигранником	24
22	9759527	Пластина скольжение	8
23	4480794	Регулировочная шайба 0.5mm	8
24	4480795	Регулировочная шайба 1.0mm	8
26	J901225	Болт	16
27	J222012	Шайба	16
29	4480790	Ограничитель	8
30	J011025	Болт с шайбой	16
30	J271025 замена: J901025	Болт с шайбой	16
30	J271025 замена: J222010	Болт с шайбой	16
57	4382146	Проставка	1
59	4381855	Втулка	2
60	4085479	Пылезащитное уплотнение	2
61	4443884	Втулка	2
63	J75481	Пресс-маслёнка	6
64	J75581	Пресс-маслёнка	2
65	94-2010	Пробка	1
72	8080628	Палец	1
73	J921840	Болт	1
74	J257218	Пружинная шайба	1
75	4441471	Пластина	1
77	4445635	Упорная пластина 1.0mm	2
78	4445636	Упорная пластина 2.0mm	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
