Основные гидролинии — HITACHI ZX330

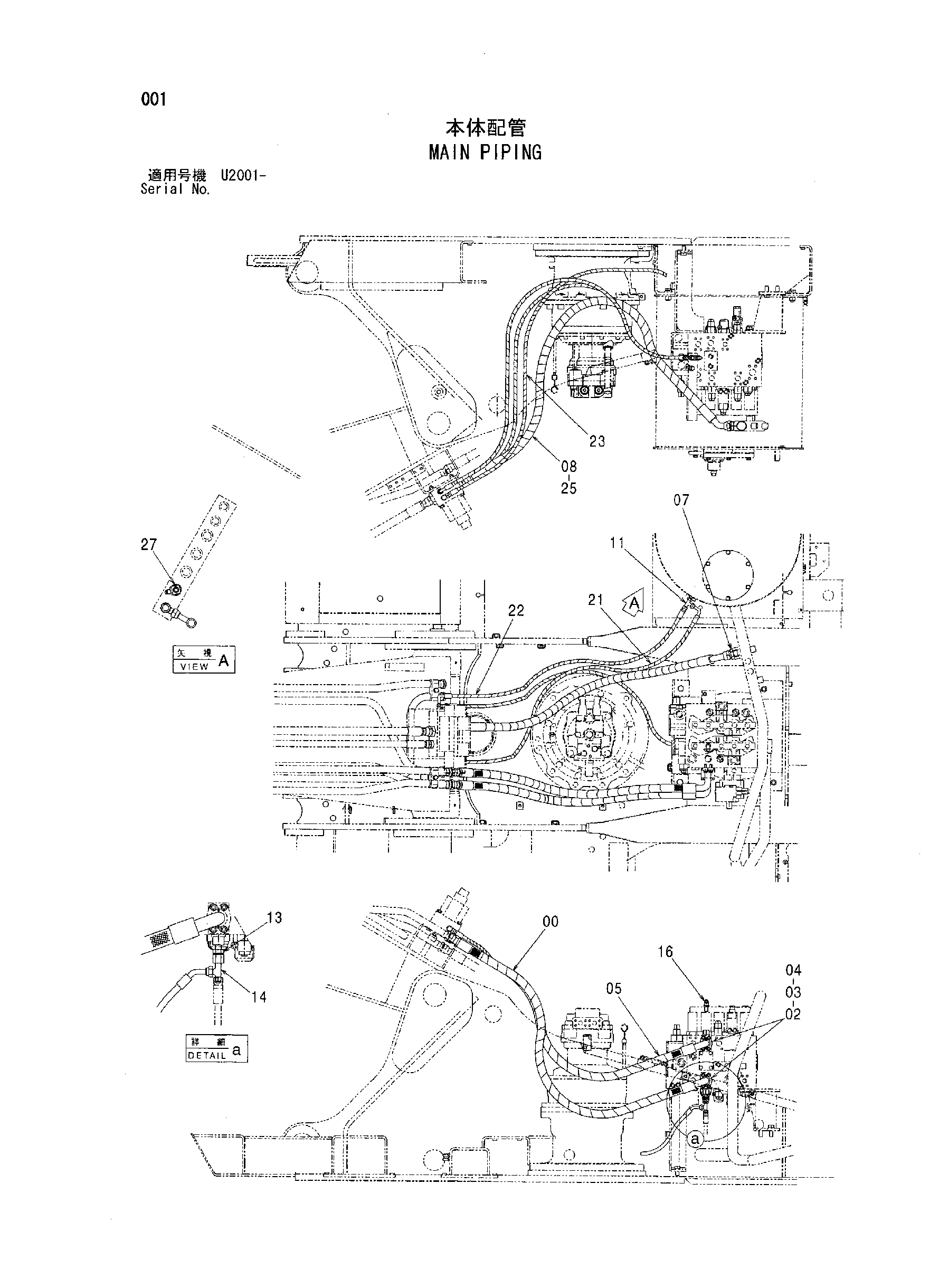

Заводская схема «Основные гидролинии» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9173060 | Шланг в сборе | 1 |
| 00A | 4402781 | Шланг | 1 |
| 00B | 4327294 | Защитный кожух | 6 |
| 02 | 966993 | Уплотнительное кольцо | 2 |
| 03 | 962453 | Разъёмный фланец | 4 |
| 04 | J781030 | Болт с внутренним шестигранником | 8 |
| 05 | 9194288 | Шланг в сборе | 1 |
| 05A | 4439931 | Шланг | 1 |
| 05B | 4327294 | Защитный кожух | 2 |
| 07 | A853188 | Адаптер | 1 |
| 07A | 4506429 | Уплотнительное кольцо | 1 |
| 08 | 9236540 | Шланг | 1 |
| 08A | 4404377 | Шланг | 1 |
| 08B | 4327294 | Защитный кожух | 4 |
| 11 | A852433 | Тройник | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | A852133 | Адаптер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4246672 | Соединительный штуцер | 1 |
| 16 | A852333 | Угловой штуцер | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 9236541 | Шланг | 1 |
| 21A | 4293934 | Шланг | 1 |
| 21B | 4327293 | Защитный кожух | 3 |
| 22 | 9236542 | Шланг | 1 |
| 22A | 4313348 | Шланг | 1 |
| 22B | 4327293 | Защитный кожух | 3 |
| 23 | 9236543 | Шланг | 1 |
| 23A | 4218032 | Шланг | 1 |
| 23B | 4327293 | Защитный кожух | 4 |
| 25 | 4187328 | Уплотнительное кольцо | 1 |
| 27 | 4208909 | Тройник | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
