K стрела <K> — HITACHI ZX330

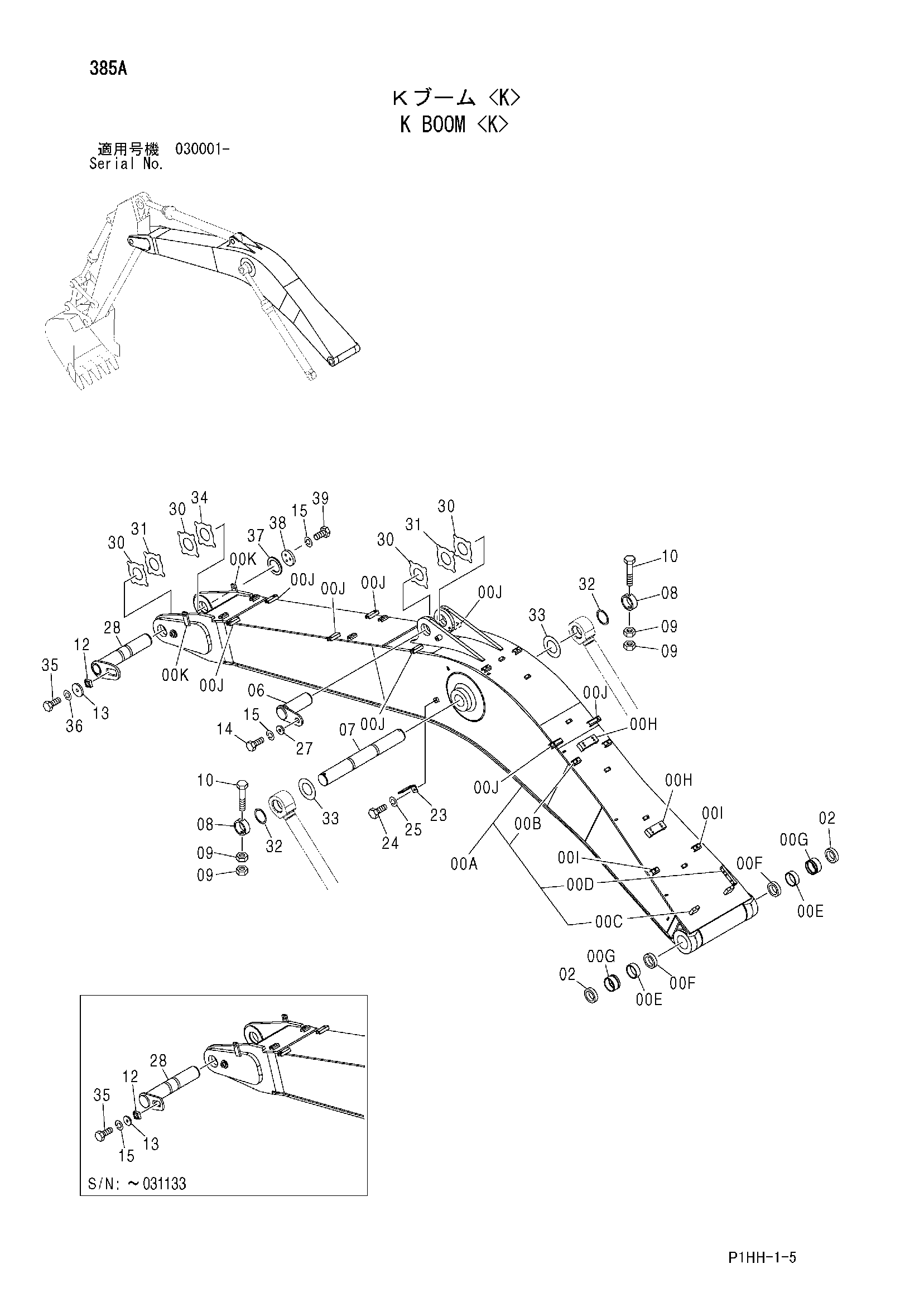

Заводская схема «K стрела <K>» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00B | 9738322 | Седло винта | 8 |
| 00C | 4334594 | Седло винта | 2 |
| 00D | 4208631 | Блок | 1 |
| 00E | 4381855 | Втулка | 2 |
| 00F | 4085479 | Пылезащитное уплотнение | 2 |
| 00G | 4443884 | Втулка | 2 |
| 00H | 4463432 | Седло винта | 2 |
| 00I | 9749939 | Седло винта | 2 |
| 00J | 9750381 | Седло винта | 8 |
| 00K | 9750377 | Седло винта | 2 |
| 02 | 4085479 | Пылезащитное уплотнение | 2 |
| 06 | 8080628 | Палец | 1 |
| 07 | 3079491 | Палец | 1 |
| 08 | 4205110 | Ограничитель | 2 |
| 09 | J950020 | Гайка | 4 |
| 10 | 4435584 | Стопорный палец | 2 |
| 12 | 4424425 | Блок | 1 |
| 12 | 4611688 | Блок | 1 |
| 13 | 4426128 | Пластина | 1 |
| 13 | 4611733 | Пластина | 1 |
| 14 | J921840 | Болт | 1 |
| 15 | J257218 | Пружинная шайба | 2 |
| 15 | J257218 | Пружинная шайба | 4 |
| 23 | 4224631 | Кронштейн | 1 |
| 24 | J901425 | Болт | 1 |
| 25 | A590914 | Пружинная шайба | 1 |
| 27 | 4441471 | Пластина | 1 |
| 28 | 8080995 замена: 8090472 | Палец | 1 |
| 28 | 8090472 замена: 8092014 | Палец | 1 |
| 28 | 8092014 | Палец | 1 |
| 30 | 4445635 | Упорная пластина 1.0 | 4 |
| 31 | 4445636 | Упорная пластина 2.0 | 2 |
| 32 | 4445637 | Упорная пластина 1.0 | 2 |
| 33 | 4450015 | Упорная пластина 1.0 | 2 |
| 34 | 4460373 | Упорная пластина 1.5 | 1 |
| 35 | J921840 | Болт | 1 |
| 35 | J922245 | Болт | 1 |
| 36 | J257222 | Пружинная шайба | 1 |
| 37 | 4611648 | Проставка | 1 |
| 38 | 4611642 | Ограничитель | 1 |
| 39 | J921850 | Болт | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
