Пилотные гидролинии (1) — HITACHI ZX330

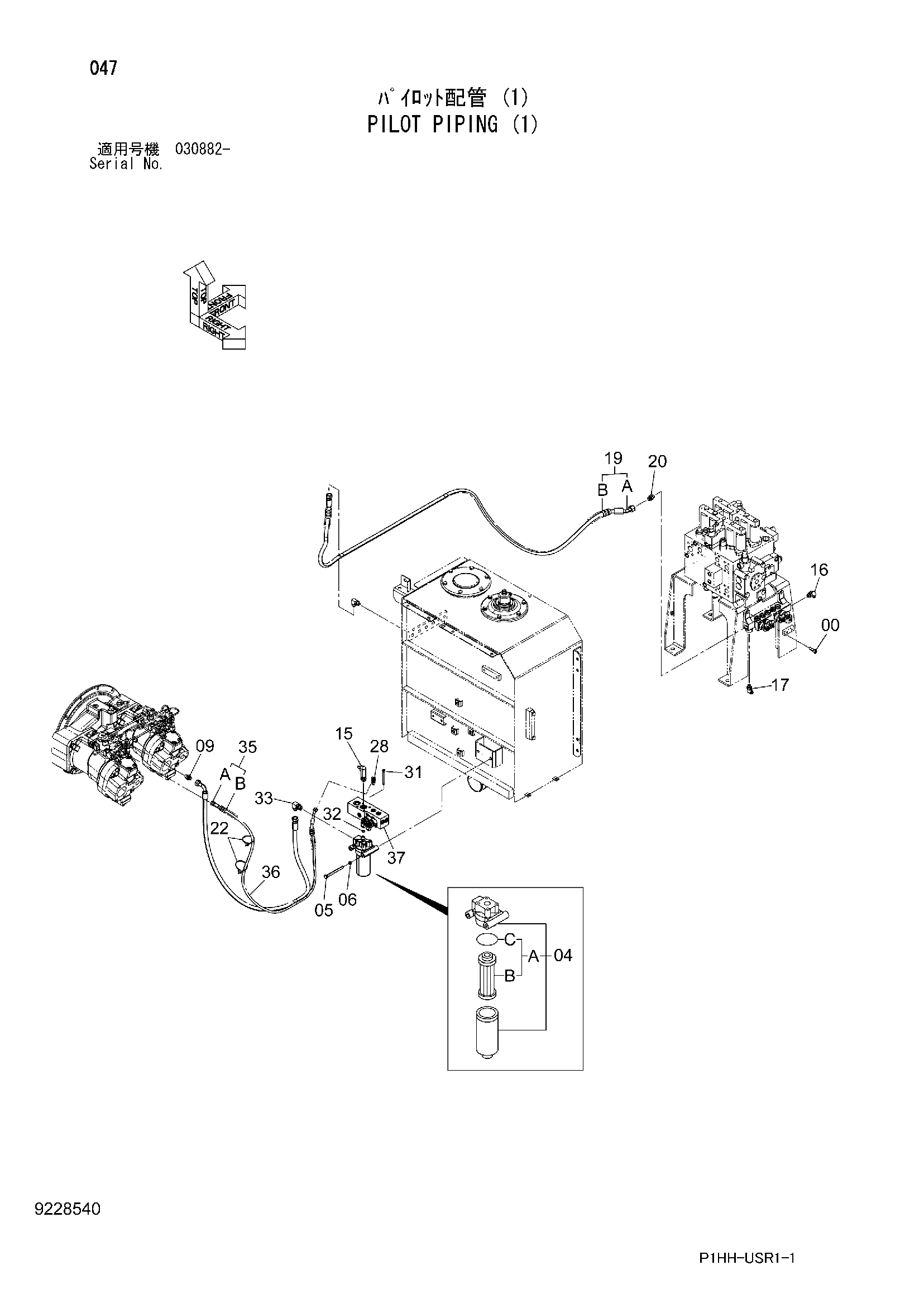

Заводская схема «Пилотные гидролинии (1)» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J781035 | Болт с внутренним шестигранником | 2 |
| 04 | 4330227 | Масляный фильтр | 1 |
| 04A | 4370435 | Фильтрующий элемент | 1 |
| 04B | 4191301 | Фильтрующий элемент | 1 |
| 04C | A811060 | Уплотнительное кольцо | 1 |
| 05 | J901004 | Болт | 2 |
| 06 | A590910 | Пружинная шайба | 2 |
| 09 | A852134 | Адаптер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4277651 | Угловой штуцер | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | A852333 | Угловой штуцер | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | A852234 | Угловой штуцер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 9185472 | Шланг в сборе | 1 |
| 19A | 4428694 | Шланг | 1 |
| 19B | 4327293 | Защитный кожух | 3 |
| 20 | A852134 | Адаптер | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4055312 | Ленточный зажим | 6 |
| 28 | A852322 | Угловой штуцер | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 31 | J780880 | Болт с внутренним шестигранником | 4 |
| 32 | 4506416 | Уплотнительное кольцо | 1 |
| 33 | A852344 | Угловой штуцер | 1 |
| 33A | 4506418 | Уплотнительное кольцо | 1 |
| 35 | 9228933 | Шланг в сборе | 1 |
| 35A | 4606827 | Шланг | 1 |
| 35B | 4327293 | Защитный кожух | 2 |
| 36 | 4606826 | Шланг | 1 |
| 37 | 9220219 | Электромагнитный клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
