Подъём магнит (передний) (с вилка) <230> — HITACHI ZX330

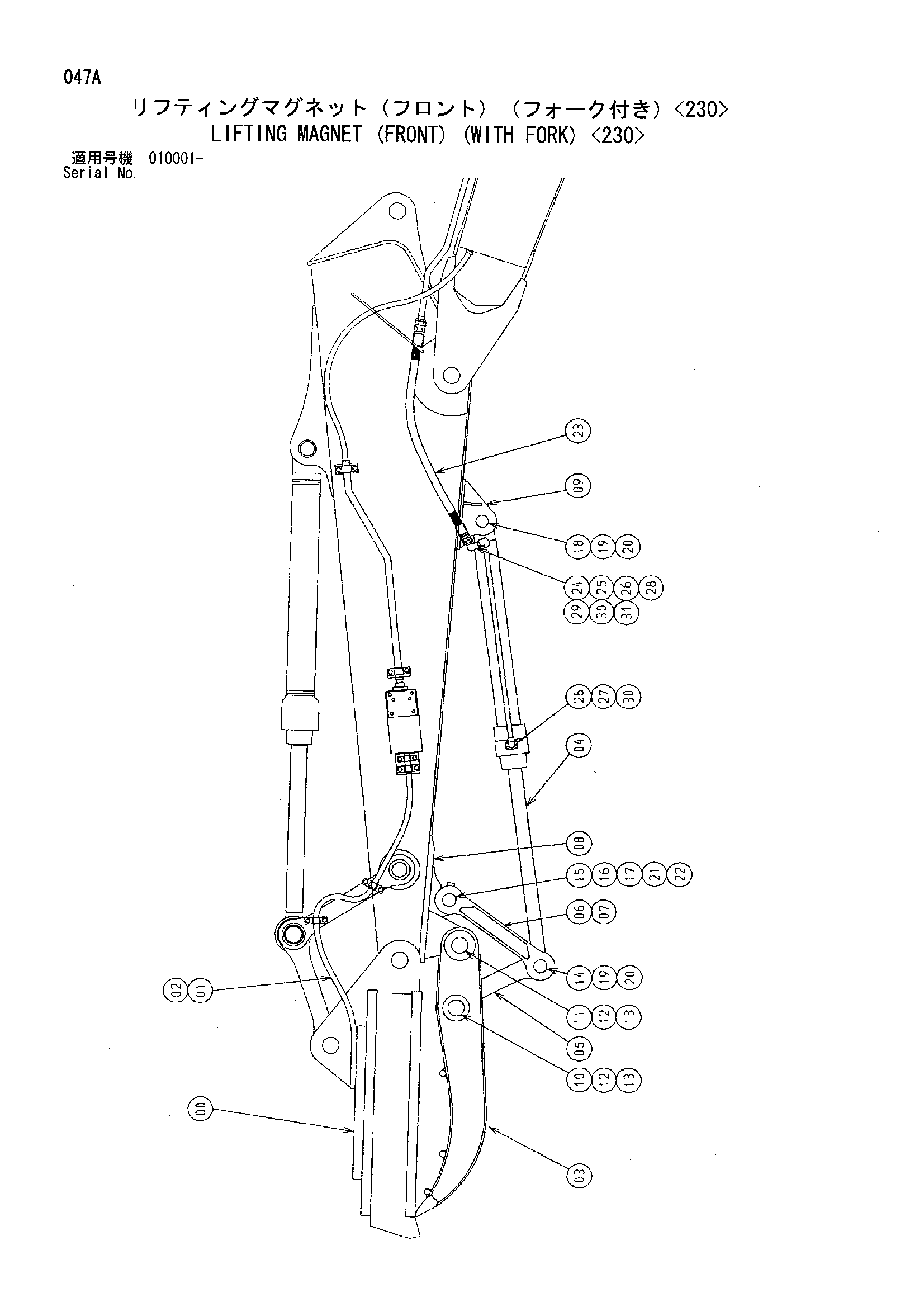

Заводская схема «Подъём магнит (передний) (с вилка) <230>» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4416280 | Магнит подъём | 1 |
| 00 | 4318374 | Магнит подъём | 1 |
| 01 | 4459296 | Трос кабтйре | 1 |
| 02 | 4072964 | Защита шланга | 1 |
| 03 | 6021385 | Вилка | 1 |
| 03 | 6021467 | Вилка | 1 |
| 04 | 9183014 | Гидроцилиндр ковша | 1 |
| 04A | 4423853 | Гидроцилиндр ковша | 1 |
| 04B | 4365448 | Втулка | 2 |
| 04C | 4365897 | Втулка | 2 |
| 05 | 8099746 | Тяга A | 1 |
| 05 | 8098217 | Тяга A | 1 |
| 05A | 8098090 | Тяга A | 1 |
| 05A | 8099190 | Тяга A | 1 |
| 05B | 4626019 | Проставка | 1 |
| 05C | 4249850 | Втулка | 2 |
| 05D | 4067902 | Пылезащитное уплотнение | 2 |
| 05E | 4196557 | Втулка | 2 |
| 05F | 4065687 | Пылезащитное уплотнение | 4 |
| 06 | 8098093 | Тяга B | 1 |
| 07 | 8098091 | Тяга B | 1 |
| 08 | 8099303 | Кронштейн | 1 |
| 08 | 8096133 | Кронштейн | 1 |
| 08 | 8101410 | Кронштейн | 1 |
| 08A | 7047675 | Кронштейн | 1 |
| 08A | 7044321 | Кронштейн | 1 |
| 08A | 7046810 | Кронштейн | 1 |
| 08B | 4123815 | Проставка | 1 |
| 08C | 4249850 | Втулка | 2 |
| 08D | 4067902 | Пылезащитное уплотнение | 2 |
| 08E | 4626030 | Проставка | 1 |
| 08F | 4196557 | Втулка | 2 |
| 08G | 4065687 | Пылезащитное уплотнение | 2 |
| 09 | 8092233 | Кронштейн | 1 |
| 09 | 8097363 | Кронштейн | 1 |
| 10 | 3103293 | Палец | 1 |
| 10 | 3104053 | Палец | 1 |
| 11 | 3102806 | Палец | 1 |
| 12 | 4098713 | Палец | 2 |
| 13 | 4098712 | Кольцо | 2 |
| 14 | 4626026 | Палец | 1 |
| 15 | 492067 | Фиксатор | 1 |
| 16 | 442687 | Стопорная пластина | 1 |
| 17 | J901220 | Болт | 2 |
| 18 | 3037078 | Палец | 1 |
| 18 | 3104220 | Палец | 1 |
| 19 | 4065689 | Палец | 1 |
| 20 | 4065688 | Кольцо | 1 |
| 21 | 3103289 | Палец | 1 |
| 22 | 4626029 | Пластина | 2 |
| 23 | 4631094 | Шланг | 2 |
| 23 | 4603361 | Шланг | 2 |
| 23 | 4626039 | Шланг | 2 |
| 24 | 4187308 | Уплотнительное кольцо | 2 |
| 25 | 4202404 | Угловой штуцер | 2 |
| 26 | A811025 | Уплотнительное кольцо | 3 |
| 27 | 8098102 | Трубка | 1 |
| 28 | 9763327 | Трубка | 1 |
| 29 | 9763326 | Трубка | 1 |
| 30 | M340850 | Болт с внутренним шестигранником | 8 |
| 31 | M340836 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
