Пилотные гидролинии (10-1)<350, MTH>[EU3, EU4] — HITACHI ZX330
Заводская схема «Пилотные гидролинии (10-1)<350, MTH>[EU3, EU4]» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.

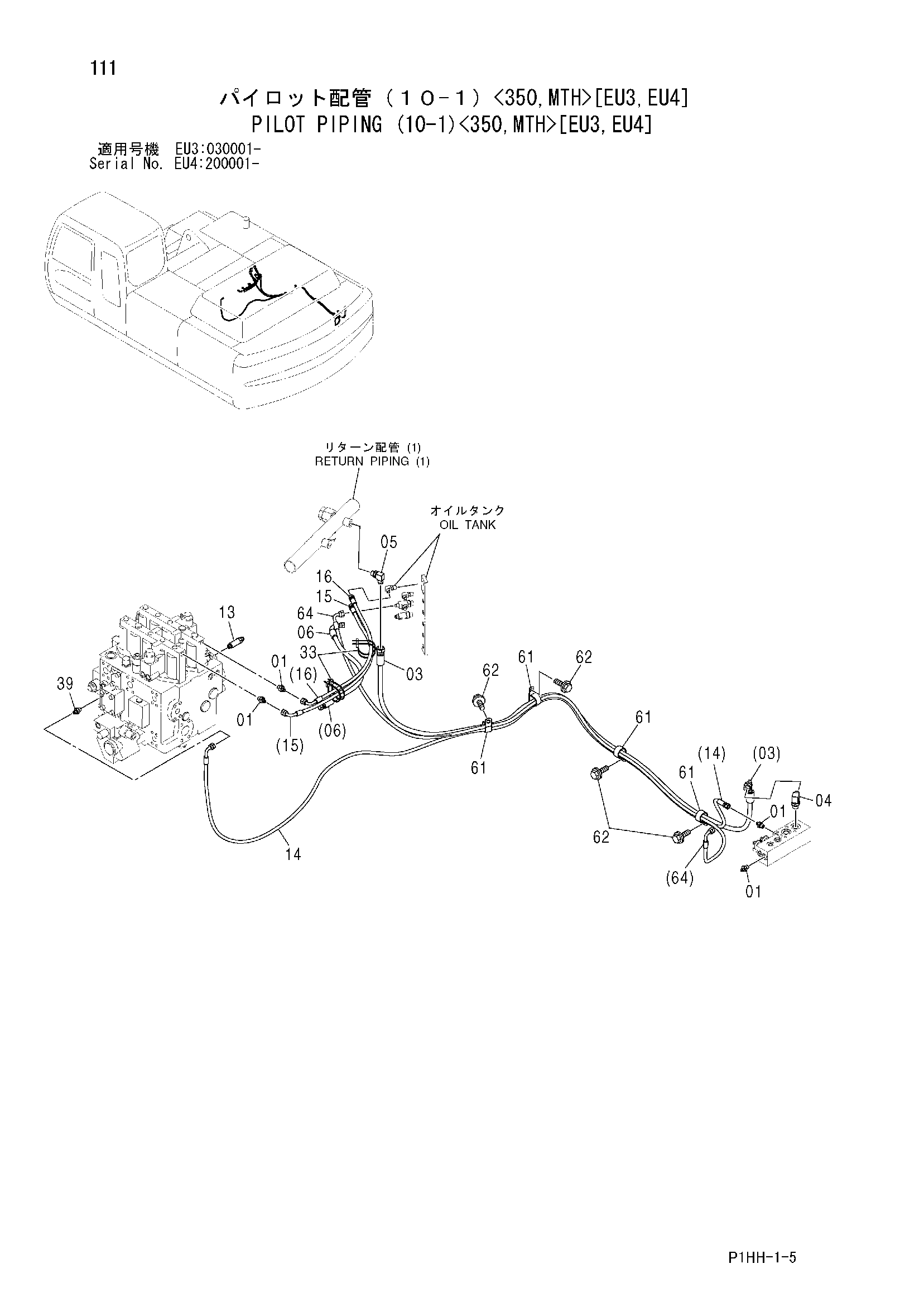

![Схема Пилотные гидролинии (10-1)<350, MTH>[EU3, EU4] HITACHI ZX330](/catalog-drawings/c0/c00994dd-0220-4d22-a9fc-5fc9139fb1a0.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852122 | Адаптер | 4 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4386674 | Шланг (TA) | 1 |
| 04 | A852344 | Угловой штуцер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | A852334 | Угловой штуцер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4437944 | Пластиковый шланг | 1 |
| 13 | 4390157 | Адаптер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4437794 | Шланг (P1) | 1 |
| 15 | 4465685 | Пластиковый шланг | 1 |
| 16 | 4465686 | Пластиковый шланг | 1 |
| 33 | 4055312 | Ленточный зажим | 4 |
| 39 | 4261937 | Фильтр | 1 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 61 | 4190291 | Зажим | 4 |
| 62 | J271020 | Болт с шайбой | 4 |
| 62A | J901020 | Болт | 1 |
| 62B | J222010 | Плоская шайба | 1 |
| 64 | 4461525 | Шланг (D1) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
