Кондиционер (2) — HITACHI ZX330

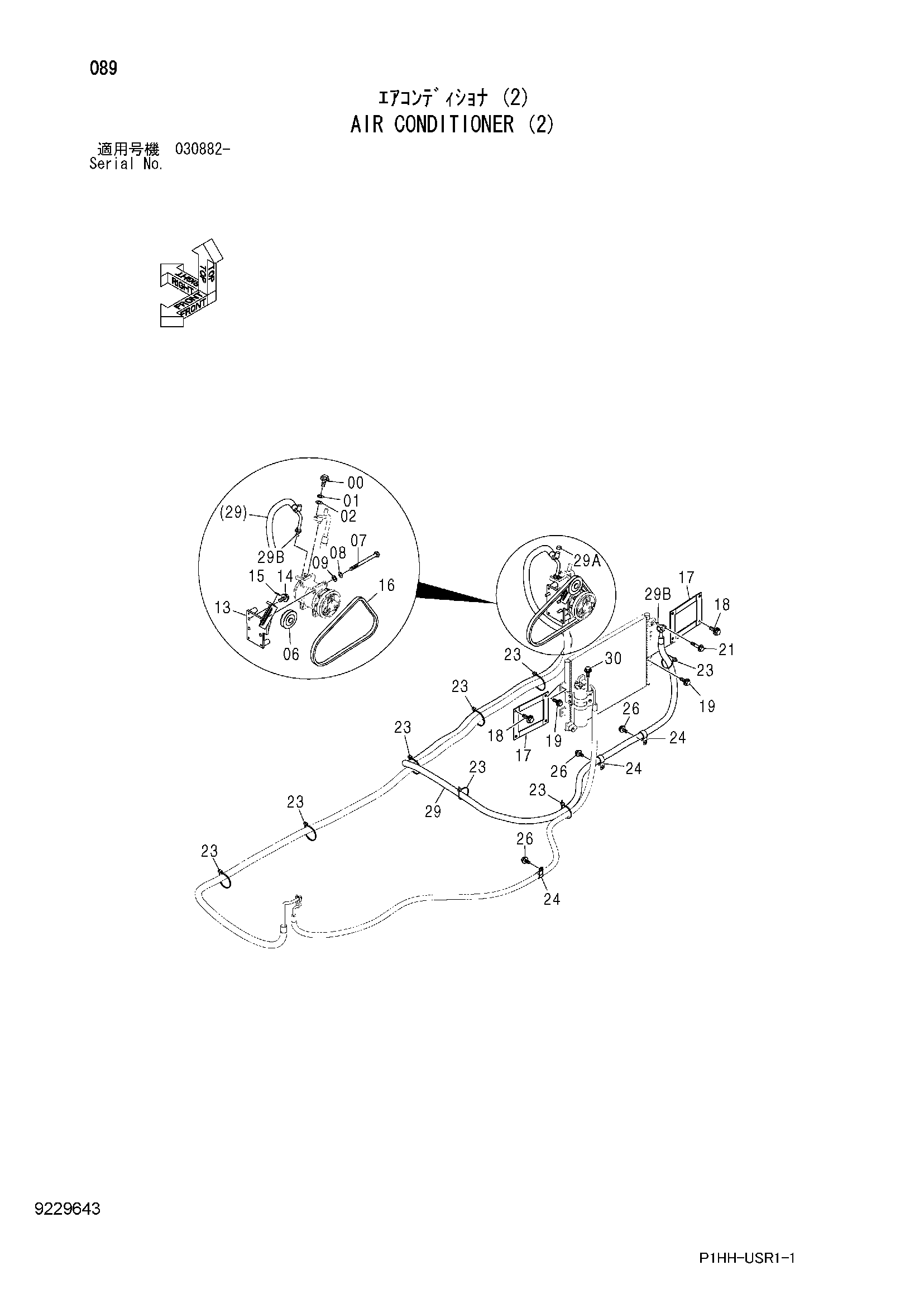

Заводская схема «Кондиционер (2)» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J241040 | Болт | 1 |
| 01 | A590910 | Пружинная шайба | 1 |
| 02 | A590110 | Плоская шайба | 1 |
| 06 | 4346770 | Шкив | 1 |
| 07 | J900806 | Болт | 4 |
| 08 | A590908 | Пружинная шайба | 4 |
| 09 | A590108 | Плоская шайба | 4 |
| 13 | 7038065 | Кронштейн | 1 |
| 14 | J271035 | Болт с шайбой | 4 |
| 14A | J901035 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | A590108 | Плоская шайба | 1 |
| 16 | 4440383 | Ремень V | 1 |
| 17 | 9755097 | Кронштейн | 2 |
| 18 | J271020 | Болт с шайбой | 4 |
| 18A | J901020 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | J260825 | Болт с шайбой | 4 |
| 19A | J900825 | Болт | 1 |
| 19B | A590108 | Плоская шайба | 1 |
| 21 | J260835 | Болт с шайбой | 1 |
| 21A | J900835 | Болт | 1 |
| 21B | A590108 | Плоская шайба | 1 |
| 23 | 4055312 | Ленточный зажим | 8 |
| 24 | 4192035 | Зажим | 3 |
| 26 | J271020 | Болт с шайбой | 3 |
| 26A | J901020 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 29 | 4608100 | Шланг | 1 |
| 29A | 4370247 | Колпачок | 1 |
| 29B | 4421946 | Уплотнительное кольцо | 2 |
| 30 | J260625 | Болт с шайбой | 1 |
| 30A | J900625 | Болт | 1 |
| 30B | A590106 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
