Задний короб (кондиционер.) — HITACHI ZX330

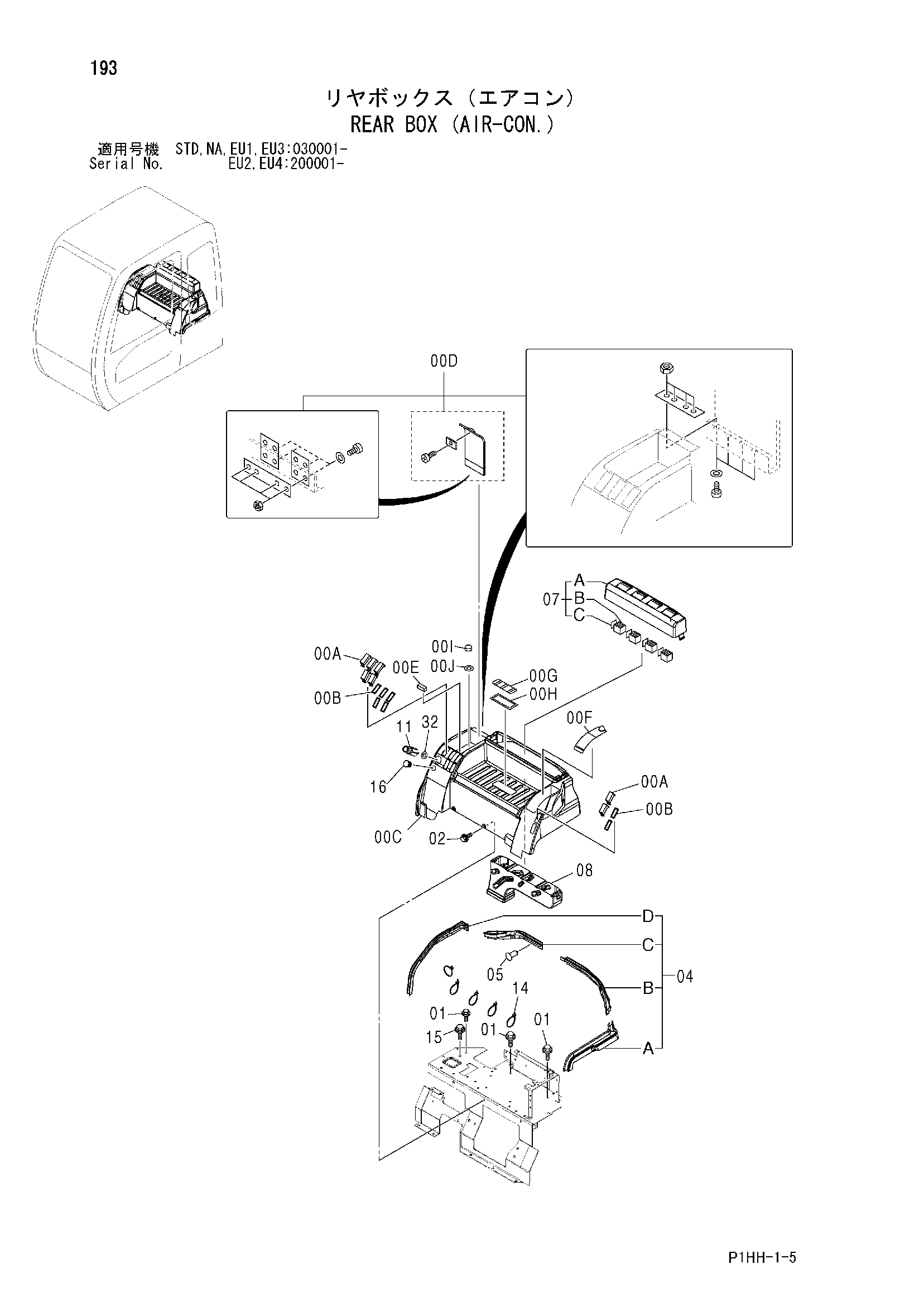

Заводская схема «Задний короб (кондиционер.)» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A-J | 4433793 | Трай | 1 |
| 00A | 4456725 | Крышка | 7 |
| 00B | 4456723 | Резиновое уплотнение | 7 |
| 00C | 4458227 | Трай | 1 |
| 00D | 4458228 | Крышка | 1 |
| 00E | 4458229 | Магнит | 1 |
| 00F | 4458230 | Крышка | 1 |
| 00G | 4458231 | Крышка | 1 |
| 00H | 4458232 | Уплотнение | 1 |
| 00I | 4458233 | Крышка | 1 |
| 00J | 4458234 | Уплотнение | 1 |
| 01 | J050820 | Болт с шайбой | 3 |
| 01 | J260820 замена: J900820 | Болт с шайбой | 3 |
| 02 | J021025 | Болт с шайбой | 2 |
| 02 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 04A-D | 4436132 | Уплотнение | 1 |
| 04A | 4458238 замена: 4436132 | Уплотнение | 1 |
| 04B | 4458239 замена: 4436132 | Уплотнение | 1 |
| 04C | 4458240 замена: 4436132 | Уплотнение | 1 |
| 04D | 4458241 замена: 4436132 | Уплотнение | 1 |
| 05 | 4425573 | Зажим | 13 |
| 07A-C | 4433794 | Крышка | 1 |
| 07A | 4458235 | Крышка | 1 |
| 07B | 4458236 | Лоувер | 4 |
| 07C | 4458237 | Кронштейн | 4 |
| 08 | 4426156 | Воздуховод | 1 |
| 11 | 4357862 | Лигхтер | 1 |
| 14 | 4055312 | Ленточный зажим | 5 |
| 15 | J011020 | Болт с шайбой | 1 |
| 15 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 16 | 4447072 | Резиновая втулка | 1 |
| 32 | 4647197 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
