Хигх-прессуре трубопроводы <330> — HITACHI ZX330

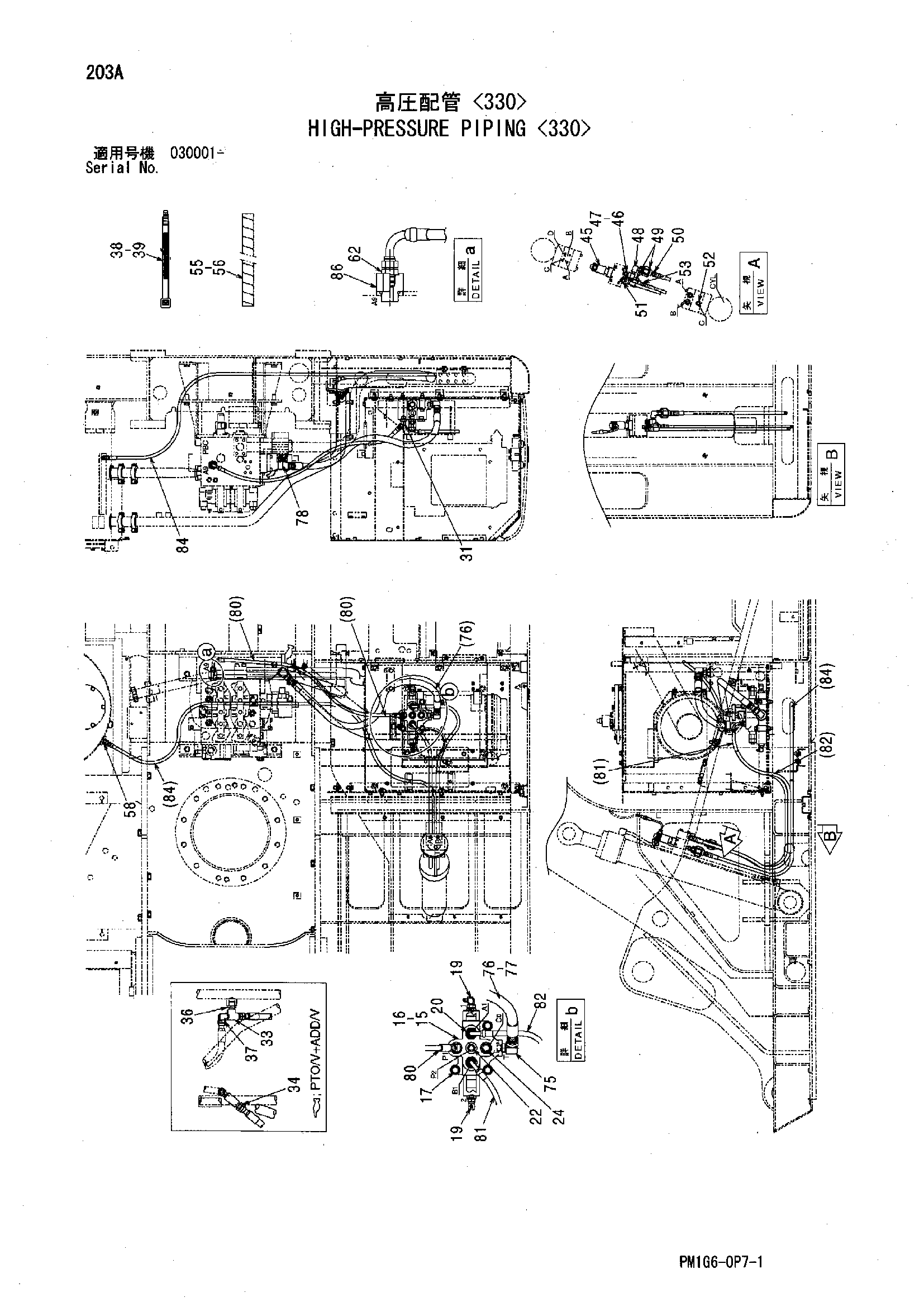

Заводская схема «Хигх-прессуре трубопроводы <330>» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 15 | 0766511 | Предохранительный клапан | 2 |
| 16 | 4401481 | Гидрораспределитель | 1 |
| 17 | J271285 | Болт с шайбой | 3 |
| 17A | J901285 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 19 | A852332 | Угловой штуцер | 2 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | A852143 | Адаптер | 2 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4092534 | Пробка | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4174541 | Пробка | 1 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
| 31 | A852243 | Угловой штуцер | 1 |
| 31A | 4506418 | Уплотнительное кольцо | 1 |
| 33 | 94-0663 | Тройник | 1 |
| 34 | 4208967 | Адаптер | 1 |
| 36 | 4340525 | Адаптер | 1 |
| 36A | 4506429 | Уплотнительное кольцо | 1 |
| 37 | 4272267 | Угловой штуцер | 1 |
| 38 | 4121859 | Ленточный зажим | 5 |
| 39 | 4055312 | Ленточный зажим | 5 |
| 45 | 4486235 | Клапан | 1 |
| 46 | 4138871 | Адаптер | 1 |
| 47 | 4509180 | Уплотнительное кольцо | 1 |
| 48 | 94-0631 | Угловой штуцер | 2 |
| 49 | 4188602 | Клапан словретерн | 2 |
| 50 | 4154652 | Адаптер | 1 |
| 51 | 4200466 | Адаптер | 1 |
| 51A | 4509180 | Уплотнительное кольцо | 1 |
| 52 | 94-1901 | Адаптер | 1 |
| 53 | 4215650 | Адаптер | 1 |
| 55 | 4327315 | Защитный кожух | 20 |
| 56 | 4446406 | Защитный кожух | 20 |
| 58 | A852133 | Адаптер | 1 |
| 58A | 4509180 | Уплотнительное кольцо | 1 |
| 62 | 4343680 | Тхроттле | 1 |
| 62A | 4509180 | Уплотнительное кольцо | 1 |
| 75 | A853346 | Угловой штуцер | 1 |
| 75A | 4506418 | Уплотнительное кольцо | 1 |
| 76 | 4407812 | Шланг | 1 |
| 77 | 4187308 | Уплотнительное кольцо | 2 |
| 78 | A853386 | Угловой штуцер | 1 |
| 78A | 4506429 | Уплотнительное кольцо | 1 |
| 80 | 9186230 | Шланг в сборе | 1 |
| 80A | 4424207 | Шланг | 1 |
| 80B | 4327293 | Защитный кожух | 2 |
| 81 | 4241378 | Шланг | 1 |
| 82 | 4315350 | Шланг | 1 |
| 84 | 4375305 | Шланг | 1 |
| 86 | 4263454 | Переходник S | 1 |
| 86A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
