Стрела — HITACHI ZX330

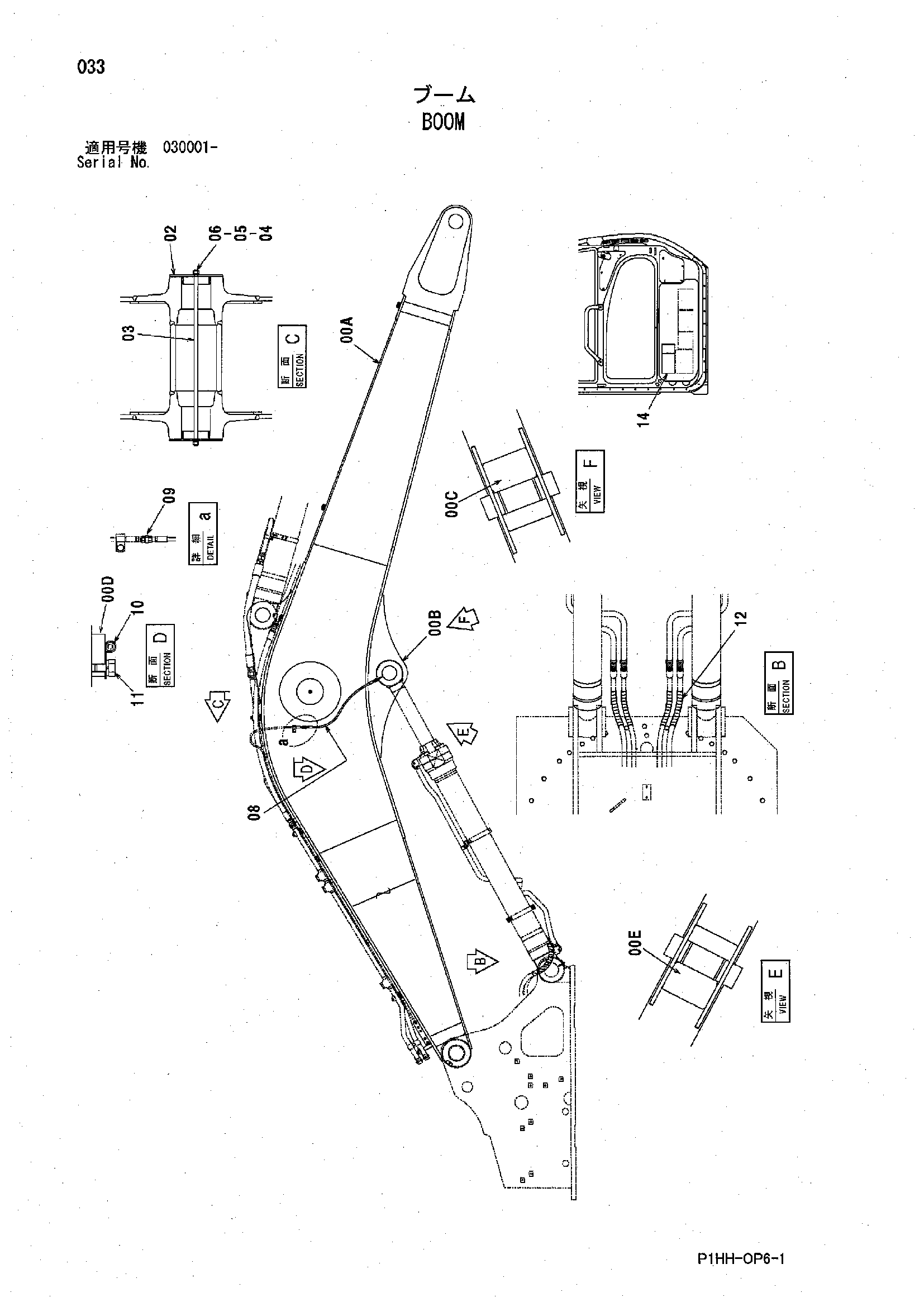

Заводская схема «Стрела» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 5007204 | Стрела | 1 |
| 00D | 4195689 | Седло винта | 2 |
| 02 | 9758982 | Пластина | 2 |
| 03 | 4474832 | Штанга | 1 |
| 04 | A590112 | Плоская шайба | 2 |
| 05 | A590912 | Пружинная шайба | 2 |
| 06 | J950012 | Гайка | 2 |
| 08 | 4239732 | Нейлоновый шланг | 2 |
| 09 | 4320056 | Адаптер | 2 |
| 10 | 4190261 | Зажим | 2 |
| 11 | J271016 | Болт с шайбой | 2 |
| 11A | J901016 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | 4327294 | Защитный кожух | 4 |
| 14 | 3097040 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
