Топливный двойной фильтр — HITACHI ZX330

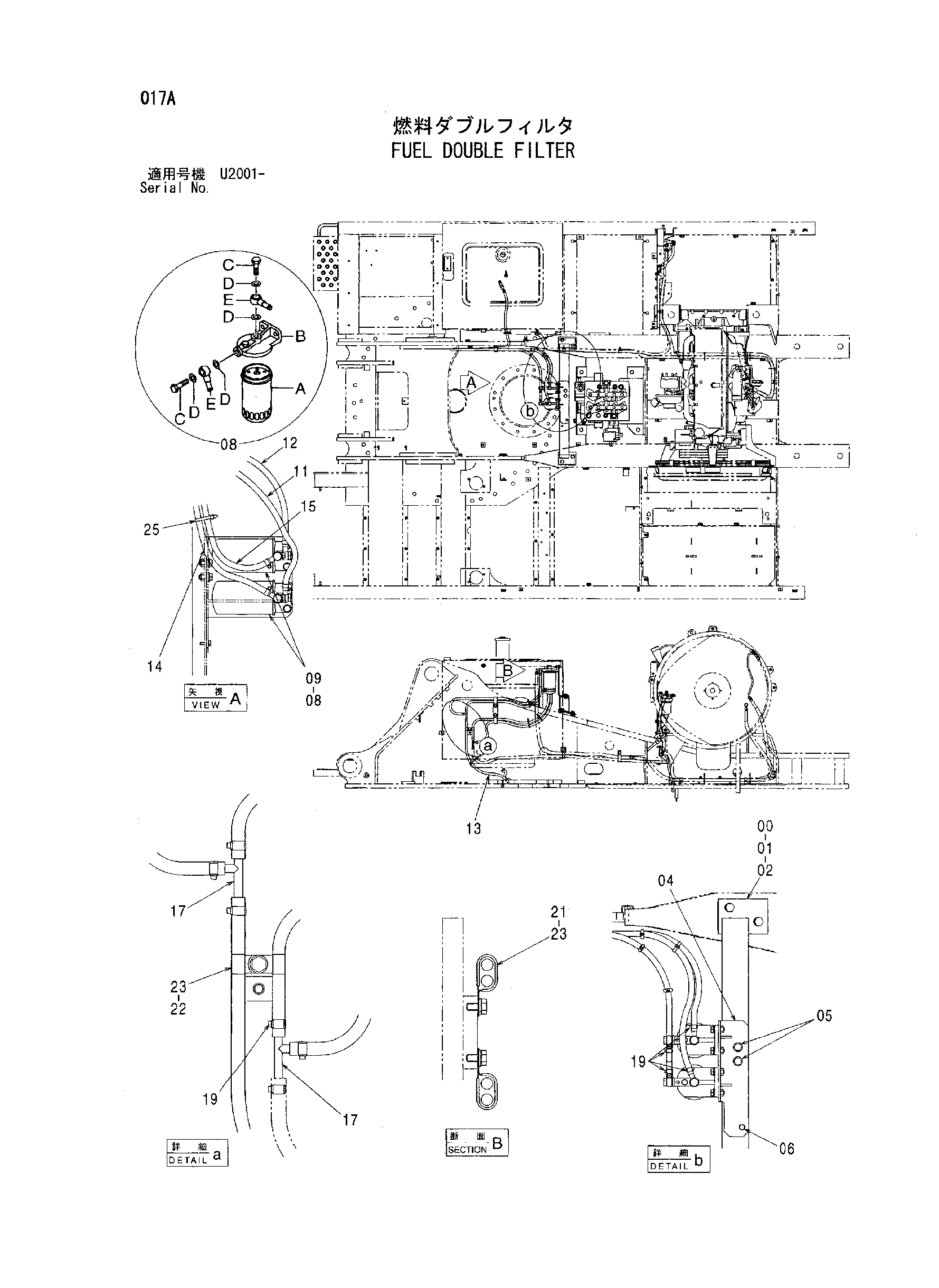

Заводская схема «Топливный двойной фильтр» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7034770 | Кронштейн | 1 |
| 01 | J901425 | Болт | 4 |
| 02 | A590914 | Пружинная шайба | 4 |
| 04 | 8098434 | Кронштейн | 1 |
| 05 | J271230 | Болт с шайбой | 2 |
| 05A | J901230 | Болт | 1 |
| 05B | J222012 | Плоская шайба | 1 |
| 06 | J260825 | Болт с шайбой | 1 |
| 06A | J900825 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 08 | 4335136 | Топливный фильтр | 2 |
| 08A | 4326739 | Топливный фильтр | 1 |
| 08B | 4326807 | Головка | 1 |
| 08C | 4326740 | Болт | 2 |
| 08D | 4326741 | Прокладка | 4 |
| 08E | 4326742 | Трубка топливный | 2 |
| 09 | J271030 | Болт с шайбой | 4 |
| 09A | J901030 | Болт | 1 |
| 09B | J222010 | Плоская шайба | 1 |
| 11 | 9176470 | Топливный шланг | 1 |
| 11A | 4404753 | Топливный шланг | 1 |
| 11B | 4291380 | Трубка | 1 |
| 12 | 9176471 | Топливный шланг | 1 |
| 12A | 4404755 | Топливный шланг | 1 |
| 12B | 4362471 | Трубка | 1 |
| 13 | 9211225 | Топливный шланг | 1 |
| 13A | 4404757 | Топливный шланг | 1 |
| 13B | 4332697 | Трубка | 1 |
| 14 | 9211226 | Топливный шланг | 1 |
| 14A | 4404753 | Топливный шланг | 1 |
| 14B | 4291380 | Трубка | 1 |
| 15 | 9109189 | Топливный шланг | 1 |
| 15A | 4291379 | Топливный шланг | 1 |
| 15B | 4291380 | Трубка | 1 |
| 17 | 9761400 | Трубка | 2 |
| 19 | 4514700 | Зажим шланг | 10 |
| 21 | 4190266 | Зажим | 2 |
| 22 | 4190261 | Зажим | 2 |
| 23 | J271020 | Болт с шайбой | 3 |
| 23A | J901020 | Болт | 1 |
| 23B | J222010 | Плоская шайба | 1 |
| 25 | 4055312 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
