NPK общий трубопроводы (гидромолот, гидроножницы) — HITACHI ZX330

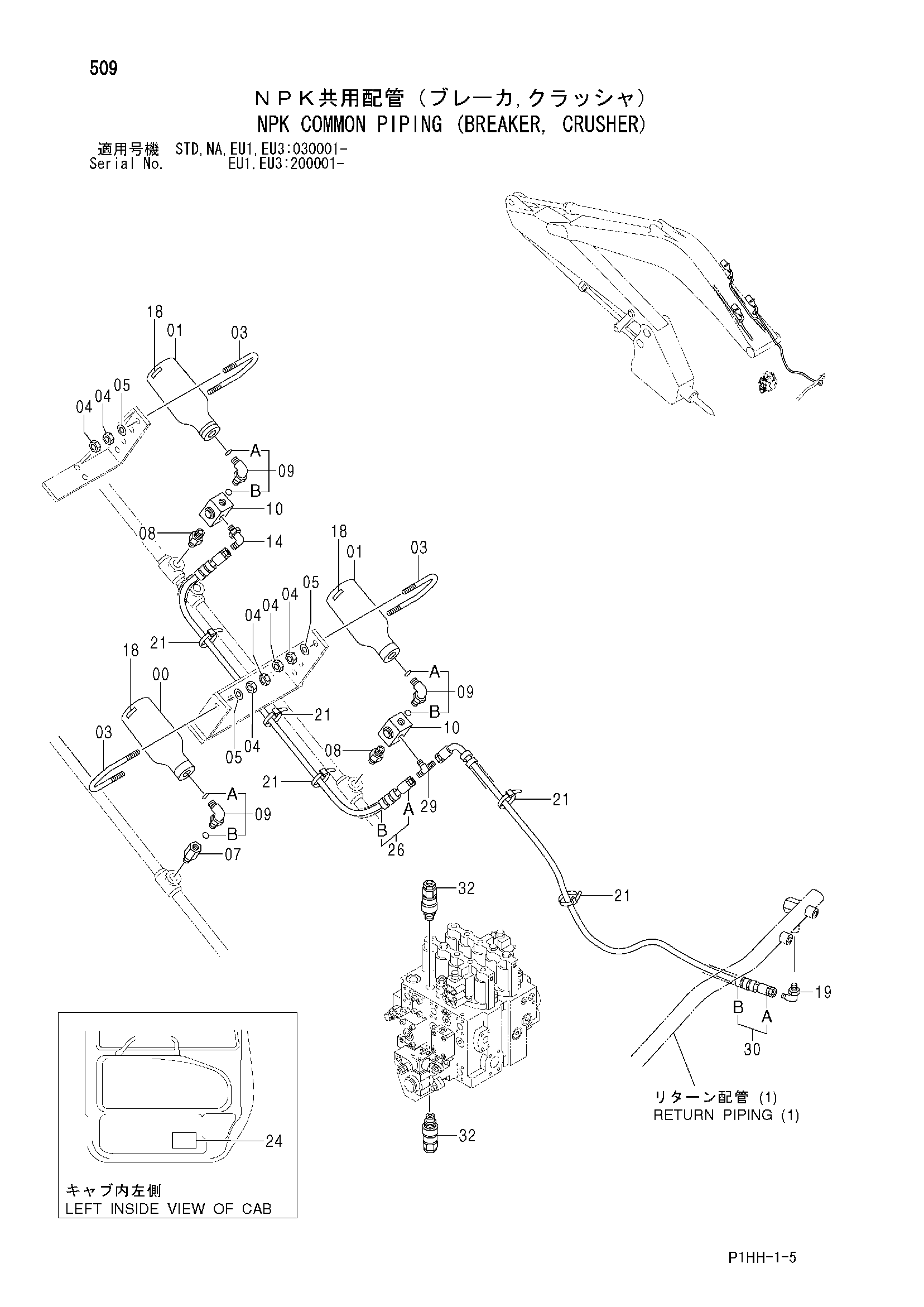

Заводская схема «NPK общий трубопроводы (гидромолот, гидроножницы)» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4461979 | Гидроаккумулятор | 1 |
| 01 | 4461977 | Гидроаккумулятор | 2 |
| 03 | 4208961 | U-образный болт | 3 |
| 04 | J950012 | Гайка | 12 |
| 05 | A590112 | Плоская шайба | 6 |
| 07 | 4436651 | Адаптер | 1 |
| 07A | 4506429 | Уплотнительное кольцо | 1 |
| 08 | 4436616 | Адаптер | 2 |
| 08A | 4506429 | Уплотнительное кольцо | 2 |
| 09 | 4463307 | Угловой штуцер | 3 |
| 09A | 4506429 | Уплотнительное кольцо | 1 |
| 09B | 4506424 | Уплотнительное кольцо | 1 |
| 10 | 4448255 | Запорный клапан | 2 |
| 14 | 4154656 | Угловой штуцер | 1 |
| 17 | 4464935 | Информационная табличка | 1 |
| 18 | 4464934 | Информационная табличка | 2 |
| 19 | A852332 | Угловой штуцер | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4055312 | Ленточный зажим | 10 |
| 24 | 4301976 | Информационная табличка | 1 |
| 24 | 4301978 | Информационная табличка | 1 |
| 26 | 9172813 | Шланг в сборе | 1 |
| 26A | 4383986 | Шланг | 1 |
| 26B | 4327293 | Защитный кожух | 2 |
| 29 | 4217433 | Тройник | 1 |
| 30 | 9177355 | Шланг в сборе | 1 |
| 30A | 4413706 | Шланг (DH) | 1 |
| 30B | 4327293 | Защитный кожух | 5 |
| 32 | 4419373 | Предохранительный клапан | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
