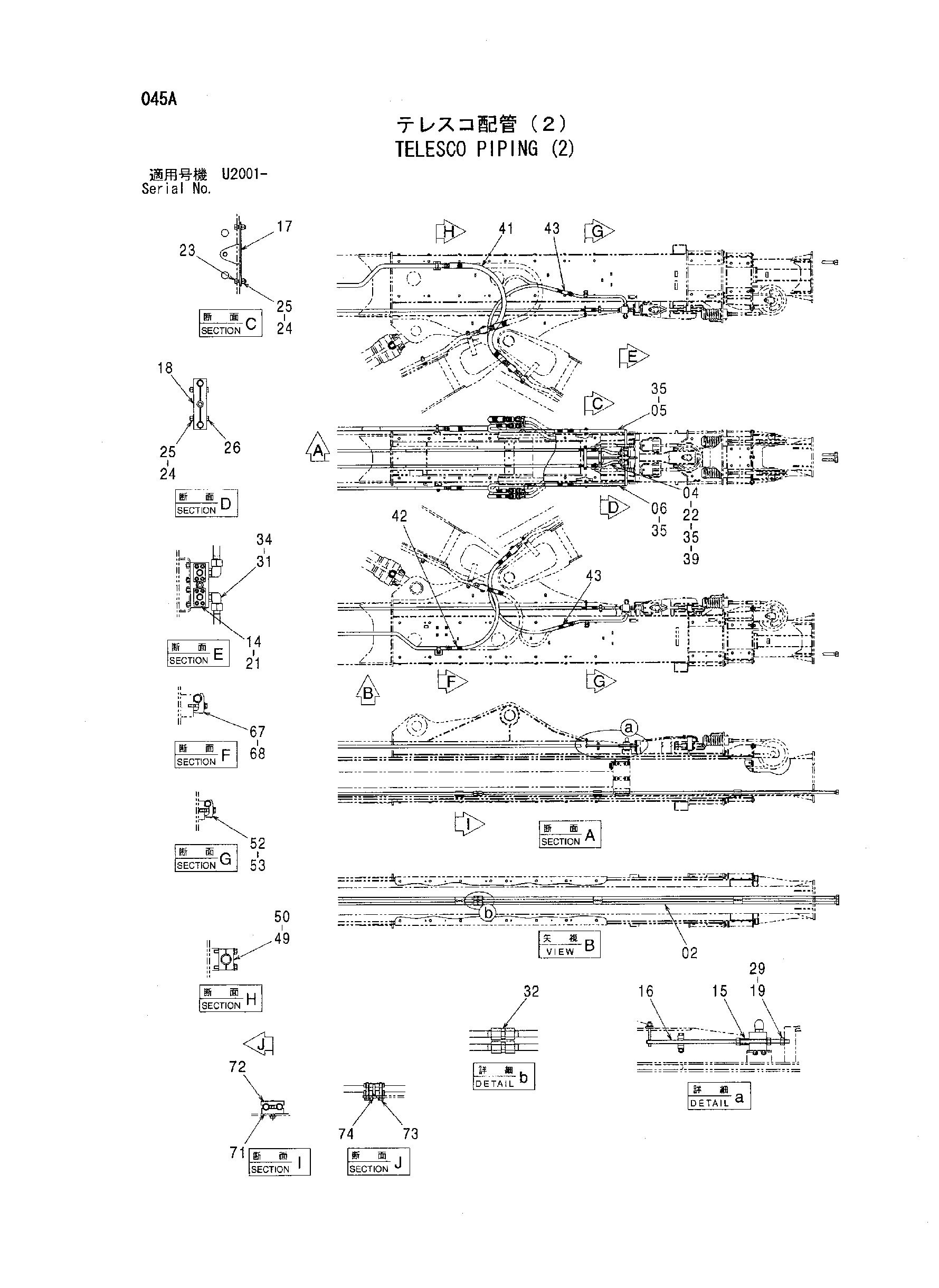

Телеско трубопроводы (2) — HITACHI ZX330

Заводская схема «Телеско трубопроводы (2)» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	9759541	Трубка	2
04	9759501	Трубка	2
05	9759502	Трубка	1
06	9759503	Трубка	1
14	3096102	Блок	1
15	4480384	Проставка	1
16	4480383	Болт	1
17	9759506	Кронштейн	1
18	4480425	Хомут трубки	2
19	J950016	Гайка	3
21	M341280	Болт с внутренним шестигранником	8
22	M341036	Болт с внутренним шестигранником	8
23	J901235	Болт	2
24	A590912	Пружинная шайба	4
25	J950012	Гайка	4
26	J901270	Болт	2
29	J253116 замена: A590116	Плоская шайба	3
29	A590116	Плоская шайба	3
31	4205391	Угловой штуцер	2
31A	4506424	Уплотнительное кольцо	1
32	4224932	Адаптер	2
32A	4506424	Уплотнительное кольцо	2
34	4187328	Уплотнительное кольцо	2
35	4187308	Уплотнительное кольцо	4
39	4506430	Уплотнительное кольцо	2
41	4482436	Шланг	1
42	4482437	Шланг	1
43	4482439	Шланг	2
49	4334364	Хомут трубки	2
50	J011285	Болт с шайбой	2
50	J271285 замена: J901285	Болт с шайбой	2
50	J271285 замена: J222012	Болт с шайбой	2
52	4190126	Хомут трубки	2
53	J011260	Болт с шайбой	2
53	J271260 замена: J901260	Болт с шайбой	2
53	J271260 замена: J222012	Болт с шайбой	2
67	4190127	Хомут трубки	1
68	J011270	Болт с шайбой	1
68	J271270 замена: J901270	Болт с шайбой	1
68	J271270 замена: J222012	Болт с шайбой	1
71	4624511	Хомут трубки	3
72	4480755	Хомут трубки	3
73	J271265	Болт с шайбой	6
73A	J901265	Болт	1
73B	J222012	Плоская шайба	1
74	M341050	Болт с внутренним шестигранником	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
