Шланг защита от разрыва клапан трубопроводы — HITACHI ZX330

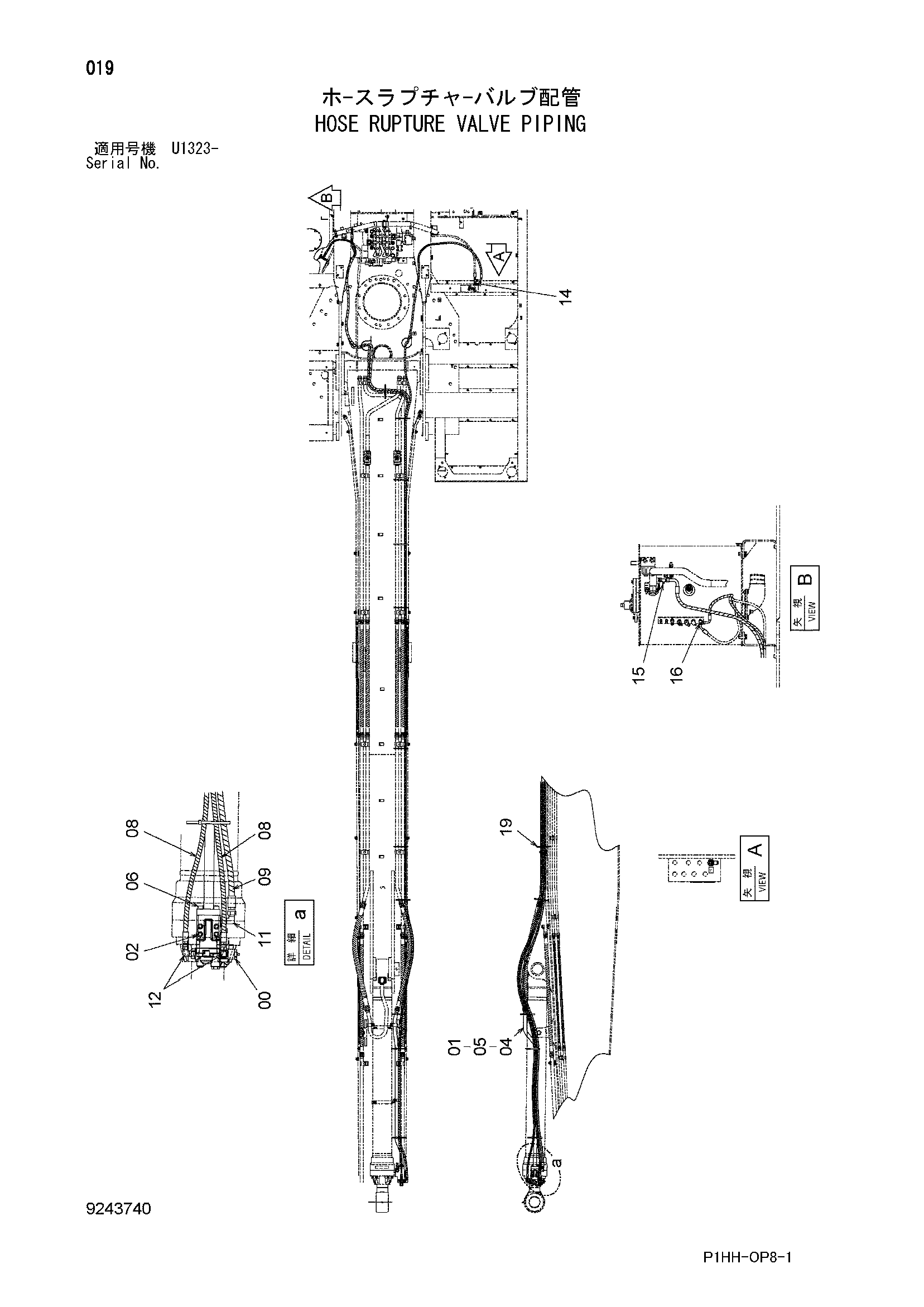

Заводская схема «Шланг защита от разрыва клапан трубопроводы» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4454691 | Удерживающий клапан | 1 |
| 01 | 4187328 | Уплотнительное кольцо | 1 |
| 02 | J781202 | Болт с внутренним шестигранником | 4 |
| 04 | 8092746 | Трубка | 1 |
| 05 | A811035 | Уплотнительное кольцо | 1 |
| 06 | J781235 | Болт с внутренним шестигранником | 4 |
| 08 | 9232313 | Шланг в сборе | 2 |
| 08A | 4609547 | Шланг | 1 |
| 08B | 4327293 | Защитный кожух | 29 |
| 09 | 9243769 | Шланг в сборе | 1 |
| 09A | 4626188 | Шланг | 1 |
| 09B | 4327294 | Защитный кожух | 25 |
| 11 | A852344 | Угловой штуцер | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | A852323 | Угловой штуцер | 2 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4246672 | Соединительный штуцер | 1 |
| 15 | 4234371 | Тройник | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | A852433 | Тройник | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4121859 | Ленточный зажим | 20 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
