Стрела трубопроводы системы смазки — HITACHI ZX330

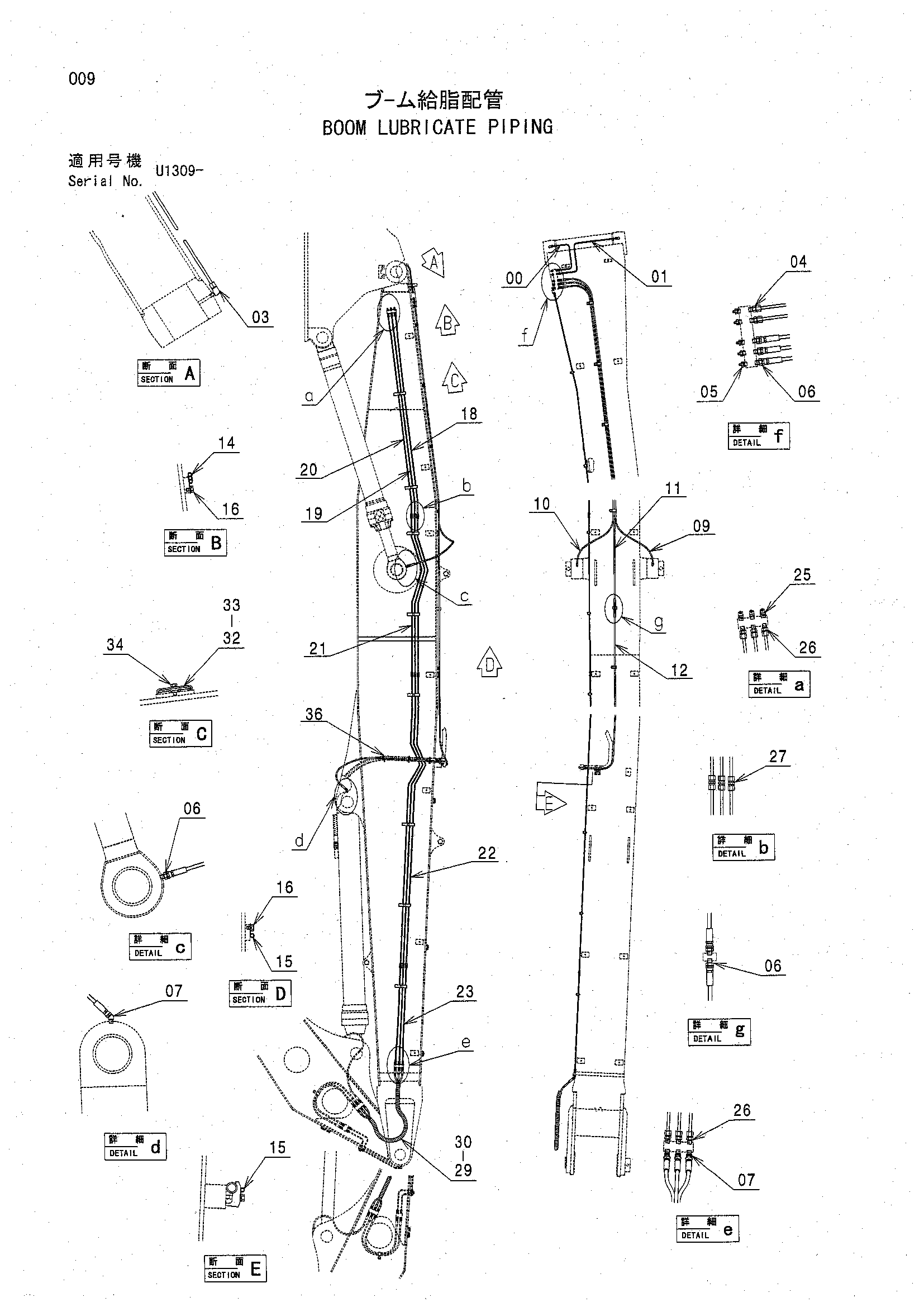

Заводская схема «Стрела трубопроводы системы смазки» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4318473 | Трубка | 1 |
| 01 | 4318474 | Трубка | 1 |
| 03 | 4130174 | Штуцер трубки | 2 |
| 04 | 4130169 | Штуцер трубки | 2 |
| 05 | J75482 | Пресс-маслёнка | 5 |
| 06 | 4154651 | Адаптер | 7 |
| 07 | 4154655 | Угловой штуцер | 4 |
| 09 | 4466538 | Шланг | 1 |
| 10 | 4269828 | Шланг | 1 |
| 11 | 4466536 | Шланг | 1 |
| 12 | 4466537 | Шланг | 1 |
| 14 | 4252877 | Зажим | 4 |
| 15 | 4190261 | Зажим | 2 |
| 16 | J011016 | Болт с шайбой | 6 |
| 16 | J271016 замена: J901016 | Болт с шайбой | 6 |
| 16 | J271016 замена: J222010 | Болт с шайбой | 6 |
| 18 | 4466549 | Трубка | 1 |
| 19 | 4466550 | Трубка | 1 |
| 20 | 4466551 | Трубка | 1 |
| 21 | 4466552 | Трубка | 3 |
| 22 | 4466553 | Трубка | 3 |
| 23 | 4466554 | Трубка | 3 |
| 25 | 4066158 | Штуцер | 3 |
| 26 | 4130169 | Штуцер трубки | 6 |
| 27 | 4130192 | Штуцер трубки | 9 |
| 29 | 4262275 | Шланг | 3 |
| 30 | 4466922 | Защитный кожух | 1 |
| 32 | 9736421 | Хомут | 8 |
| 33 | 4273721 | Резиновая прокладка | 8 |
| 34 | J011030 | Болт с шайбой | 8 |
| 34 | J271030 замена: J901030 | Болт с шайбой | 8 |
| 34 | J271030 замена: J222010 | Болт с шайбой | 8 |
| 36 | 4055312 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
