Основные гидролинии (2P-BOOM)<350> — HITACHI ZX330

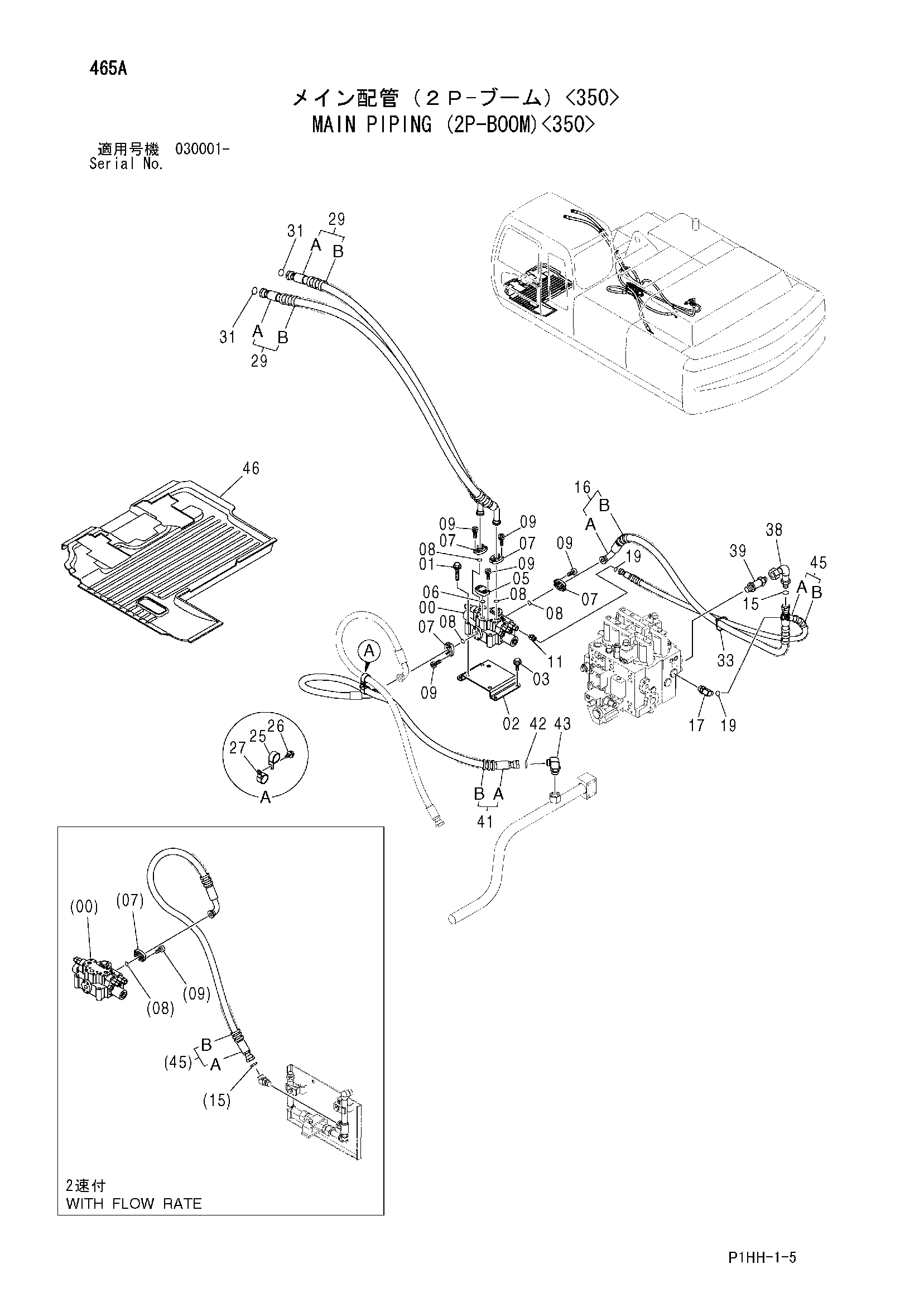

Заводская схема «Основные гидролинии (2P-BOOM)<350>» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4610390 | Гидрораспределитель | 1 |
| 01 | J271290 | Болт с шайбой | 3 |
| 01A | J901290 | Болт | 1 |
| 01B | J222012 | Плоская шайба | 1 |
| 02 | 8094073 | Кронштейн | 1 |
| 03 | J271230 | Болт с шайбой | 4 |
| 03A | J901230 | Болт | 1 |
| 03B | J222012 | Плоская шайба | 1 |
| 05 | 2046512 | Пластина | 1 |
| 06 | 4314064 | Уплотнительное кольцо | 1 |
| 07 | 986910 | Разъёмный фланец | 8 |
| 08 | 971489 | Уплотнительное кольцо | 4 |
| 09 | J781030 | Болт с внутренним шестигранником | 20 |
| 11 | 4198407 | Адаптер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4187308 | Уплотнительное кольцо | 1 |
| 16 | 9221908 | Шланг в сборе | 1 |
| 16A | 4420567 | Шланг | 1 |
| 16B | 4327294 | Защитный кожух | 5 |
| 17 | A853364 | Угловой штуцер | 1 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 19 | 4138938 | Уплотнительное кольцо | 2 |
| 25 | 4190264 | Зажим | 1 |
| 26 | J271020 | Болт с шайбой | 1 |
| 26A | J901020 | Болт | 1 |
| 26B | J222010 | Плоская шайба | 1 |
| 27 | 4193848 | Зажим | 1 |
| 29 | 9232958 | Шланг в сборе | 2 |
| 29A | 4411676 | Шланг | 1 |
| 29B | 4327294 | Защитный кожух | 7 |
| 31 | 4187328 | Уплотнительное кольцо | 2 |
| 33 | 4055312 | Ленточный зажим | 1 |
| 38 | 4341132 | Адаптер | 1 |
| 38A | 4506424 | Уплотнительное кольцо | 1 |
| 39 | 9750406 | Трубка | 1 |
| 41 | 9238465 | Шланг в сборе | 1 |
| 41A | 4614605 | Шланг | 1 |
| 41B | 4327294 | Защитный кожух | 8 |
| 42 | 4187328 | Уплотнительное кольцо | 1 |
| 43 | A853388 | Угловой штуцер | 1 |
| 43A | 4506429 | Уплотнительное кольцо | 1 |
| 45 | 9240193 | Шланг в сборе | 1 |
| 45A | 4621444 | Шланг | 1 |
| 45B | 4327294 | Защитный кожух | 4 |
| 46 | 3094166 | Коврик пола | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
