Стрела трубопроводы — HITACHI ZX330

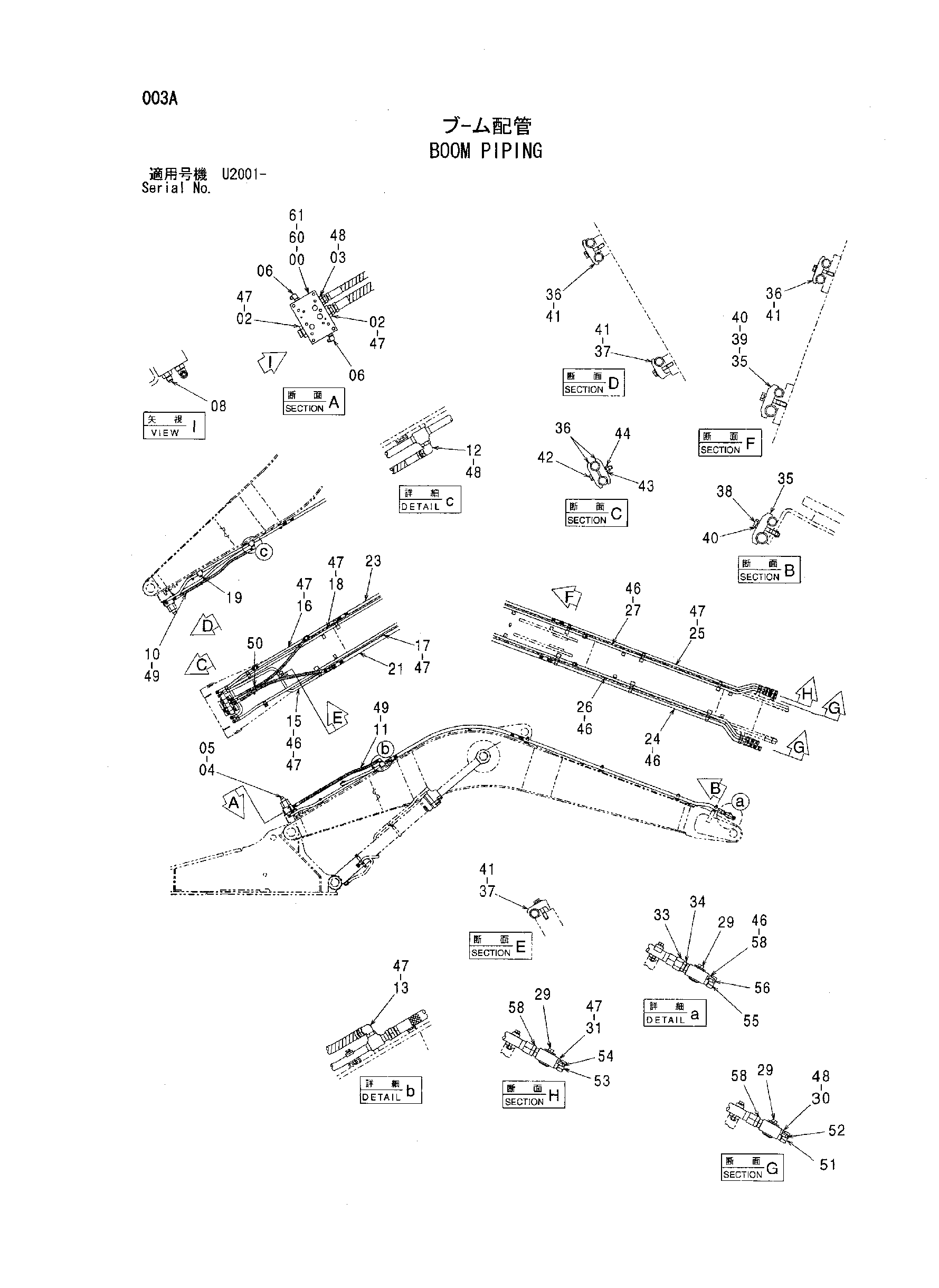

Заводская схема «Стрела трубопроводы» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2048289 | Коллектор | 1 |
| 02 | A853108 | Адаптер | 2 |
| 02A | 970860 | Уплотнительное кольцо | 1 |
| 03 | A853166 | Адаптер | 1 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | 4465279 | Клапан | 1 |
| 05 | M341260 | Болт с внутренним шестигранником | 6 |
| 06 | A852333 | Угловой штуцер | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4343680 | Тхроттле | 1 |
| 10 | 4259445 | Шланг | 1 |
| 11 | 4286815 | Шланг | 1 |
| 12 | A853386 | Угловой штуцер | 1 |
| 12A | 4506429 | Уплотнительное кольцо | 1 |
| 13 | A853388 | Угловой штуцер | 1 |
| 13A | 4506429 | Уплотнительное кольцо | 1 |
| 15 | 8090100 | Трубка | 1 |
| 16 | 8085879 | Трубка | 1 |
| 17 | 8088793 | Трубка | 1 |
| 18 | 8089155 | Трубка | 1 |
| 19 | 4113926 | Пробка | 1 |
| 19A | 4506429 | Уплотнительное кольцо | 1 |
| 21 | 4483911 | Шланг | 1 |
| 23 | 4274673 | Шланг | 1 |
| 24 | 8090099 | Трубка | 1 |
| 25 | 8089218 | Трубка | 1 |
| 26 | 8089219 | Трубка | 1 |
| 27 | 8089220 | Трубка | 1 |
| 29 | 4432055 | Запорный клапан | 4 |
| 30 | A853186 | Адаптер | 2 |
| 30A | 4506429 | Уплотнительное кольцо | 1 |
| 31 | A853188 | Адаптер | 1 |
| 31A | 4506429 | Уплотнительное кольцо | 1 |
| 33 | 4486194 | Переходник S | 1 |
| 34 | 4436616 | Адаптер | 1 |
| 34A | 4506429 | Уплотнительное кольцо | 2 |
| 35 | 4156307 | Хомут трубки | 4 |
| 36 | 4189860 | Хомут трубки | 10 |
| 37 | 4190127 | Хомут трубки | 2 |
| 38 | J901690 | Болт | 1 |
| 39 | J901685 | Болт | 3 |
| 40 | A590916 | Пружинная шайба | 4 |
| 41 | J011270 | Болт с шайбой | 10 |
| 41 | J271270 замена: J901270 | Болт с шайбой | 10 |
| 41 | J271270 замена: J222012 | Болт с шайбой | 10 |
| 42 | J901280 | Болт | 1 |
| 43 | A590912 | Пружинная шайба | 1 |
| 44 | J950012 | Гайка | 1 |
| 46 | 4187329 | Уплотнительное кольцо | 8 |
| 47 | 4187328 | Уплотнительное кольцо | 10 |
| 48 | 4187308 | Уплотнительное кольцо | 4 |
| 49 | 4327294 | Защитный кожух | 6 |
| 50 | 4121859 | Ленточный зажим | 2 |
| 51 | 4188136 | Гайка | 2 |
| 52 | 4189094 | Колпачок | 2 |
| 53 | 4188138 | Гайка | 1 |
| 54 | 4189095 | Колпачок | 1 |
| 55 | 4188140 | Гайка | 1 |
| 56 | 4189096 | Колпачок | 1 |
| 58 | 4205196 | Адаптер | 4 |
| 58A | 4506429 | Уплотнительное кольцо | 1 |
| 60 | J901202 | Болт | 4 |
| 61 | A590912 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
