B00M 8.7M — HITACHI ZX330

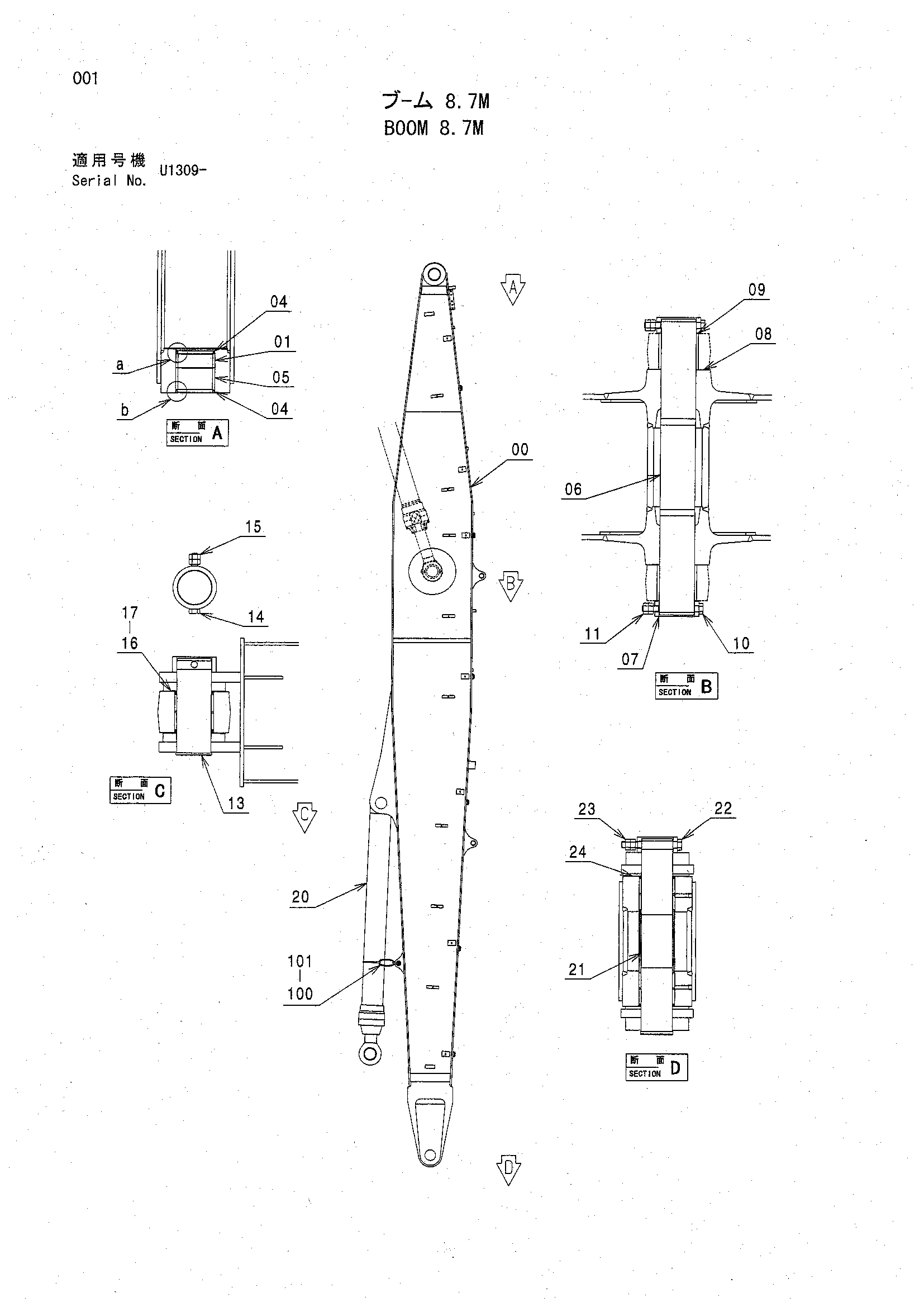

Заводская схема «B00M 8.7M» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6020642 | Стрела | 1 |
| 01 | 4381855 | Втулка | 2 |
| 04 | 4085479 | Пылезащитное уплотнение | 4 |
| 05 | 4443884 | Втулка | 2 |
| 06 | 3079491 | Палец | 1 |
| 07 | 4205110 | Ограничитель | 2 |
| 08 | 4387440 | Упорная пластина 1.0mm | 2 |
| 09 | 4387444 | Упорная пластина 1.0mm | 2 |
| 10 | J932013 | Болт | 2 |
| 11 | J951020 | Гайка | 4 |
| 13 | 3079492 | Палец | 1 |
| 14 | J932013 | Болт | 1 |
| 15 | J951020 | Гайка | 2 |
| 16 | 4387440 | Упорная пластина 1.0mm | 2 |
| 17 | 4387443 | Упорная пластина 2.0mm | 1 |
| 20 | 9186602 | Гидроцилиндр рукояти | 1 |
| 21 | 3037537 | Палец | 1 |
| 22 | J932013 | Болт | 1 |
| 23 | J951020 | Гайка | 2 |
| 24 | 4144513 | Регулировочная шайба 1.2mm | 2 |
| 100 | 4464885 | Канат провод | 1 |
| 101 | 4048480 | Серьга | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
