Гидроцилиндр ковша (BEH стрела) — HITACHI ZX330

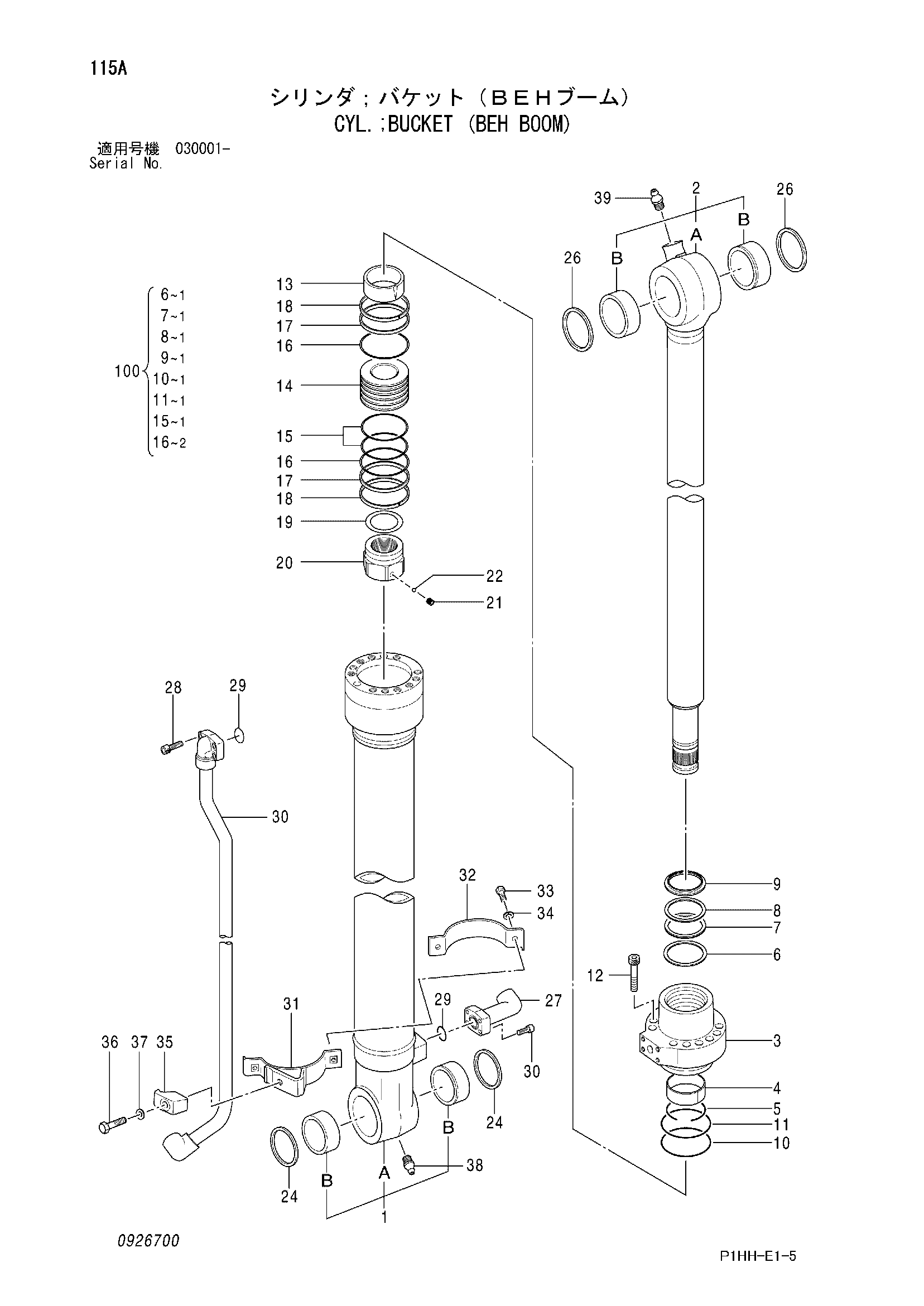

Заводская схема «Гидроцилиндр ковша (BEH стрела)» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4611271	Гидроцилиндр ковша	1
1	0926701	Труба гидроцилиндра в сборе	1
1A	0926702	Труба гидроцилиндра	1
1B	4397790	Втулка пальца	2
2	0926703	Шток поршня в сборе	1
2A	0926704	Шток поршня	1
2B	0450302	Втулка пальца	2
3	0867305	Головка гидроцилиндра	1
4	0836104	Втулка	1
5	0208504	Стопорное кольцо	1
6	0836105	Кольцо	1
7	0836106	U-образная манжета	1
8	0836107	Опорное кольцо	1
9	0807904	Грязесъёмное кольцо	1
10	A811145	Oーкольцо	1
11	0871805	Опорное кольцо	1
12	0714306	Болт с внутренним шестигранником	12
13	0926705	Амортизирующий подшипник	1
14	0867306	Поршень	1
15	0237218	Уплотнительное кольцо	1
16	0871806	Опорное кольцо	2
17	0926706	Направляющее кольцо	2
18	0237220	Направляющее кольцо	2
19	0373414	Регулировочная шайба	1
20	0867308	Гайка	1
21	0352715	Установочный винт	1
22	0104404	Шарик	1
24	0400902	Грязесъёмное кольцо	2
26	0420403	Грязесъёмное кольцо	2
27	0926707	Соединение	1
28	0150616	Болт с внутренним шестигранником	8
29	984614	Уплотнительное кольцо	2
30	0926708	Трубка	1
31-37	0906105	KID лента	1
31	0867314	Лента	1
32	0387311	Лента	1
33	J021035	Болт	2
34	A590910	Шайба	2
35	0309219	Хомут трубки	1
36	0224115	Болт	1
37	0208516	Пружинная шайба	1
38	0271312	Пресс-маслёнка	1
39	J75481	Пресс-маслёнка	1
100	0926709	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
