Тормозной клапан — HITACHI ZX330

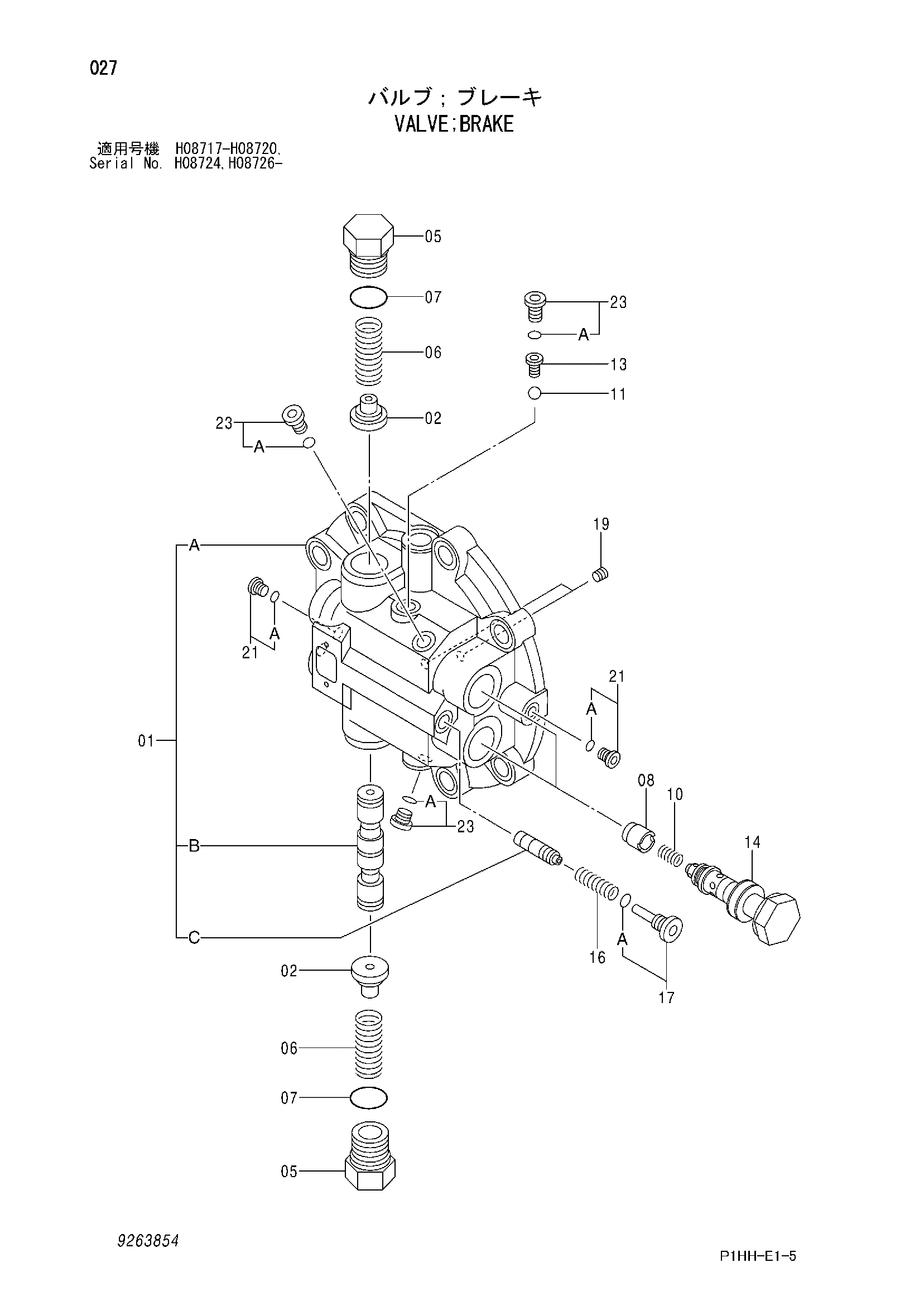

Заводская схема «Тормозной клапан» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9263854 замена: 9264410 | Тормозной клапан | 1 | |
| (9264410) | Тормозной клапан | 1 | |
| 01 | 8104695 | Корпус в сборе | 1 |
| 02 | 4461905 | Ограничитель | 2 |
| 05 | 4276526 | Пробка | 2 |
| 06 | 4485473 | Пружина сжатия | 2 |
| 07 | 4506429 | Уплотнительное кольцо | 2 |
| 08 | 4470238 | Тарельчатый клапан | 2 |
| 10 | 4396771 | Пружина сжатия | 2 |
| 11 | 4509493 | Шарик | 1 |
| 13 | 4311662 | Сиденье | 1 |
| 14 | 9213855 | Предохранительный клапан | 2 |
| 16 | 4297257 | Пружина сжатия | 1 |
| 17 | 9167977 | Пробка | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4050968 | Пробка | 2 |
| 21 | 9089484 | Пробка | 2 |
| 21A | 4506408 | Уплотнительное кольцо | 1 |
| 23 | 9089485 | Пробка | 3 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
