Пилотные гидролинии (11) — HITACHI ZX330

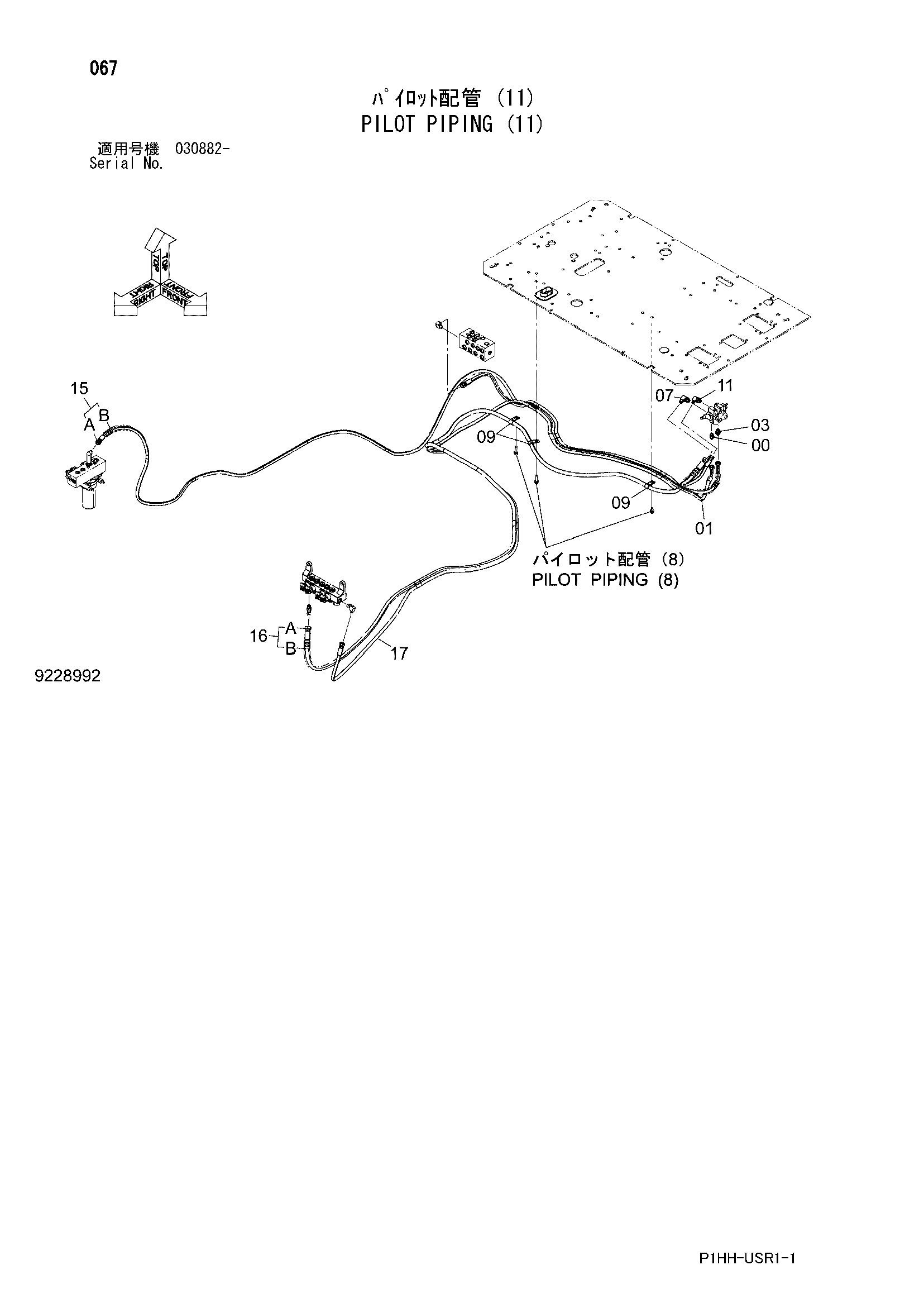

Заводская схема «Пилотные гидролинии (11)» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4346499 | Фильтр | 1 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | 4391697 | Шланг | 1 |
| 03 | A852133 | Адаптер | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | A852334 | Угловой штуцер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4190273 | Зажим | 3 |
| 11 | A852333 | Угловой штуцер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 9228940 | Шланг в сборе | 1 |
| 15A | 4606839 | Шланг | 1 |
| 15B | 4327293 | Защитный кожух | 3 |
| 16 | 9228941 | Шланг в сборе | 1 |
| 16A | 4606840 | Шланг | 1 |
| 16B | 4327293 | Защитный кожух | 3 |
| 17 | 4606838 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
