Быстросъёмное устройство трубопроводы (2P-BOOM)<350> — HITACHI ZX330

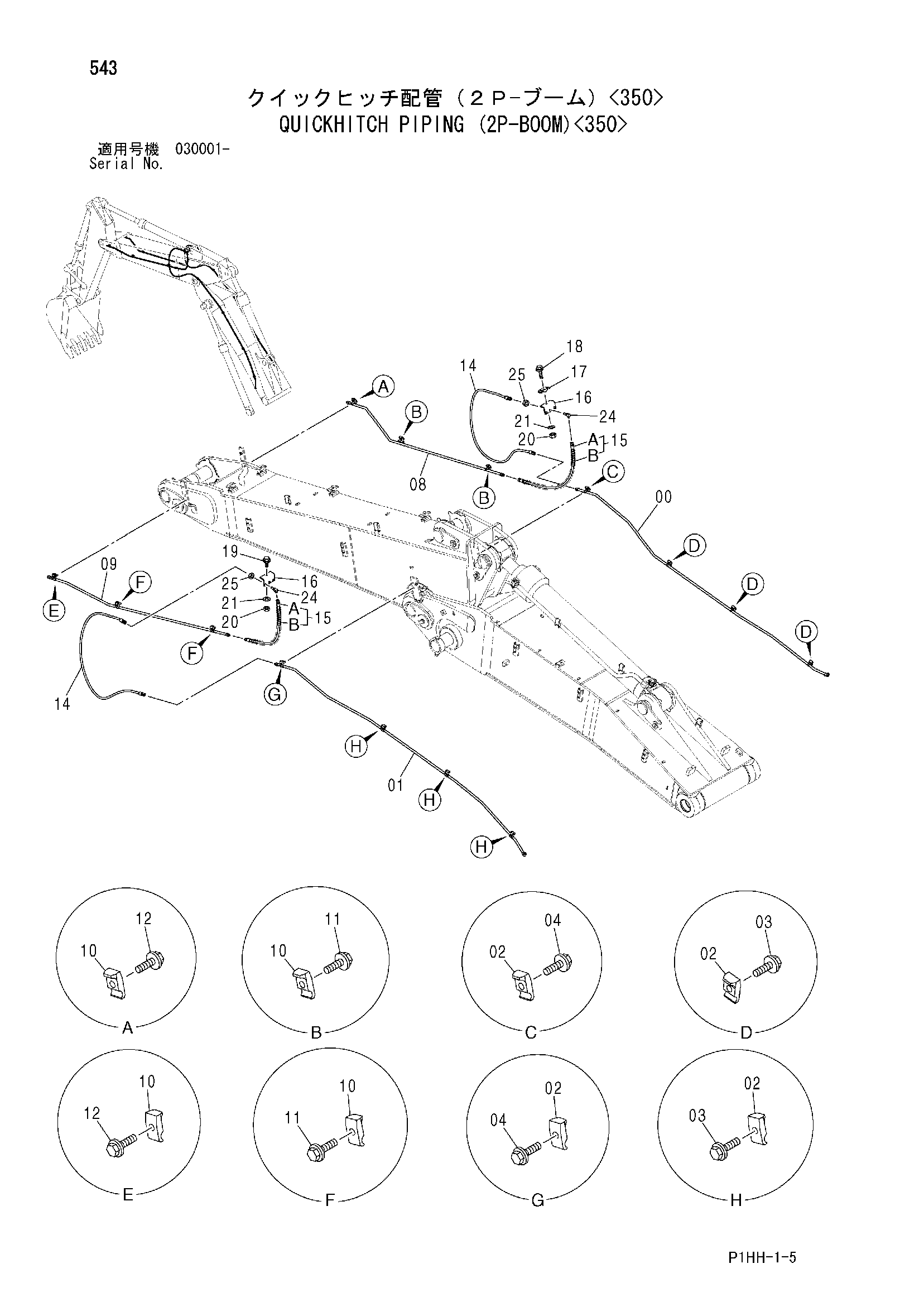

Заводская схема «Быстросъёмное устройство трубопроводы (2P-BOOM)<350>» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8094187 | Трубка | 1 |
| 01 | 8094188 | Трубка | 1 |
| 02 | 4190124 | Хомут трубки | 8 |
| 03 | J271250 | Болт с шайбой | 6 |
| 03A | J901250 | Болт | 1 |
| 03B | J222012 | Плоская шайба | 1 |
| 04 | J271255 | Болт с шайбой | 2 |
| 04A | J901255 | Болт | 1 |
| 04B | J222012 | Плоская шайба | 1 |
| 08 | 8094189 | Трубка | 1 |
| 09 | 8094190 | Трубка | 1 |
| 10 | 4190124 | Хомут трубки | 6 |
| 11 | J271250 | Болт с шайбой | 4 |
| 11A | J901250 | Болт | 1 |
| 11B | J222012 | Плоская шайба | 1 |
| 12 | J271255 | Болт с шайбой | 2 |
| 12A | J901255 | Болт | 1 |
| 12B | J222012 | Плоская шайба | 1 |
| 14 | 4477500 | Шланг | 2 |
| 15 | 9197275 | Шланг в сборе | 2 |
| 15A | 4448556 | Шланг | 1 |
| 15B | 4327293 | Защитный кожух | 2 |
| 16 | 4600883 | Кронштейн | 2 |
| 17 | 4189860 | Хомут трубки | 1 |
| 18 | J271270 | Болт с шайбой | 1 |
| 18A | J901270 | Болт | 1 |
| 18B | J222012 | Плоская шайба | 1 |
| 19 | J271245 | Болт с шайбой | 1 |
| 19A | J901245 | Болт | 1 |
| 19B | J222012 | Плоская шайба | 1 |
| 20 | J950012 | Гайка | 2 |
| 21 | A590112 | Плоская шайба | 2 |
| 24 | 4285863 | Угловой штуцер | 2 |
| 25 | 4202531 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
