Поддерживающий каток <MTH>[EU4] — HITACHI ZX330

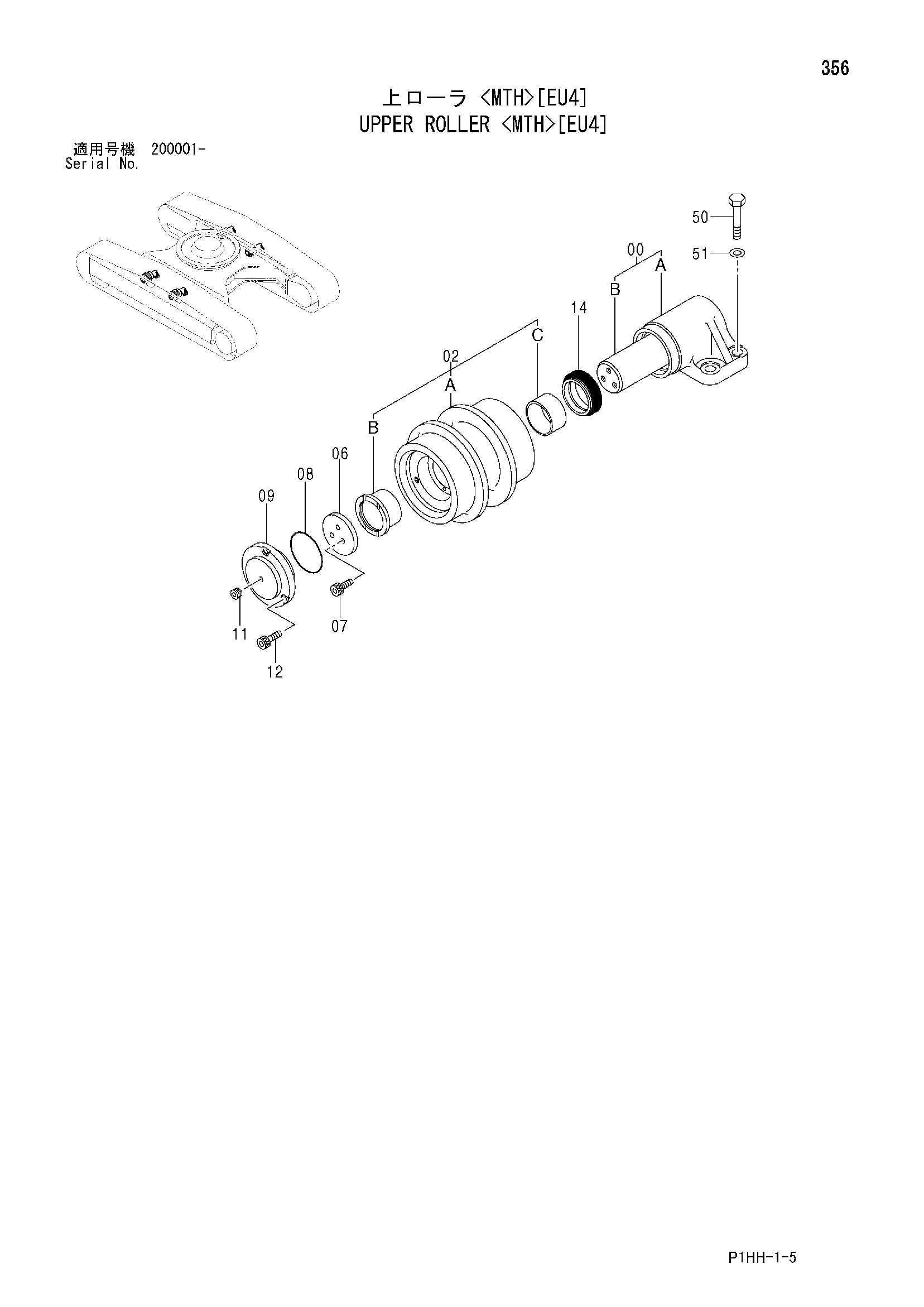

Заводская схема «Поддерживающий каток <MTH>[EU4]» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Поддерживающий каток <MTH>[EU4] HITACHI ZX330](/catalog-drawings/11/11dc9f01-d946-409a-8cb5-5877d1f7bcd8.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-14 | 9235830 | Каток верхний в сборе | 4 |
| 00 | 9235832 | Кронштейн в сборе | 1 |
| 02 | 9235831 | Каток в сборе | 1 |
| 02A | 4615432 | Ролик | 1 |
| 02B | 3034956 | Втулка | 1 |
| 02C | 3035706 | Втулка | 1 |
| 06 | 4615364 | Упорная пластина | 1 |
| 07 | M341020 | Болт с внутренним шестигранником | 3 |
| 08 | 4071222 | Уплотнительное кольцо | 1 |
| 09 | 4615365 | Крышка | 1 |
| 11 | 4609645 | Пробка | 1 |
| 12 | M341025 | Болт с внутренним шестигранником | 3 |
| 14 | 4479926 | Комплект уплотнений | 1 |
| 50 | J931855 | Болт | 16 |
| 51 | 4114406 | Шайба | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
