Рукоять трубопроводы (верхний трубопроводы) — HITACHI ZX330

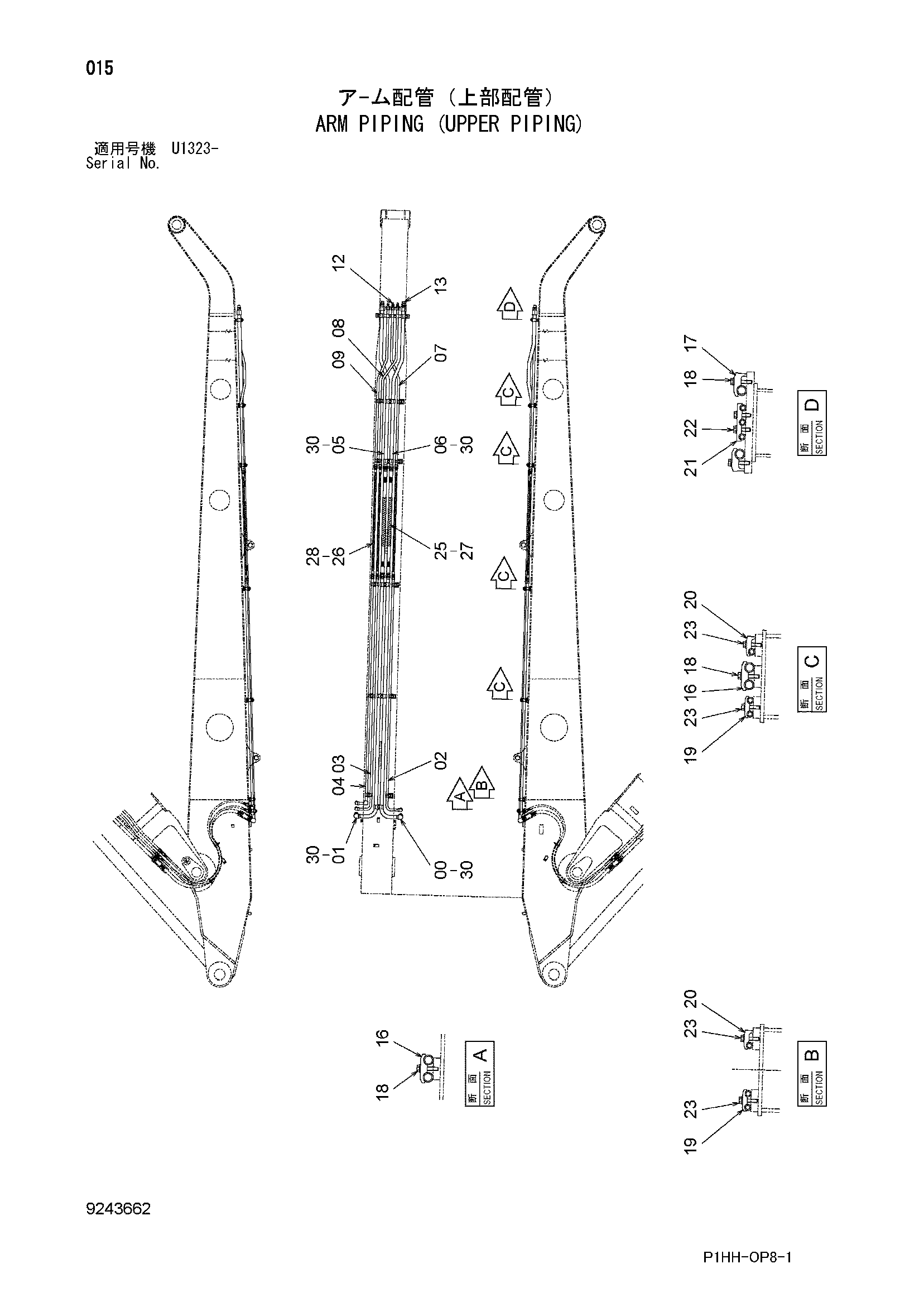

Заводская схема «Рукоять трубопроводы (верхний трубопроводы)» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9759172 | Трубка | 1 |
| 01 | 9759173 | Трубка | 1 |
| 02 | 9759174 | Трубка | 1 |
| 03 | 9759175 | Трубка | 1 |
| 04 | 9757193 | Трубка | 1 |
| 05 | 9763318 | Трубка | 1 |
| 06 | 9763319 | Трубка | 1 |
| 07 | 9763320 | Трубка | 1 |
| 08 | 9763321 | Трубка | 1 |
| 09 | 9763322 | Трубка | 1 |
| 12 | 94-1702 | Адаптер | 3 |
| 13 | 94-1904 | Адаптер | 2 |
| 16 | 4189860 | Хомут трубки | 5 |
| 17 | 4190127 | Хомут трубки | 2 |
| 18 | J271265 | Болт с шайбой | 7 |
| 18A | J901265 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 19 | 4189858 | Хомут трубки | 5 |
| 20 | 4190125 | Хомут трубки | 5 |
| 21 | 4459389 | Хомут трубки | 1 |
| 22 | J271250 | Болт с шайбой | 2 |
| 22A | J901250 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 23 | J271255 | Болт с шайбой | 10 |
| 23A | J901255 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 25 | 4275675 | Шланг | 2 |
| 26 | 4626099 | Шланг | 3 |
| 27 | 4327294 | Защитный кожух | 2 |
| 28 | 4327293 | Защитный кожух | 5 |
| 30 | 4187328 | Уплотнительное кольцо | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
