Крышка (5) — HITACHI ZX330

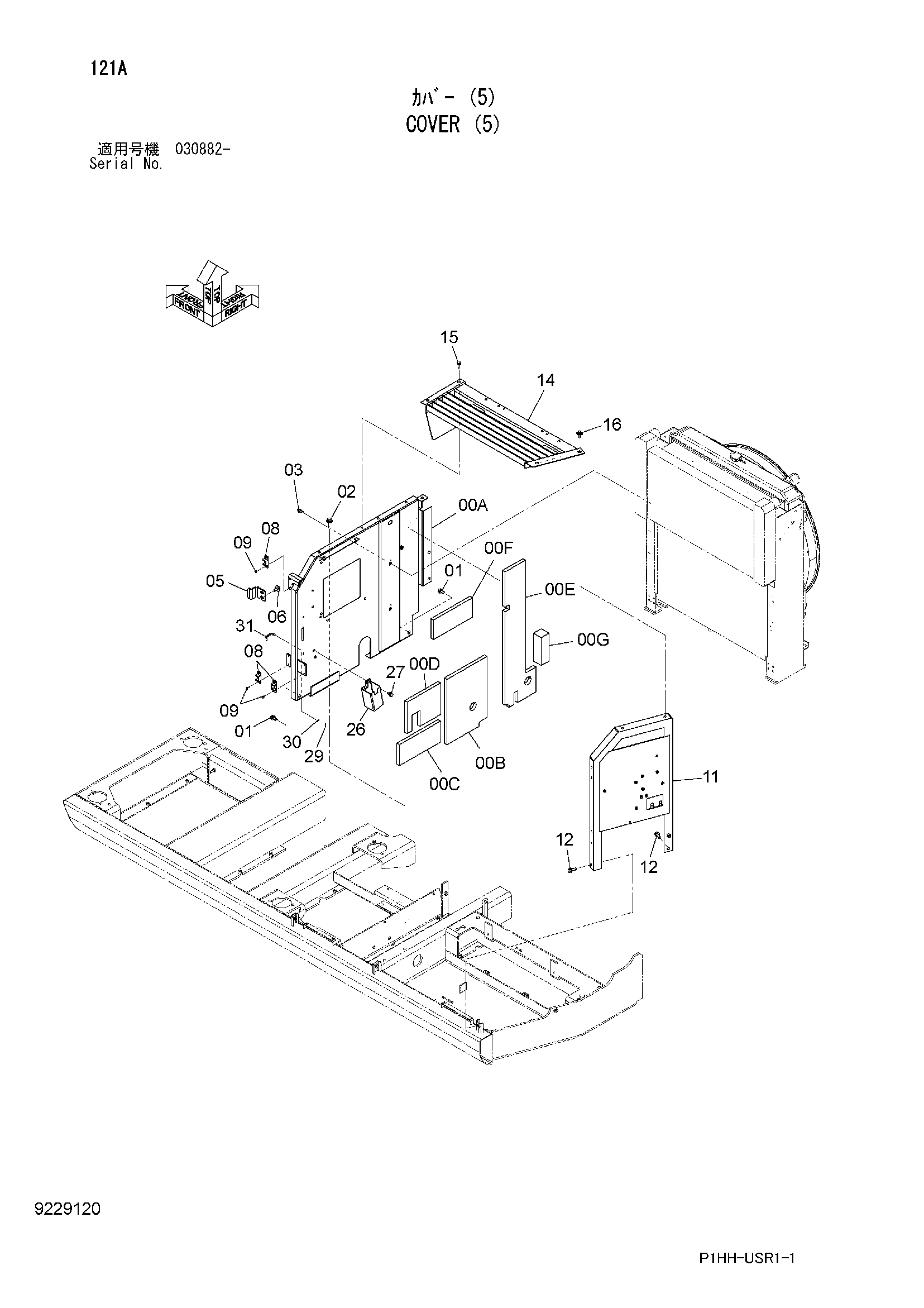

Заводская схема «Крышка (5)» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7044699 | Крышка | 1 |
| 00A | 6021988 | Крышка | 1 |
| 00B | 4607379 | Виброизолятор | 1 |
| 00C | 4607380 | Виброизолятор | 1 |
| 00D | 4607381 | Виброизолятор | 1 |
| 00E | 4607382 | Виброизолятор | 1 |
| 00F | 4607560 | Виброизолятор | 1 |
| 01 | J271230 | Болт с шайбой | 2 |
| 01A | J901230 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 02 | J281240 | Болт с шайбой | 2 |
| 02A | J901240 | Болт | 1 |
| 02B | 4249324 | Шайба | 1 |
| 03 | J271025 | Болт с шайбой | 2 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 05 | 4257087 | Ограничитель | 1 |
| 06 | J281030 | Болт с шайбой | 2 |
| 06A | J901030 | Болт | 1 |
| 06B | 4486055 | Шайба | 1 |
| 08 | 4175253 | Кронштейн | 3 |
| 09 | J260614 | Болт с шайбой | 6 |
| 09A | J900614 | Болт | 1 |
| 09B | A590106 | Плоская шайба | 1 |
| 11 | 7044702 | Опора | 1 |
| 12 | J271235 | Болт с шайбой | 2 |
| 12A | J901235 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 14 | 7037337 | Крышка | 1 |
| 15 | J271030 | Болт с шайбой | 2 |
| 15A | J901030 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | J281030 | Болт с шайбой | 2 |
| 16A | J901030 | Болт | 1 |
| 16B | 4486055 | Шайба | 1 |
| 26 | 8051479 | Держатель | 1 |
| 27 | J271025 | Болт с шайбой | 2 |
| 27A | J901025 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 29 | 4022696 | Стопорный палец | 1 |
| 30 | A590106 | Плоская шайба | 1 |
| 31 | 9738313 | Стойка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
