Основные гидролинии (1) — HITACHI ZX330

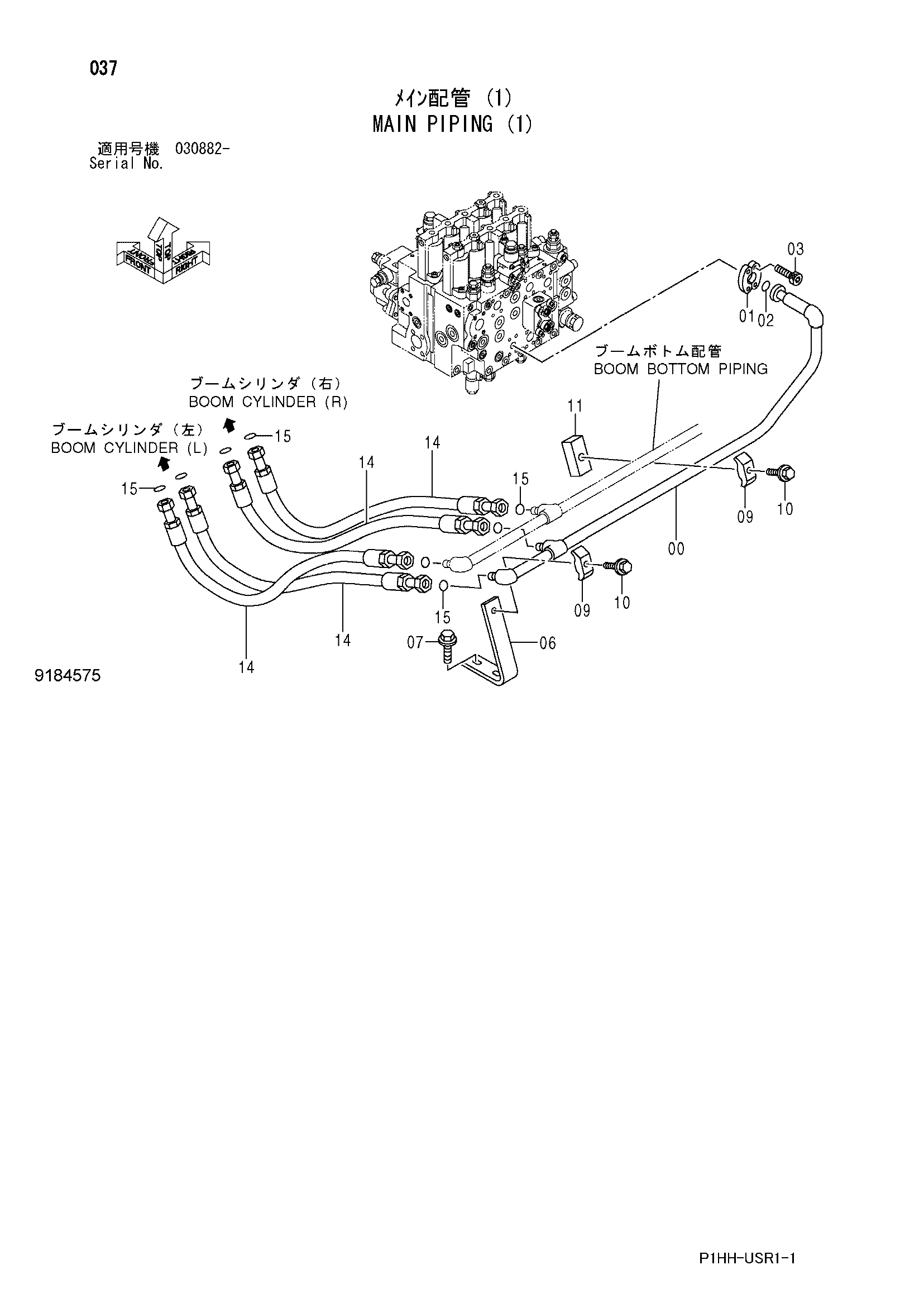

Заводская схема «Основные гидролинии (1)» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8078666 | Трубка | 1 |
| 01 | 986910 | Разъёмный фланец | 2 |
| 02 | 971489 | Уплотнительное кольцо | 1 |
| 03 | J781030 | Болт с внутренним шестигранником | 4 |
| 06 | 4430768 | Опора | 1 |
| 07 | J031235 | Болт с шайбой | 2 |
| 07 | J281235 замена: J901235 | Болт с шайбой | 2 |
| 09 | 4189860 | Хомут трубки | 2 |
| 10 | J011270 | Болт с шайбой | 2 |
| 10 | J271270 замена: J901270 | Болт с шайбой | 2 |
| 11 | 4209157 | Седло винта | 1 |
| 14 | 4345675 | Шланг | 4 |
| 15 | 4187328 | Уплотнительное кольцо | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
